Освещение кукольного домика. Часть 1. Проводка.

Насмотревшись видео, перелопатив все, что нашлось в интернете, ничего не поняв толком, берусь делать электропроводку в кукольном домике.
Знаю, что я хочу:
1.чтоб он включался от домашней электросети;
2. чтоб, у каждой комнаты был свой включатель;
3. чтоб проводов не было видно;
4. чтоб была возможность дополнительного подключения светильников:

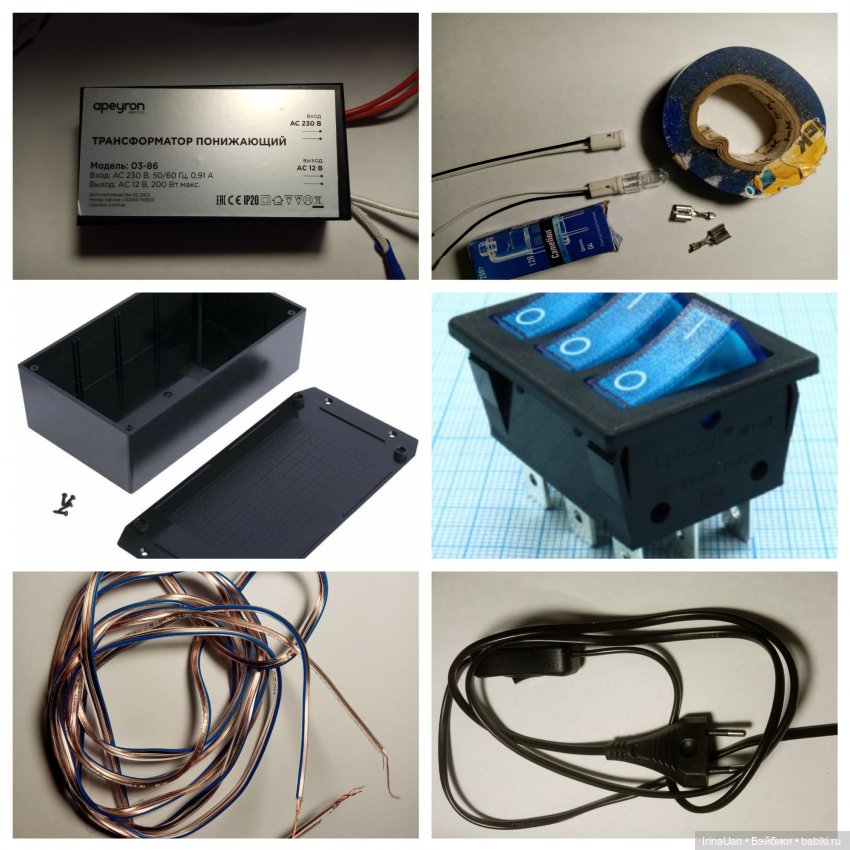

Еду в наш Самарский «ВольтМастер», покупаю-
1. Преобразователь или как на нем написано Трансформатор понижающий
2. Кабель питания с выключателем и вилкой
3. Проводов метров 10
4. Лампочки галогеновые G4 20W 12V
5. Патрон G4 керамический к галогеновой лампочке, шт 10
6. Тумблер с тремя клавишами 4 шт, разноцветные
7. Корпус для РЭА (Коробочка, по размерам подбирала, чтоб на ней разместились все четыре трехклавишных тумблера и внутри трансформатор)

Это то. что сама решила что мне нужно, на фото еще изолента (она была в наличии, и клемы, они позже приобретались.
Вызываю главного мастера, показываю домик, объясняю, что я хочу. У каждого из нас своя задача: мне сделать люстры, соединить патроны с проводами, и вывести их к месту установки корпуса.
Ему — сделать систему, которая это все включает-выключает. Все поняв, мастер забирает корпус, преобразователь-трансформатор, тумблеры, сетевой провод и увозит. Говорю, что может не торопиться, изготовление люстр — не простое дело!
В потолках у меня уже были просверлены заранее отверстия для проводов с выходом в центре комнат, рядом вкрутила крючки для люстр.
В планах было — патрон соединяю с проводом, провод через отверстие в потолке проталкиваю на тыльную сторону домика, люстру на цепочках вешаю на крючок и все зашибись — красиво и готово, но не тут то было!

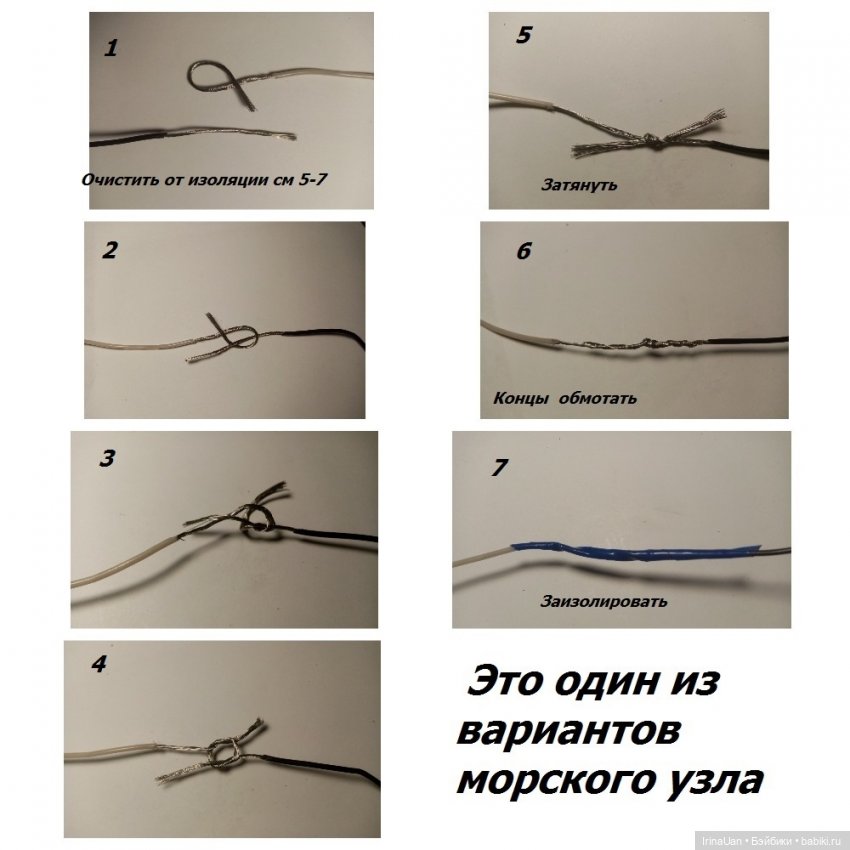

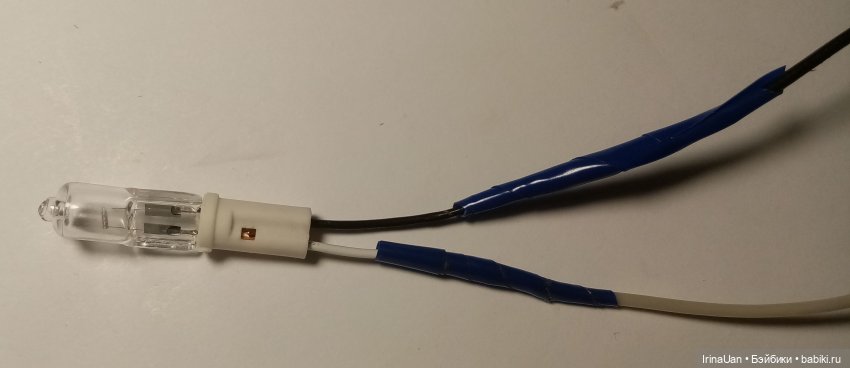

Нужно в начале соединить два провода крепко, надежно и эстетично. Пересмотрев кучу роликов, испортив гору материала, перепробовав каждый из предлагаемых вариантов, нашла для себя оптимальный —



Но т.к. у патрона длина провода всего 10 см, то соединительная часть или видна над люстрой, а если постараться и сделать повыше, то тогда два изолированных провода с трудом помещаются в узкое отверстие в потолке, работать неудобно, выглядит не очень…

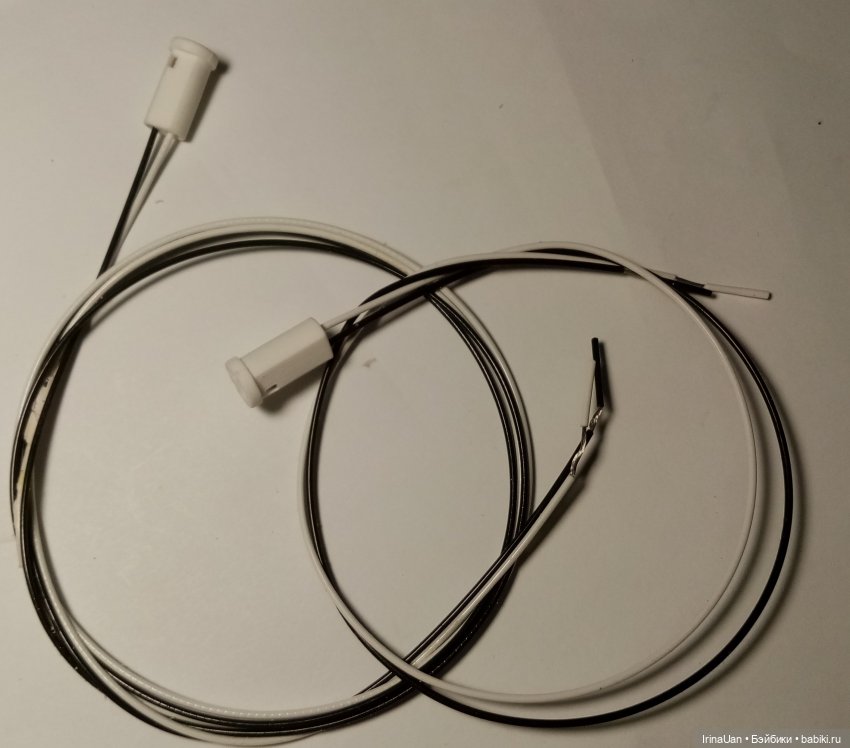

Но тут мне попадаются на глаза на АлиЭкспресс цоколи- патроны с разной длиной провода есть они и 30,40. и даже 70 см, и также начинаю понимать, что вешать на цепочки люстры не получится, надо сажать их жестко и скрывать провода, для этого нужны полые трубки, которые нахожу там же, все заказываю.

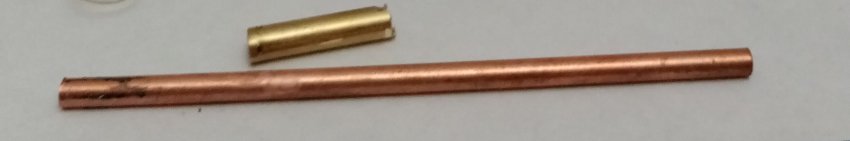

Маленький кусочек -это остаток 25см трубки, диаметр есть разный, нужно брать 3 или 4 мм

Пока все едет, плету сами люстры.

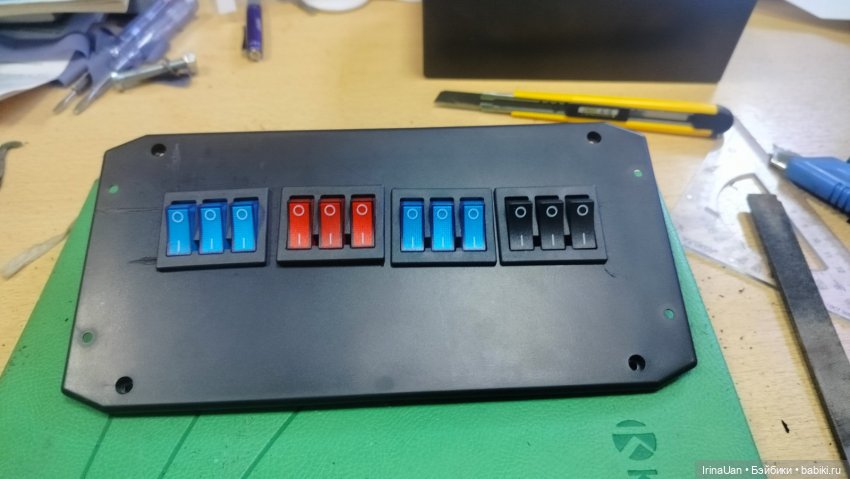

Мастер тоже отчитывается, присылает мне видео и фото отчеты — -
Когда все приходит — дело идет быстрее.

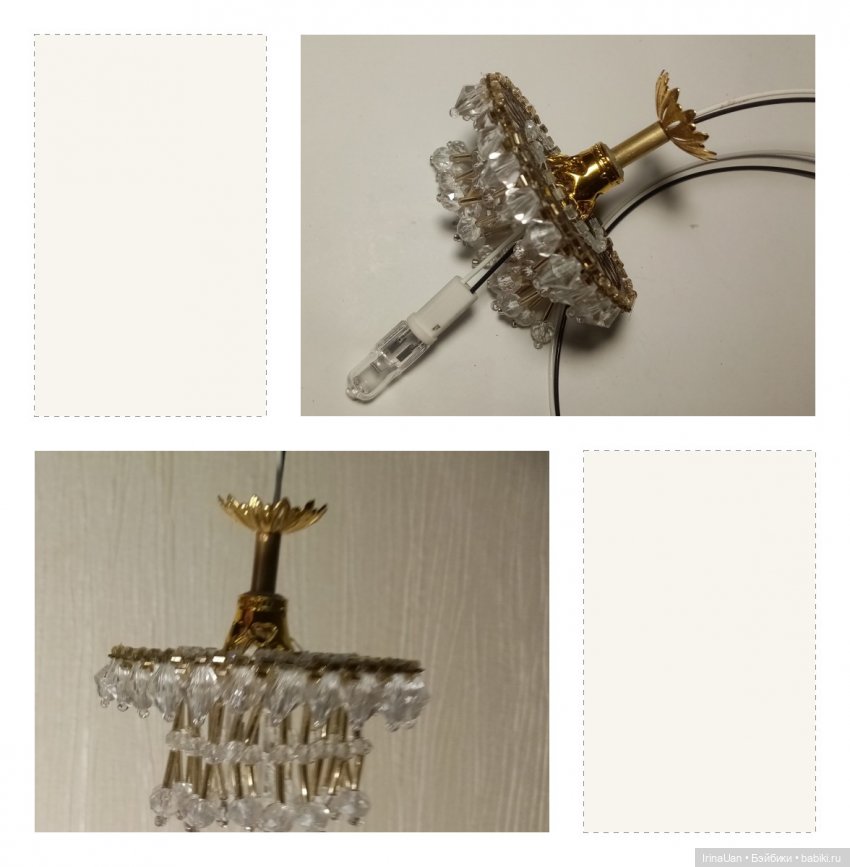

Люстры готовы. Осталось вставить в них патроны с лампочками, и со стороны комнаты в потолочные отверстия продеть провода —

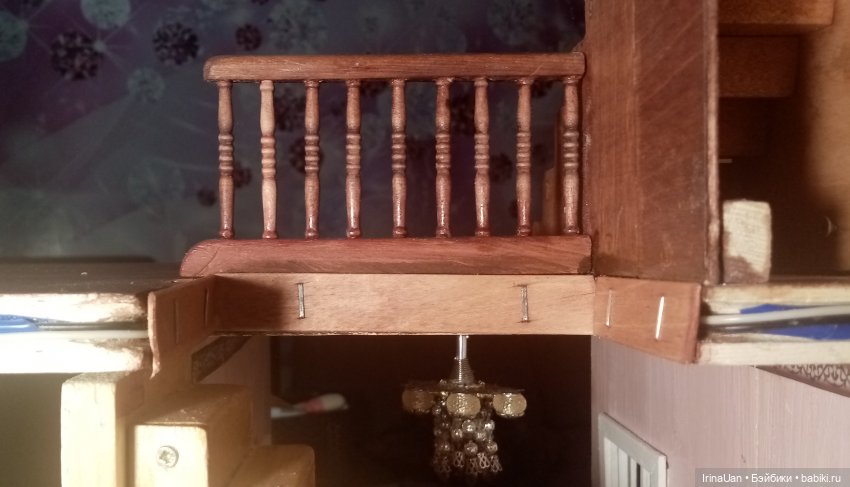

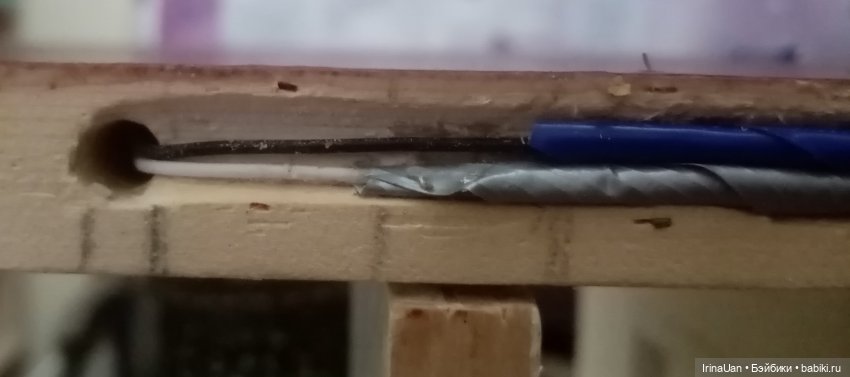

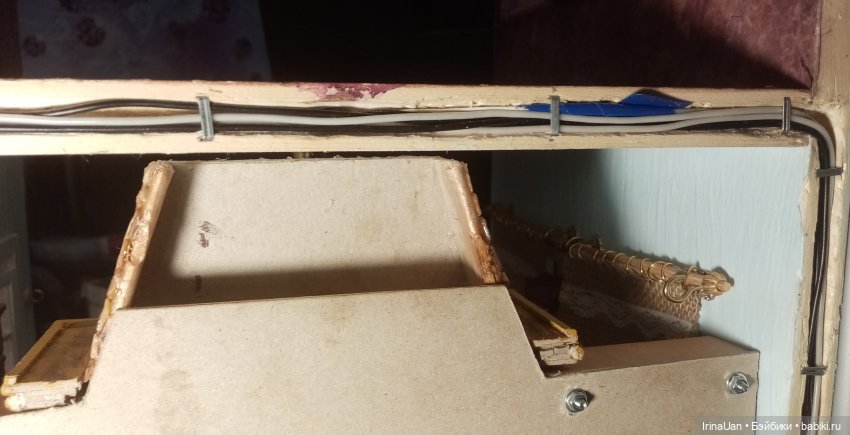

Уже на тыльной стороне домика я соединяю провода от патронов с основными, делаю в ребрах углубления для самих проводов —

В лестничных проёмах тоже штробила желобки и через них вела свою эл. сеть —

затем подкрашенными шпателями прикрыла их.

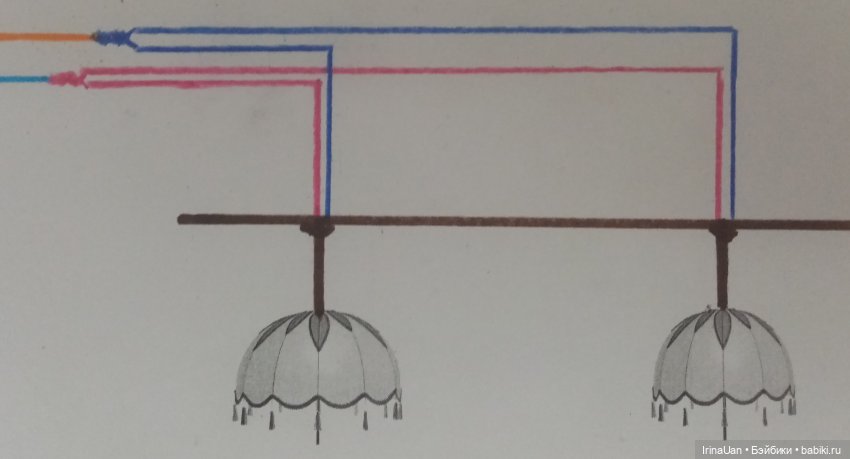

В двух помещениях по два светильника на один включатель- гостиная и мансарда, здесь как раз пригодились патроны с разной длиной провода. В первый плафон вставила патрон с 70см провода, во второй патрон с 30 см, в месте их встречи объединила. Схема подключения —

Тут опять проблема: если все провода первого этажа у меня поместились в желобке, то для проводов 2-го, 3-го этажа, плюс еще мансарда, так углубить я не смогу боковинки…

.
В начале думала сделать типа короба во всю высоту на наружной стороне домика и замаскировать кирпичиками, но другая идея мне показалась более интересней и менее трудоемкой.

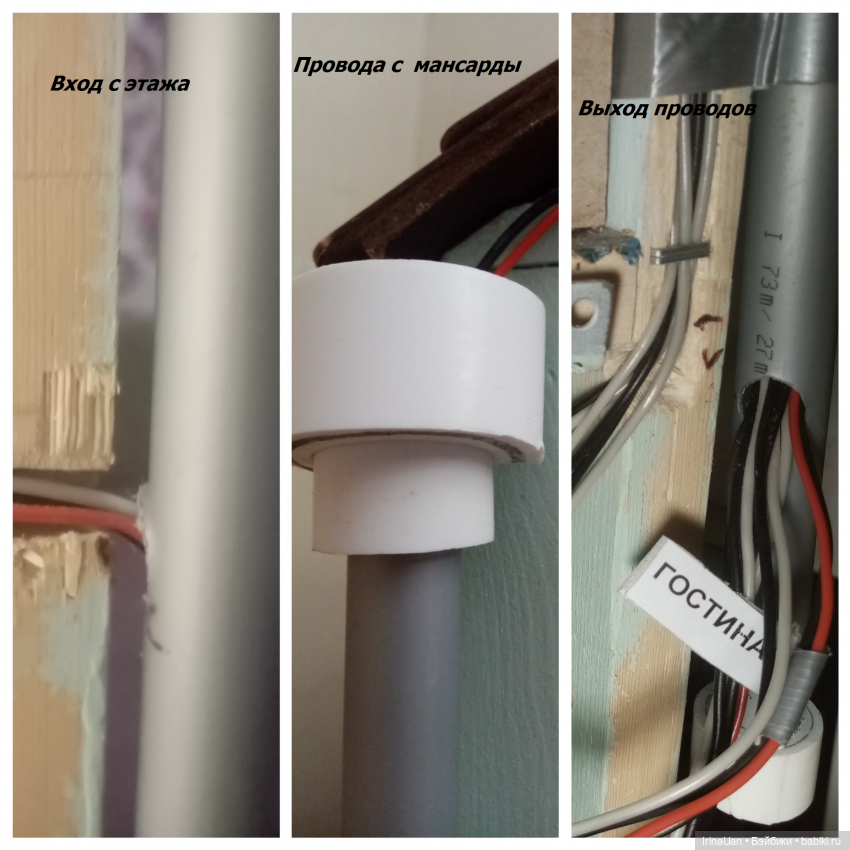

У мужа в закромах нашла металлопластиковую трубу по высоте домика, даже уже серебристую ( красить не надо). Проделала в ней дыры на высоте второго и третьего этажа и пропустила все провода через нее —
Труба имитирует водосток, смотрится органично, но пока до ума не доведена, надо подкрасить детали, закрепить к домику, как будет готово — покажу.
Все провода скреплялись парами и подписывались.
Все выведено и ждет подключение.
Люстры, светильники тоже готовы, их уже показывала в предыдущих топиках ( babiki.ru/blog/miniatyura/397692.html и babiki.ru/blog/kukolny-domik/395846.html).
Вызываю мастера, который тоже отрапортовался о готовности, но об этом следующий топик!

Продолжение, 2 Часть babiki.ru/blog/kukolny-domik/398490.html
