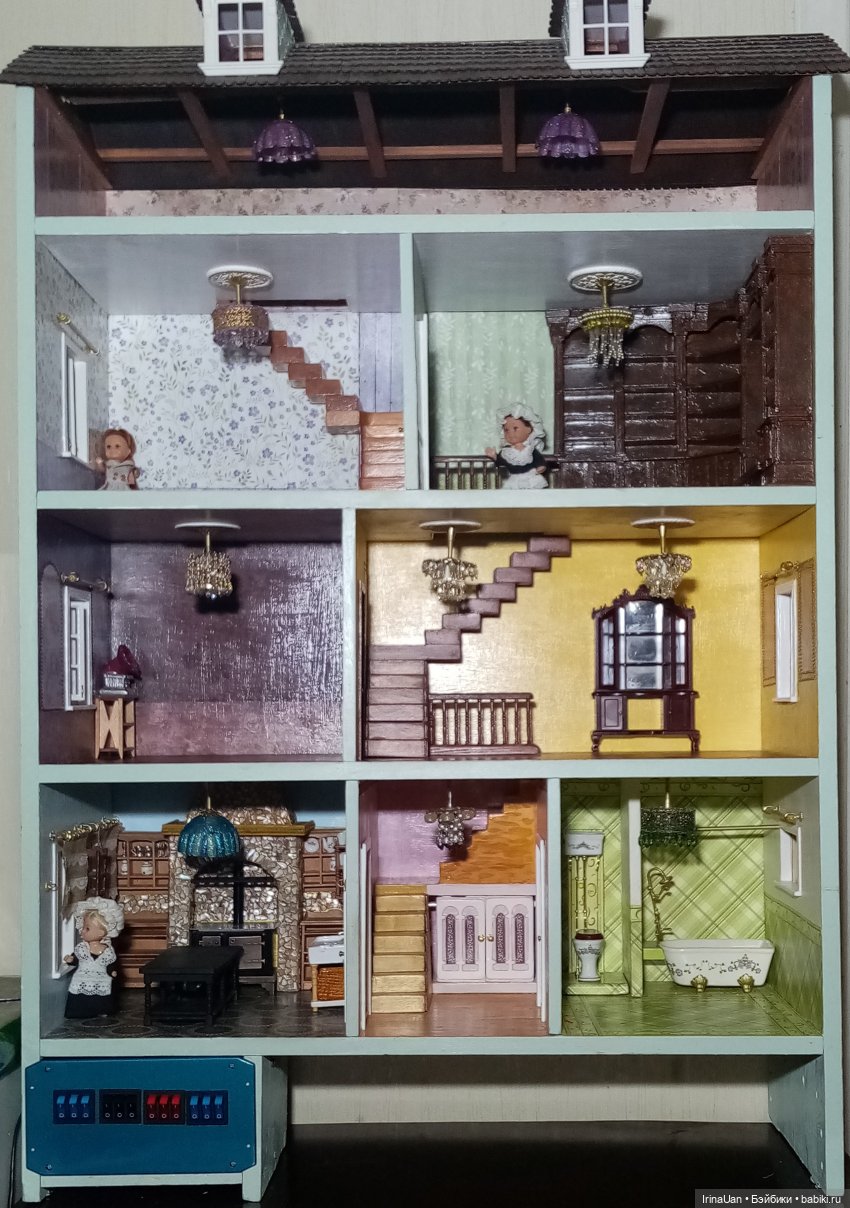

Освещение кукольного домика. Часть 2. Подключение.

Продолжение. 1 часть babiki.ru/blog/kukolny-domik/398218.html

Пока собиралась коробка «главный энергетик по электрификации домика» скидывал видео, показывая этапы и принцип работы, я думала, что смогу здесь вставить эти ролики, но оказалось, что можно загрузить только с Youtube или Вконтакте.
Ну буду сама показывать и объяснять…

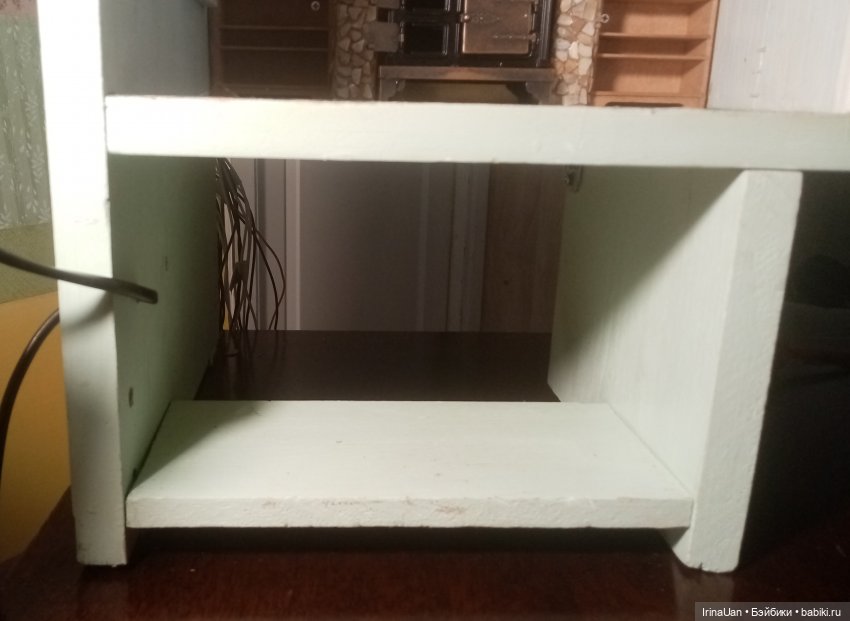

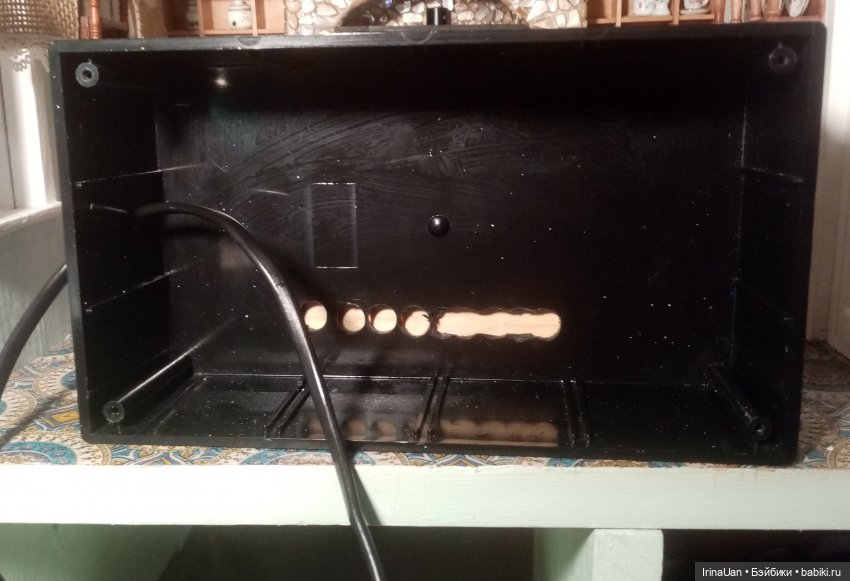

Под домиком приготовила место по размерам, где будет вставляться коробка —
В задней стенке корпуса просверлила отверстия для входа проводов, в боковой для входа сетевого шнура, в домике это отверстие уже было.

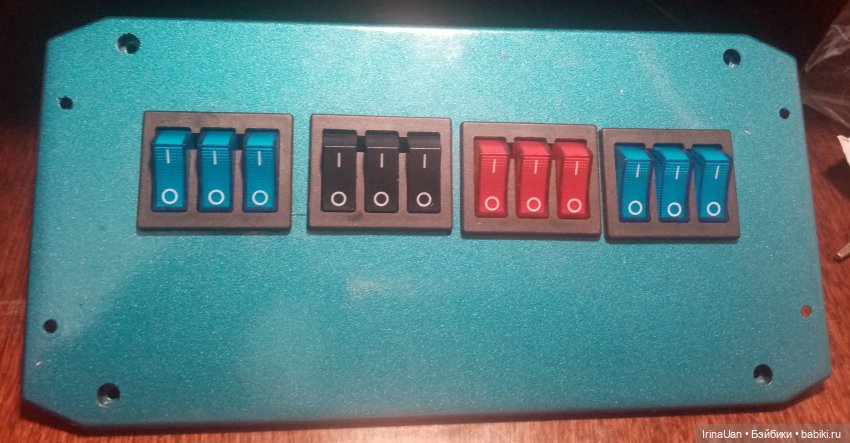

Крышку корпуса покрасили в перламутровый цвет морской волны, прорезали отверстия для четырех тумблеров, вставили и закрепили их —

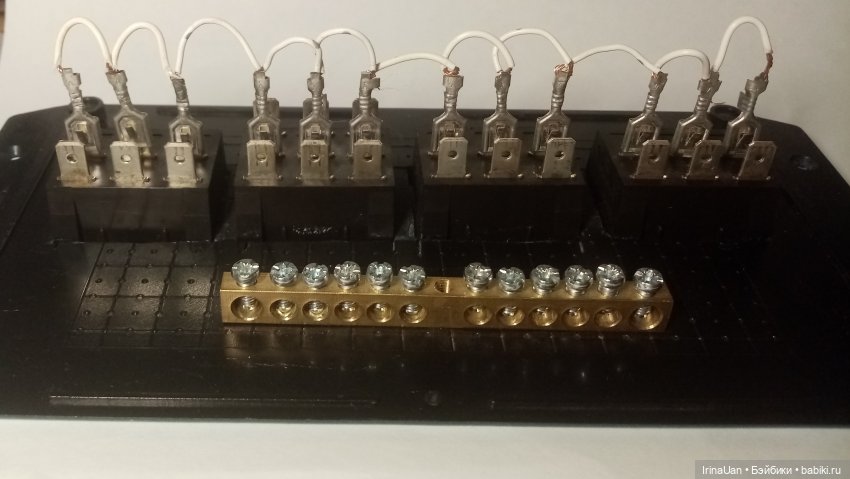

Обратная сторона этой крышки выглядит так —

Сверху — скрытые части тумблеров.

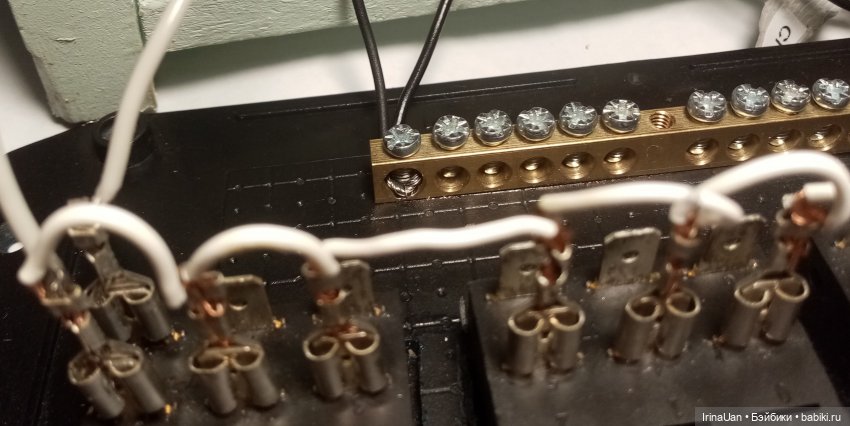

Внизу установлена колодка на 12 контактов, ее приклеили на какой-то специальный супер клей.

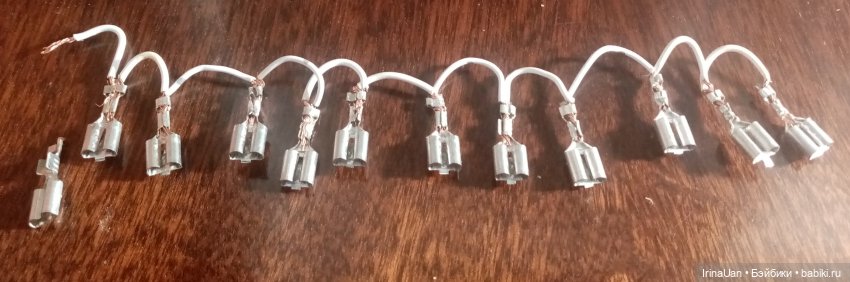

Изготовлена вот такая система из 11 клемм и небольших кусочков проводков с зачищенными концами —
12 клемма нужна, но пока ее не подсоединяем.(Клемма плоская РП-М 1.5-(6.3) под двойной обжим разъем, неизолированный — название и размер данных клемм)

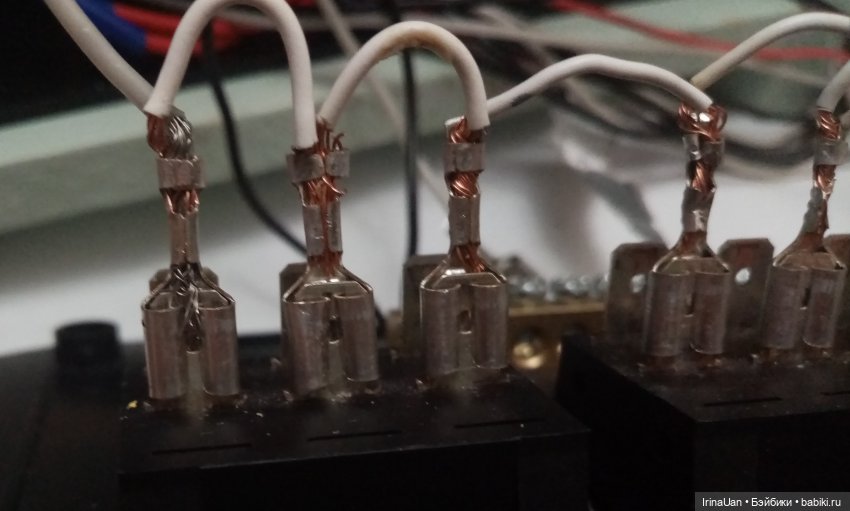

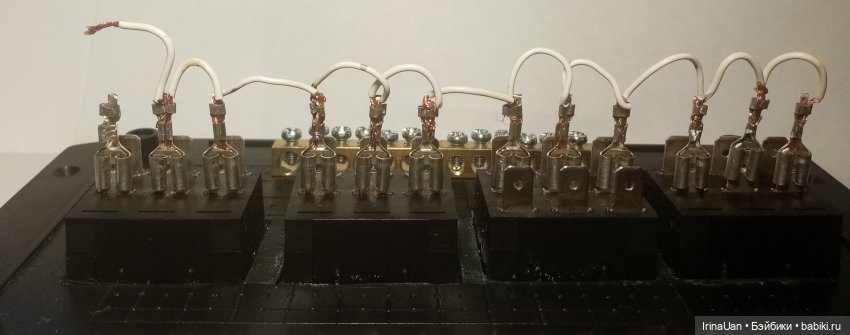

На первый верхний контакт тумблера надеваем отдельную, не подсоединенную клемму, на оставшиеся всю систему по порядку —

Вставляю корпус в приготовленное для него место.

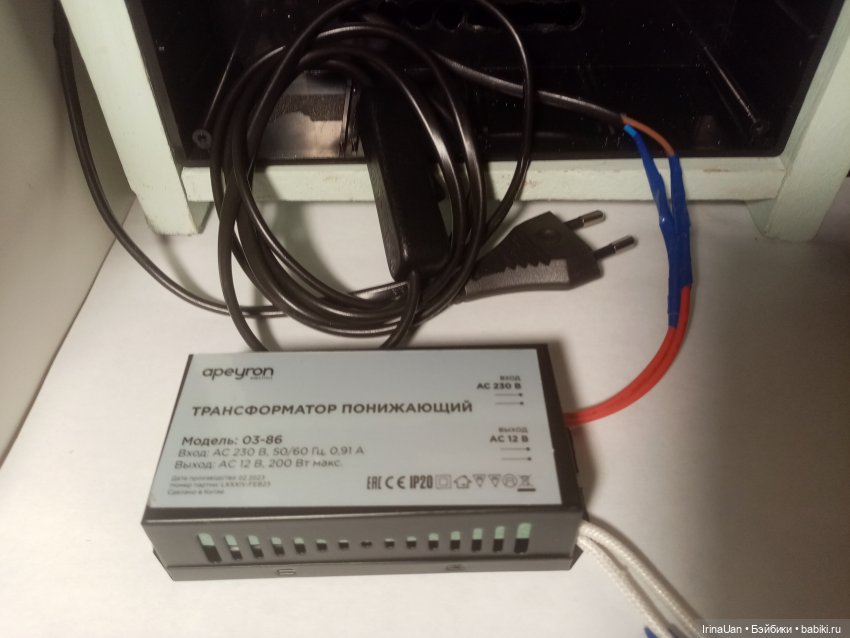

Сетевой шнур продеваю в боковой стенке домика и корпуса и соединяю к трансформатору, теми проводами, где подписано ВХОД 230 В, у меня они красные —
Другие провода выходящие из него (белые) удлиняю на см 15, для удобства в дальнейшей работе.

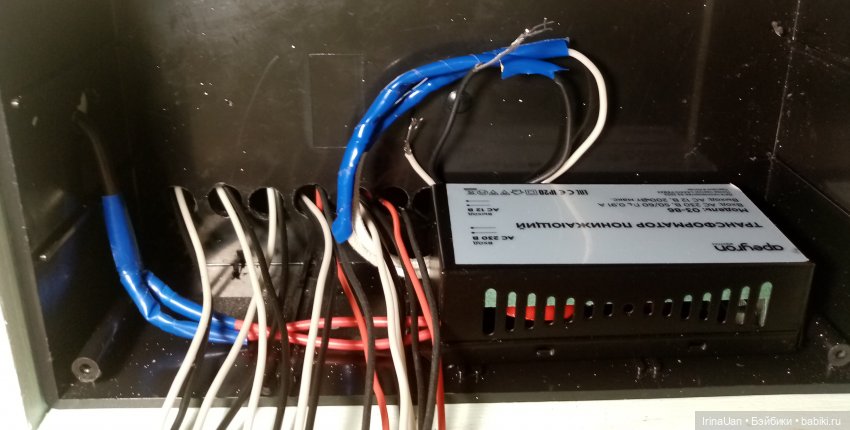

Трансформатор кладу в корпус, на его теперь постоянное место, через отверстия вывожу вперед все провода, соблюдая очередность подключения, т.е в первое отверстие- провода прихожей, во втором — кухни и т.д.

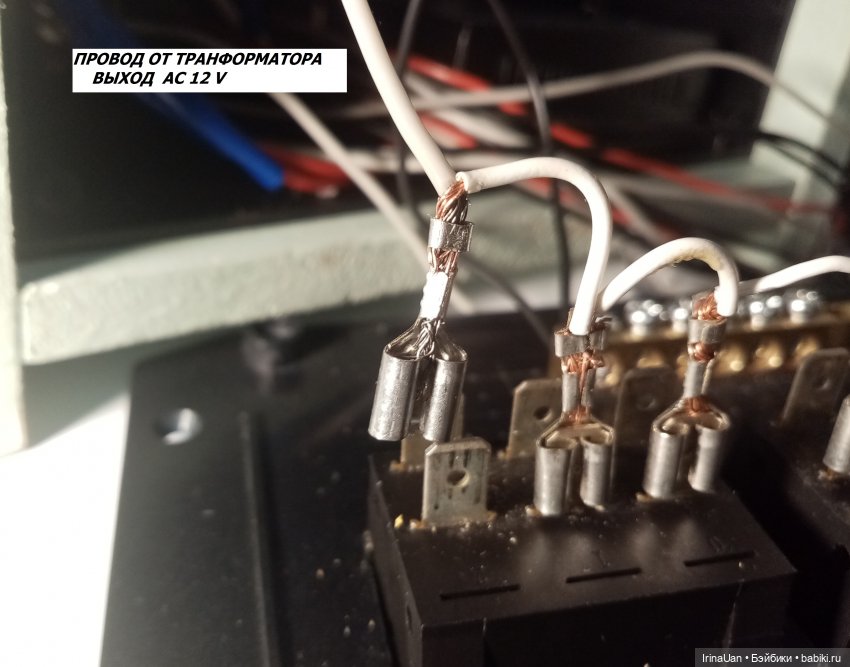

Один из белых проводов из трансформатора скручиваю с со свободным проводком от системы, которая уже установлена на контактах тумблеров, вместе их вставляю в 12-ю клемму и зажимаю плоскогубцами.

И эту клемму надеваем на первый контакт тумблера.

Трансформатор теперь подключен ко всем тумблерам и при включении будет раздавать им электричество.
У нас остался один свободный провод от трансформатора.

К первой клавише тумблера буду подключать прихожую.

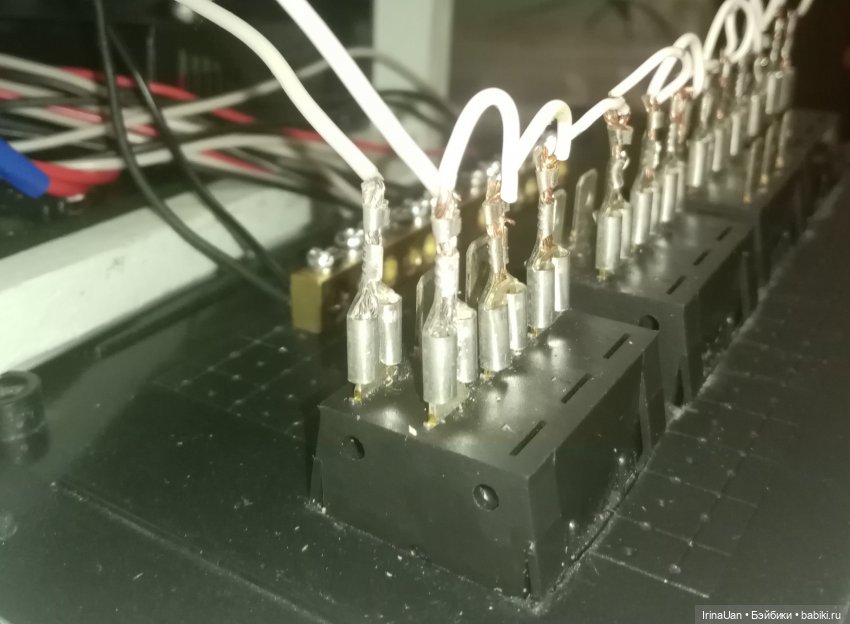

Один провод идущий из прихожей вставляю в новую клемму и зажимаю, одеваю на второй ряд контактов первого тумблера —
Остался один провод из прихожей и один из трансформатора. Скручиваем их вместе и
и вставляем в первое отверстие колодки и зажимаем вставленным винтом —

Теперь колодка тоже будет раздавать электричество всем контактам.
Прихожая подключена. Проверяю! Вставляю сетевой шнур в розетку. нажимаю на первую клавишу тумблера и

Не забываем отключать от сети, после проверки подключения!

Основная работа сделана.
Теперь остается только подключить каждый осветительный прибор.
От каждого идет два провода — один зажимаем в клемму и одеваем на контакт того тумблера, клавиша которого должна включать данный светильник;
второй провод вставляем в свободное отверстие колодки;

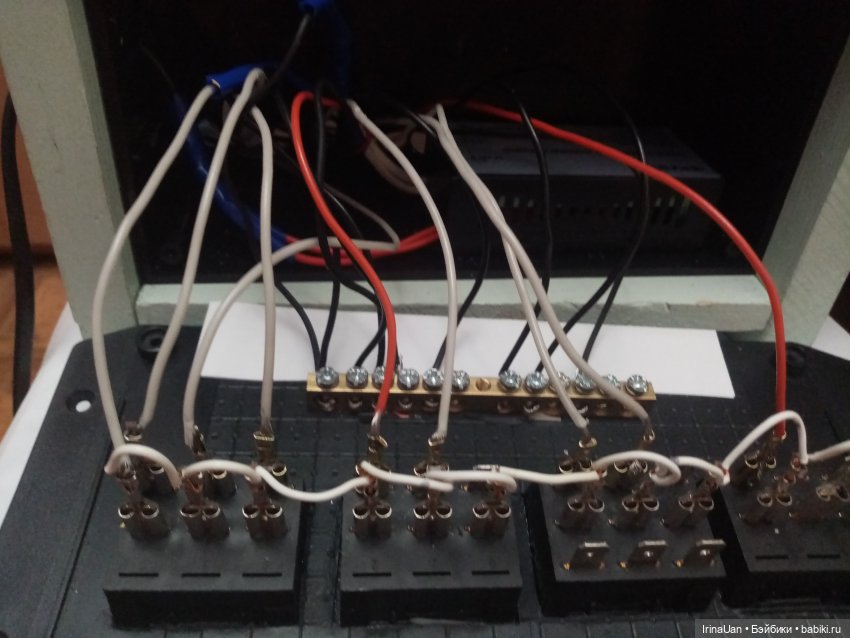

После подключения всех светильников получаем следующую картину:

Остались не подключенные клавиши, планирую в будущем настенные, настольные лампы, торшеры, да и печь на кухне электрифицирую — еще пригодятся…
После проверки подключения, сзади чуть вытягиваю провода назад, чтоб к коробке не мешали, закрываю крышкой и прикручиваю её к корпусу.

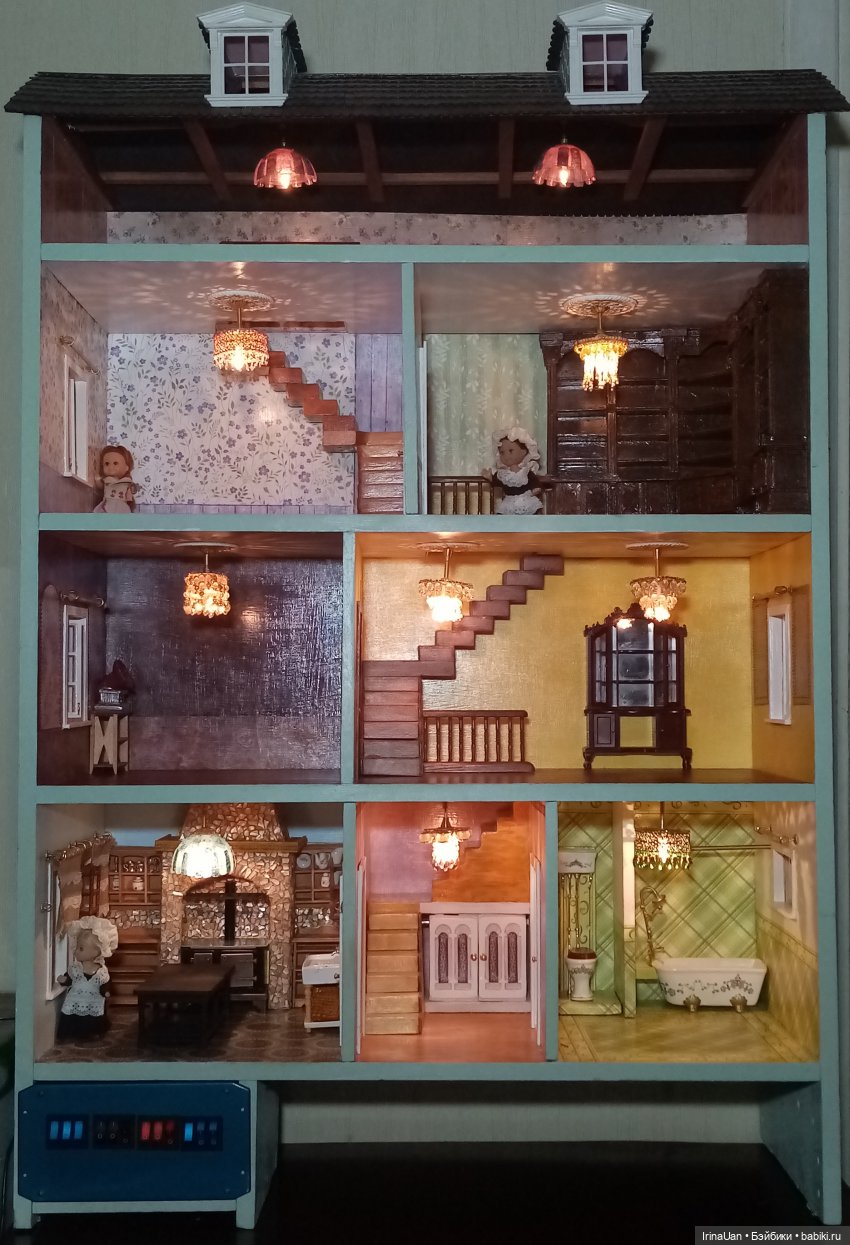

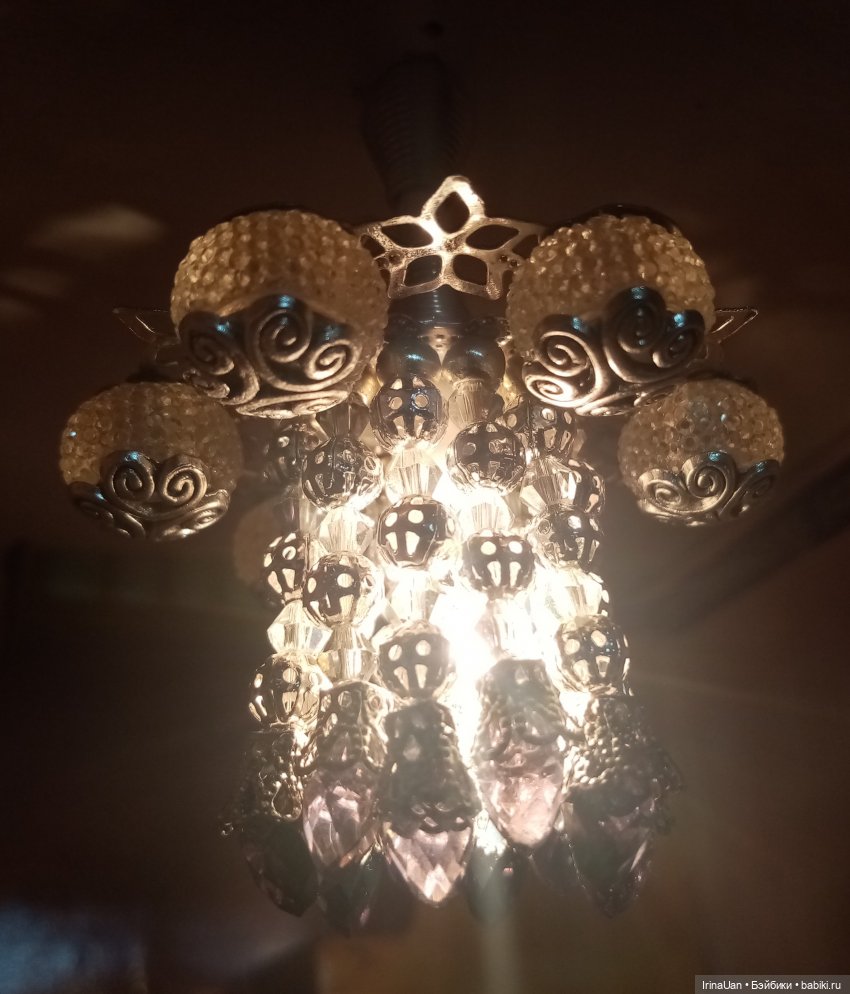

И раз, два, три — елочка гори!


Надеюсь рассказала, показала все доступно, если что-то не понятно — спрашивайте!

Домик электрифицирован, но зима близко — надо думать об отоплении и газификации…

Выражаю огромную благодарность Алексею Валерьевичу П. — Главному специалисту по электрификации домика, который помог мои идеи осуществить и придумать такую систему подключения к эл. сети — простую и гениальную, на мой взгляд!
