Рабочие записки Twigling. Часть 3
Екатерина Комиссарова
Рабочие записки Twigling. Часть 3
Часть первая: babiki.ru/blog/sharnirnaya-kukla/115092.html
Часть вторая: babiki.ru/blog/sharnirnaya-kukla/123041.html
Расположено с разрешения автора.
Запястья
Запястье у человека имеет кондилоидную или эллипсоидную форму, подобно овальному шарниру с овальным шарнироприёмником. Он может сгибаться вперёд, назад и чуть-чуть из стороны в сторону. Но запястье человека, вращается не само по себе, а задействуя всё предплечье, внутри которого две кости поворачиваются вокруг друг друга. У куклы обычно, оба запястья выполнены, в виде одинарных шарниров, прикреплённых к кистям рук, нижняя часть предплечья – отдельная часть и может свободно скользить вокруг шарнира, и, в то же время, запястный шарнир может другой стороной крепиться пазом к верхней части кисти.
Даже если шарнир имеет форму шара, или полусферы, поперечное сечение запястья может быть овальным, а шарнироприёмник может быть круглым внутри, но урезанным в передней и задней частях.
Помимо обеспечения подвижности, кисти так же имею и другую важную функцию, так как они, как и стопы, являются верхней деталью конечности, в которой фиксируется резинка, собирающая вместе все детали куклы. Обычно, если шарнир прикреплён к кисти руки, в его сфере проделывается глубокая прорезь для резинки и сверлится небольшое сквозное отверстие поперёк этой прорези. Маленький S-образный крючок закрепляется на месте небольшой металлической перекладиной с одной стороны крючка и петлёй на конце резинки с другой. В действительно маленьких куклах, в которых сложно поместить S-образный крючок некоторые изготовители используют отрезы ниток/шнурков, чтобы прикрепить кисти к резинке. У некоторых кукол вместо металлических перекладин выступают перекладины, отлитые из полиуретана, за которые и цепляется S-образный крючок, в то время как, у других, так же используют полиуретановую перекладину, но без S-образного крючка. Вместо него резинка проходит вокруг перекладины, что означает, что концы резинки нужно продеть через руки, прежде чем связать их вместе. При использовании S-образного крючка или нитки/шнурка прорезь в запястье может быть совсем узкой, в то время как крепление толстой резинкой, подразумевает более широкую прорезь.
Запястья с отдельными шарнирами, как у Wolk pureskin снабжены креплениями в виде металлических петель или одинарного крюка, ввинчивающегося в верхнюю часть кисти, и резинка прикрепляется к металлической петле при помощи S-образного крючка, или непосредственно за одинарный крючок. У более новых девочек Volks SD16 и мальчиков SD17 в кистях установлены металлические петли, которые соединяются с кольцом из шнурка, проходящим через отделённый от кисти запястный шарнир. На шнурке есть небольшая бусина на одном конце, благодаря чему шарнир не потеряется. Далее шнурок соединяется с S-образным крючком, удерживающим резинку. Несмотря на небольшое усложнение, эта конструкция обеспечивает очень хорошую подвижность шарнира. Запястье также может быть свободно плавающей бусиной с широким центральным каналом, через который продета резинка, соединяющаяся с одинарным крючком в кисти. Этот тип шарнирного решения работает очень хорошо, так как обеспечивает независимую подвижность запястью, как со стороны предплечья, так и со стороны кисти.
Торс
Человеческий торс, конечно, способен гнуться на протяжении всего позвоночника, но у куклы возможность сгиба появляется благодаря одному или двум разделениям цельной детали торса. Шарниры торса – самые большие шарниры в кукле, и, обычно, не идеально круглые, так как форма туловища не цилиндрическая, но, скорее, сверху фронтально расширяется относительно нижней части. Это не значит, что вы не можете упростить его структуру и сделать эту часть просто круглой, или сгладить вершины деталей до полусферы и сделать туловище приближенным к овалу в поперечном сечении.
Шарнир торса должен позволять телу сгибаться вперёд и назад и наклоняться из стороны в сторону. Так же он должен обеспечивать некоторое осевое вращение. Кроме того, в шарнире торса нет обычной прорези для резинки, проходящей через него, вместо неё присутствует большое отверстие со входом в форме круга или овала.
Для торса с одинарным шарниром, разделительный разрез обычно располагается поперёк рёбер или под грудью, или, в некоторых случаях, возле костей таза. Раньше шарнироприёмник чаще всего располагался в нижней части верхней половины торса и сообщался с полусферой в верхней части нижней половины торса. Двойной шарнир торса будет включать сразу нижний и верхний шарниры, и, конечно, он даст большую подвижность, выступая при сгибе куклы, эквивалентом позвоночника. Этот шарнир скруглён спереди и с боков, но, обычно, резко усечён сзади. Долевой разрез поперёк торса обычно не прямой, но стремится повторить естественные анатомические линии скульпта, имитируя нижнюю линию рёбер, как спереди, так и сзади. При разрезе тела в районе диафрагмы получается наиболее натуральный сгиб позвоночника, но при этом шарнир становится заметнее. Куклы с таким типом шарнира, так же, могут включать шарнироприёмник в верхней части нижней половины торса и шарнир в нижней части его верхней половины.
Шарнир нижней части торса, как в мужских телах Cerberus Project означает, что у вас получится непрерывный гладкий силуэт цельного торса с шарниром, который полностью скрывается под надетыми штанами. Как бы то ни было, из-за расположения ниже талии, эти шарниры в большей степени страдают от гравитации и веса всех расположенных выше частей куклы, этот тип шарниров мог бы быть очень подвижным, но его, зачастую, намеренно ограничивают внутренними стопперами, чтобы избежать разбалансировки в районе бёдер. Проклейка обеспечивающими дополнительное трение материалами может снизить необходимость в дополнительных внутренних конструкциях и увеличить диапазон подвижности. Другим вариантом может быть фактурная поверхность внутри шарнироприёмника, к примеру, рубцы или штриховые насечки; выпуклая часть шарнира может, в свою очередь, иметь небольшие выступы, которые будут захватываться насечками и мягко фиксировать промежуточные позы.
У тел Aoi-tuki и девочек Volks SD16 шарнир торса в верхней части туловища, но они оба, также, имеют важную внутреннюю структуру, которая не сильно ограничивает диапазон движений, но даже способствует лучшей работе шарнира. Если оттянуть верхнюю часть торса вверх и назад, то туловище сможет уйти в более глубокий задний прогиб и зафиксировать это положение, поэтому эти куклы могут лежать на животе, подняв лицо вверх. Я попробовала применить похожий принцип в туловище twigLimbs, но постаралась сделать возможной фиксацию позы, как в прогибе назад, так и в перёд, создавая эффект сутулости. Я также сделала маленький выступ, на котором торс может закрепляться в нейтральной позиции.
Куклы типа Narindoll Narae имеют маленький выступ и на передней и на задней части нижней половины торса, которые позволяют верхней части туловища сгибаться вперёд и назад, но не очень глубоко, так как становится заметным отверстие для резинки.
Отверстие для резинки в торсе должно быть настолько большим, насколько это возможно, так как это важная часть системы, обеспечивающей подвижность во всех направлениях. В то же время, хитрость заключается в том, чтобы рассчитать его диаметр так, чтобы его не было видно, в какую бы сторону ни сгибалось туловище. К тому же, необходимо, чтобы оставалась достаточная площадь поверхности шарнироприёмника, одна половина которой трением удерживала бы противоположную часть.
Торс – это часть шарнирной куклы, которая чаще всего лепится совсем без шарниров и имеет полностью цельную неразделённую поверхность с вылепленными анатомическими подробностями.

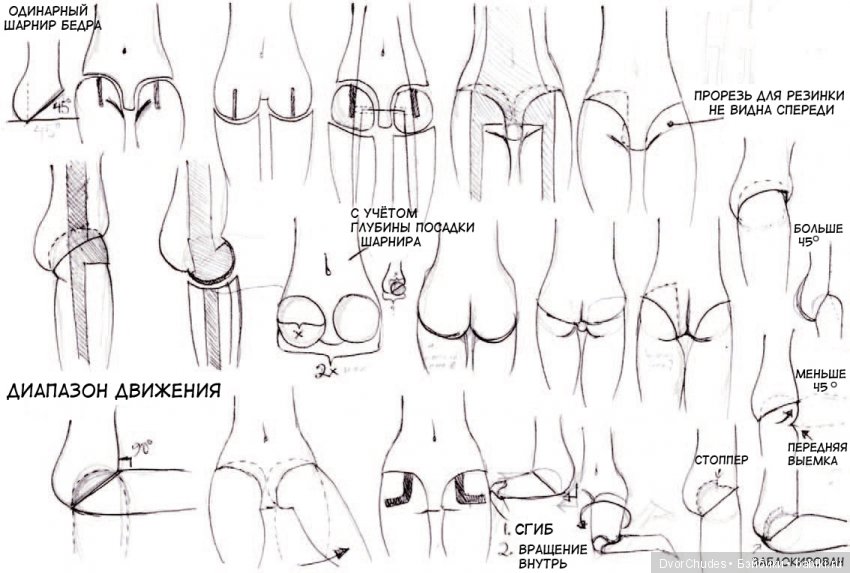

Бёдра
От бедра и ниже балансировка становится действительно важной проблемой из-за суммарного веса находящихся выше головы, торса и рук. Бёдра должны сгибаться вперёд и, в идеале, в сторону. Также они могут иметь небольшое осевое вращение, но это не обязательно, так как свободно крутящиеся ноги часто оказываются в положении коленками вперёд. При сгибе бедра на 90 градусов, кукла может сидеть с вытянутыми ногами и в позе лотоса; для того чтобы обеспечить такую подвижность, можно не применять каких-либо других более сложных механизмов.
Бедренный шарнир может быть вырастать из верхней части бедра или из нижней передней части торса. Он также может быть отдельной деталью между торсом и бедром. Чаще всего в таком виде выступает двойной шарнир, половина которого скрыта в верхней части бедра и может быть вытянута для наиболее глубокого сгиба, так что кукла сможет притянуть колени к верхней половине туловища. Бедренный шарнир может быть прикреплён к нижней передней части торса, это означает, что он будет торчать из туловища и станет сильно заметен.
Ягодицы, чаще всего – деталь скульпта нижней части торса, а бедренный шарнироприёмник расположен в нижней передней его части и спускается вниз внешним контуром под углом
примерно в 45 градусов; это помогает ноге сохранять прямое вытянутое положение, в позе стоя, или согнутое на 90 градусов в позе сидя. Широкая часть (диаметр) бедренного шарнира может быть на половину скрыта под толщиной бедра, но при этом нужно учитывать глубину шарнироприёмника в торсе. Большой бедренный шарнир может хорошо вписаться в округлость ягодиц. Для наилучшей устойчивости и внешнего вида, бедренный шарнир должен позволять ягодицам касаться горизонтальной поверхности, когда кукла сидит то есть, они не должны висеть в воздухе в то время, как кукла балансирует на задних частях бёдер.
Некоторые куклы имеют стоппер в верхней части бедренного шарнира, который сообщается с насечкой на шарнироприёмнике. Он препятствует осевому вращению, когда нога выпрямлена и фиксируется под нижней гранью ягодицы для более плавного внешнего контура, когда кукла сидит.
Прорезь для резинки чаще всего располагается в виде прямой линии на передней части шарнира, хотя это серьёзно ограничивает диапазон движений в сидячем положении после сгиба бёдер на 90 градусов. Прорезь также может быть повёрнута по направлению к середине туловища и быть невидимой спереди. Прорезь даже может ответвляться в сторону, чтобы кукла могла сидеть миленько (suwarrico) с коленями вместе и голенями направленными в стороны друг от друга или назад.
Парни Cerberus Project имеют чашечку или подвижную полусферу внутри бедра, которая обеспечивает большую подвижность бедренного шарнира. Несколько более новых кукол также имеют усечённый до цилиндра шарнир в верхней части бедра, под бедренным шарниром, который обеспечивает осевое вращение ноги, когда кукла сидит. Поверхность бедра будет рассечена изогнутой щелью, и требуется большая точность в проработке, чтобы быть уверенным, что обе его части плотно прижмутся друг к другу, как бы ни был повёрнут сустав.
У некоторых кукол шары в верхней части бёдер очень заметны, в то же время некоторые скульпторы стараются спрятать эти шарниры, сгладив в силуэт бедра. Для того чтобы обеспечить сгиб в бедре ровно на 90 градусов, обычно необходимо оставить впадину-переход на передней части бедра, прямо там, где заканчивается шарнир и начинается само бедро. Это приведёт к тому, что шарнир будет работать хорошо, но впадина будет выглядеть странно, когда нога выпрямится, потому что это выглядит так, будто она на самом деле должна быть сзади продолжением ягодицы. Один из способов борьбы с этим – сровнять переднюю часть шарнира с нижней впадиной, так как сферическая элемент шарнира больше нужен в задней части бедра, в месте сообщения с шарнироприёмником.
Это хитрости для балансировки различных элементов бедренных шарниров, чтобы они работали и выглядели хорошо, и они помогают в понимании того, какие проблемы могут возникнуть с бёдрами в будущем; начало работы в этом направлении может послужить помощью в противостоянии этим проблемам. Как и во всех прочих шарнирах, если вы будете внимательно
просчитывать, что и где вы собираетесь отрезать, и какой тип шарниров использовать, то однажды вас перестанет встречать гора неприятных сюрпризов, а к тем, что всё-таки появятся, вы уже будете гораздо лучше подготовлены.
Колени
Задача коленей заключается в том, что им необходимо суметь удержать держать большую часть веса куклы, быть устойчивыми и при этом не подломиться под напряжением. Но кроме этого они так же должны быть гибкими и сгибаться минимум на 90 градусов, лучше, конечно, глубже. Колени с одинарным шарниром будут иметь шар, вырастающий из верхней части голени, или из нижней части бедра. В прошлом он был очень популярен. Коленная чашечка может располагаться как выше, так и ниже линии разделения ноги, но у сидящего человека, она всегда оказывается на «углу» сгиба колена. Из-за того, что человеческие колени не вращаются вокруг своей оси, кукольные коленные шарниры часто не имеют форму шара. Использование сферических шарниров в коленях может привести к тому, что сферы будут слишком большими, так как коленям нужна большая поверхность для распределения напряжения для сохранения куклы в вертикальном положении. Другой проблемой сферического колена является то, что он слишком громоздкий по отношению к остальной ноге. Колени округлы и даже, возможно, в профиль визуально вписываются в круг, но при фронтальном ракурсе они у всех сплюснуты или даже обтёсаны по бокам. Новейшие куклы pureskin Volks так же имеют небольшой «зубец» на задней части полусферы и сообщающуюся с ним насечкой внутри шарнироприёмника, которая фиксирует колени в прямом положении и позволяет стоять без посторонней помощи.
Некоторые куклы имеют ярко выраженный круговой профиль коленного шарнира, и вкупе с высоким срезом кромки задней поверхности бедра, это обеспечивает сгиб больше, чем на 90 градусов без использования двойного шарнира (например, как у Ismy).
Колено, которое обрезано по диагонали от верхней задней части к передней с нижней линией на фронтальном разделении ноги, обычно довольно гладкое сзади так, что, когда нога выпрямлена, трудно заметить расположенный внутри шарнир. Спереди линия разделения, где встречаются две детали ноги, с обратной стороны расположена прорезь для резинки. Такой тип коленного шарнира часто так же включает выступ или углубление вырезанное на задней части полусферы, которые фиксируют колено, согнутое на 90 градусов и при этом силуэт согнутого колена выглядит гладким и без зазубрин.
Кукольные колени выглядят очень квадратно и громоздко, когда согнуты больше чем на 90 градусов, из-за того, что жёсткая поверхность ноги не может сжиматься, как мягкая человеческая. Для коленей хорошо подходят соединения с двойными шарнирами и с дополнительными шарнироприёмниками, достаточно надёжные для того, чтобы обеспечить кукле возможность стоять самостоятельно без внезапных падений под собственным весом. Много того, что применимо к локтевым шарнирам, работает и в коленях, в случае применения двойного шарнира, но в отличие от локтей, вам не нужно беспокоиться на тему обеспечения осевого вращения (кроме ситуации, когда вы применили достаточно жёсткие бедренные шарниры) вы можете применить любой шарнир, например, тот, что прячется, когда колено выпрямлено, или тот, что является видимой частью ноги. Как и с локтями, вы можете также сделать шарнир с главным и второстепенным сгибом, или две половины коленного шарнира могут работать вместе, образуя, как угол 90 градусов, так и более острый. На самом деле, шарнир второстепенного сгиба раньше чаще всего зафиксировали, и он не функционировал, пока достаточно движения основного шарнира. Но теперь вам вряд ли захочется вытягивать дополнительный шарнир, прилагая для этого большие усилия, легче просто согнуть его, когда главный шарнир согнулся максимально далеко.

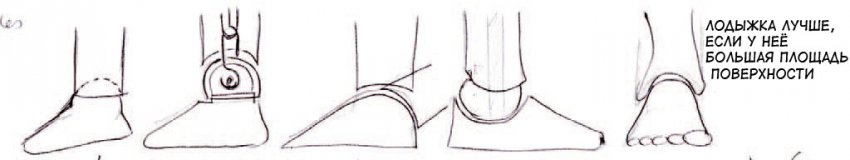

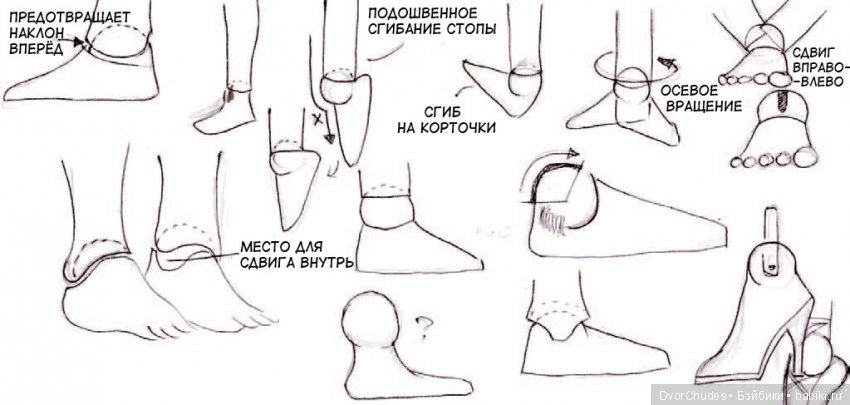

Лодыжки
Лодыжки, на, самом деле, не нуждаются в чудовищно широком диапазоне подвижности, важнее всего для них быть достаточно надёжными, чтобы кукла могла стоять. Лодыжки ниже всех остальных шарниров и несут на себе весь вес куклы. Как и запястья, они так же являются завершением конечности, где крепится самая большая резинка, соединяющая ноги с торсом и головой. Шарнир запястья может быть прикреплён к стопе, или к нижней части голени. Также, он может быть отдельной бусиной или полой чашечкой, с креплением в центре. Это крепление может быть представлено в виде металлической петли, или встроенного винового крючка, или отлитого из полиуретана крючка, за который резинка крепится к стопе. Лодыжка должна быть круглой или в виде полусферы и должна обеспечивать некоторое осевое вращение, также она должна быть в состоянии сгибаться вперёд, в положение, когда пальцы указывают резко вниз (подошвенный изгиб). И напротив, я видела совсем немного кукол, с лодыжками, которые позволяли им поднимать стопу пальцами вверх, как если бы вы хотели посадить её на корточки. Мне кажется, что это, по большому счёту, от того, что вес куклы легко может стать причиной падения вперёд, если лодыжки спереди не укреплены стопперами. Как бы то ни было, при использовании проклейки, обеспечивающей трение, шарниры голени могут стать очень устойчивыми, но это, конечно, не повод не экспериментировать с ними.
Если вы рассчитываете использовать отдельный шарнир лодыжки, то будет хорошей идеей иметь возможность каким-то образом фиксировать его в стопе какой-то разновидностью стопперов для смягчения давления резинки. Так как вы уже, скорее всего, получили нужное вам осевое вращение между шарниром лодыжки и голенью, вам не стоит добавлять ему дополнительную подвижность. Фокус лодыжек в том, чтобы сделать их максимально устойчивыми.
Для кукол, которые способны стоять без поддержки, плоская подошва – действенный способ добиться устойчивости, но каблучная стопа, которая может носить элегантные туфли, может быть дополнительной опцией; или как насчёт стопы, слепленной сразу в виде с обуви? Как бы там ни было, плоская стопа не обязательно должна иметь совершенно плоскую подошву, пока у неё будет несколько (больше, чем две) точек опоры, этой кукле будет на чём стоять. Если сложный шарнир в лодыжке доставляет проблем больше, чем оно того стоит, следует рассмотреть замену его более простой моделью.
Купить авторскую куклу можно в Шопике
Смотрите больше топиков в разделе: Создание шарнирной куклы (BJD): Чертежи, Шарниры, Сборка
