Мой мини мир 5. Освещение - люстра. МК часть 2.
Итак, продолжим. На чём мы вчера вечером остановились? Это было здесь. Ах, да… верно… склеили детальки…
Теперь наведём красоту и отшлифуем край.

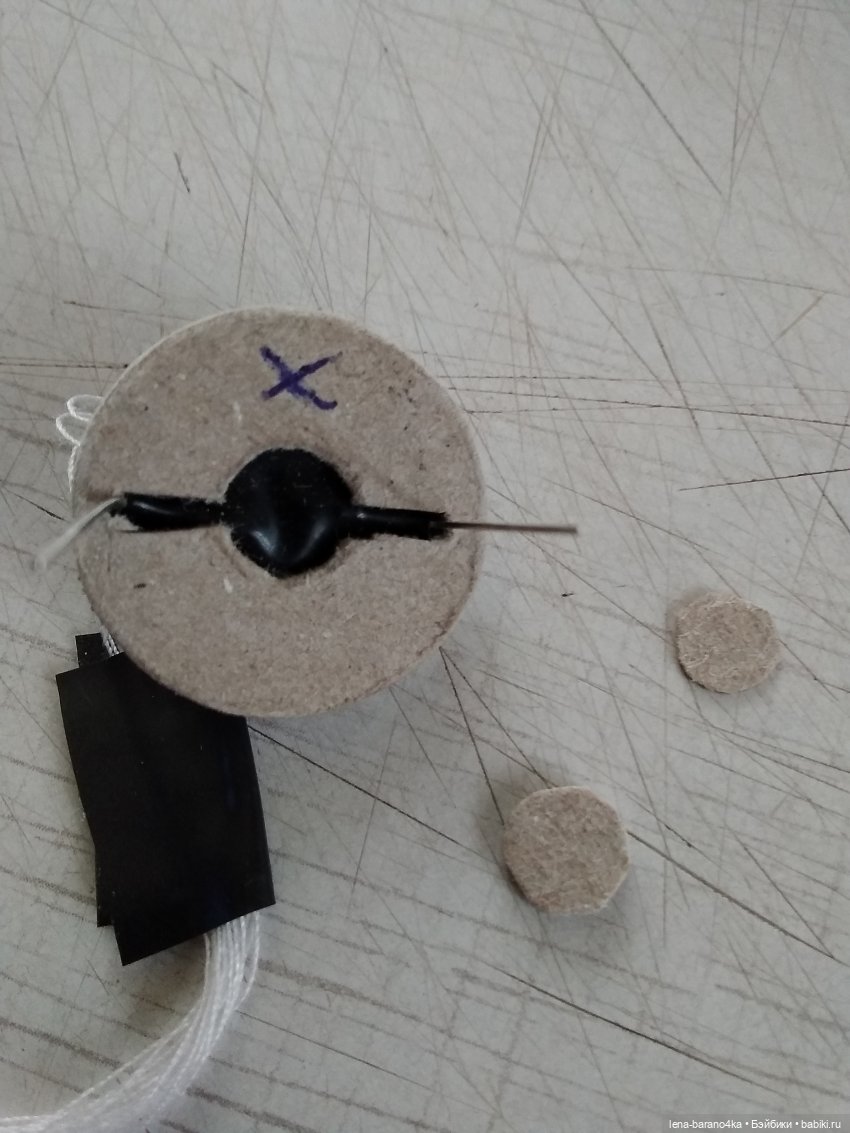

Помните про обрезки из центра, что мы сохранили?
Соединим несколько слоёв каплей клея и заполним (вклеим) центральное углубление.

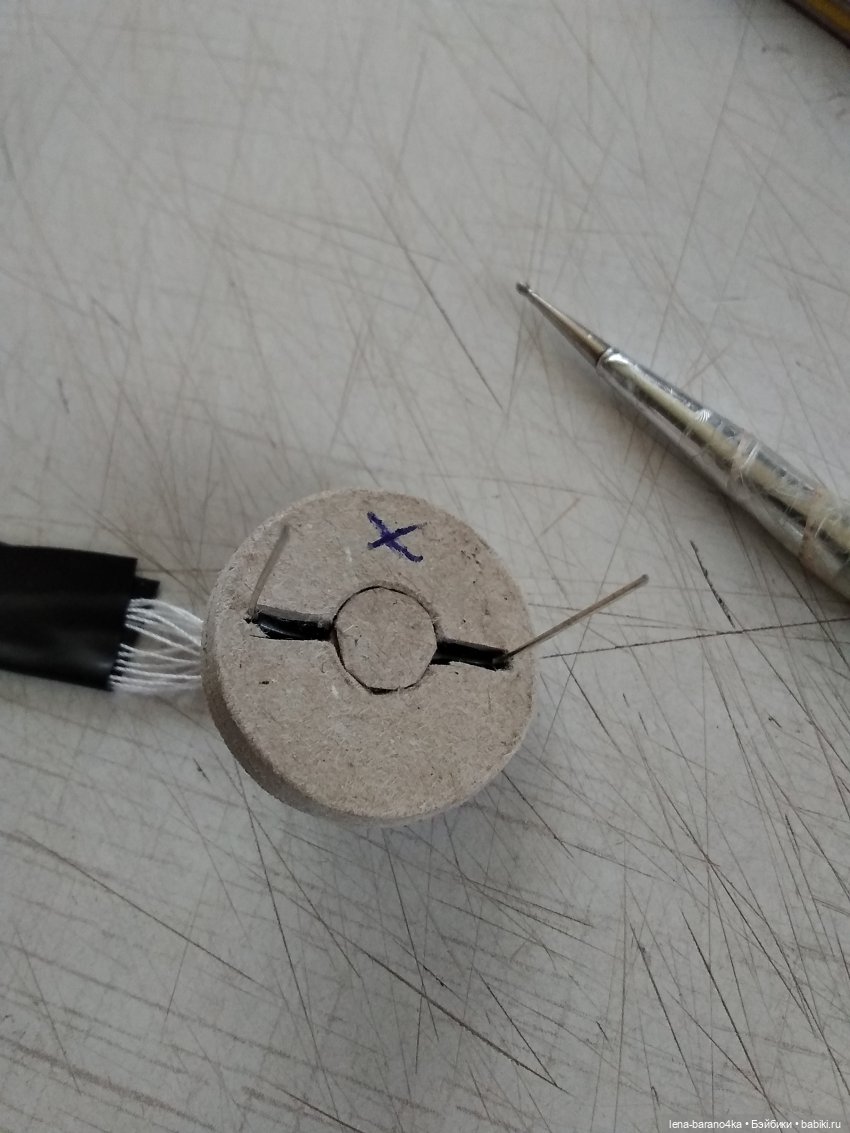

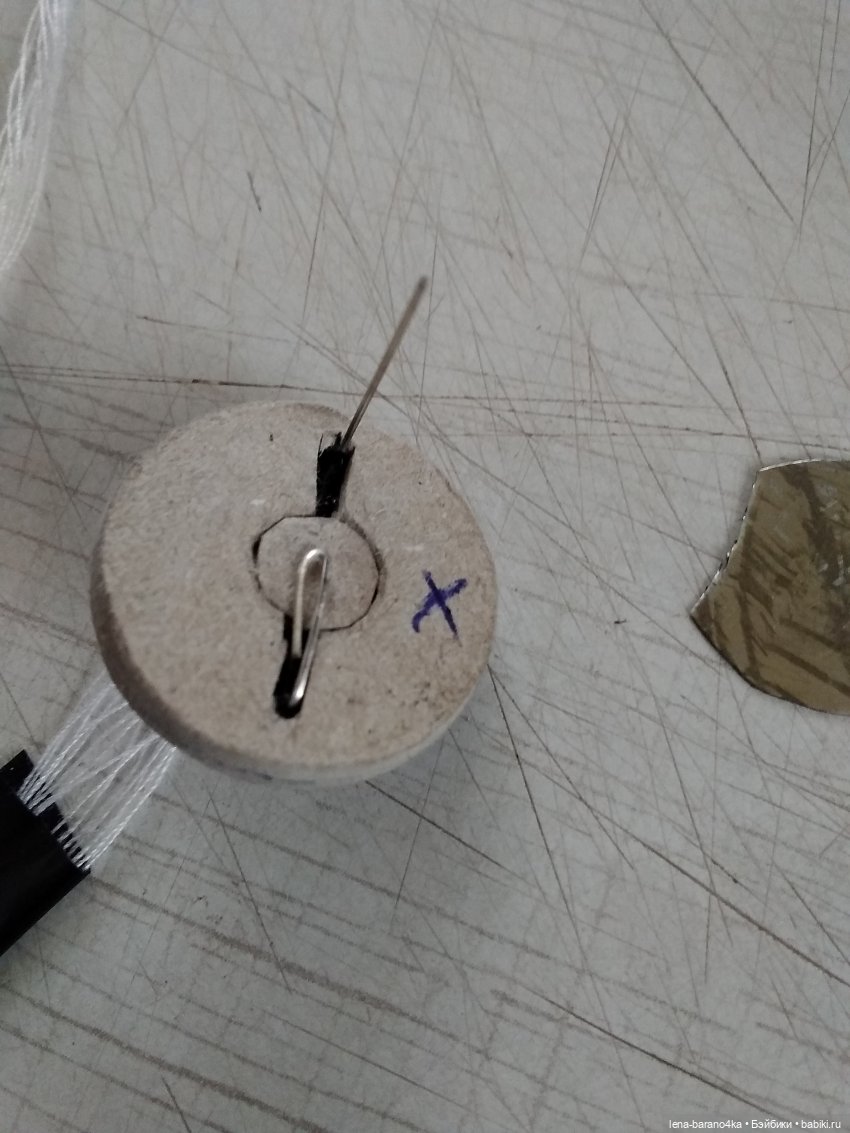

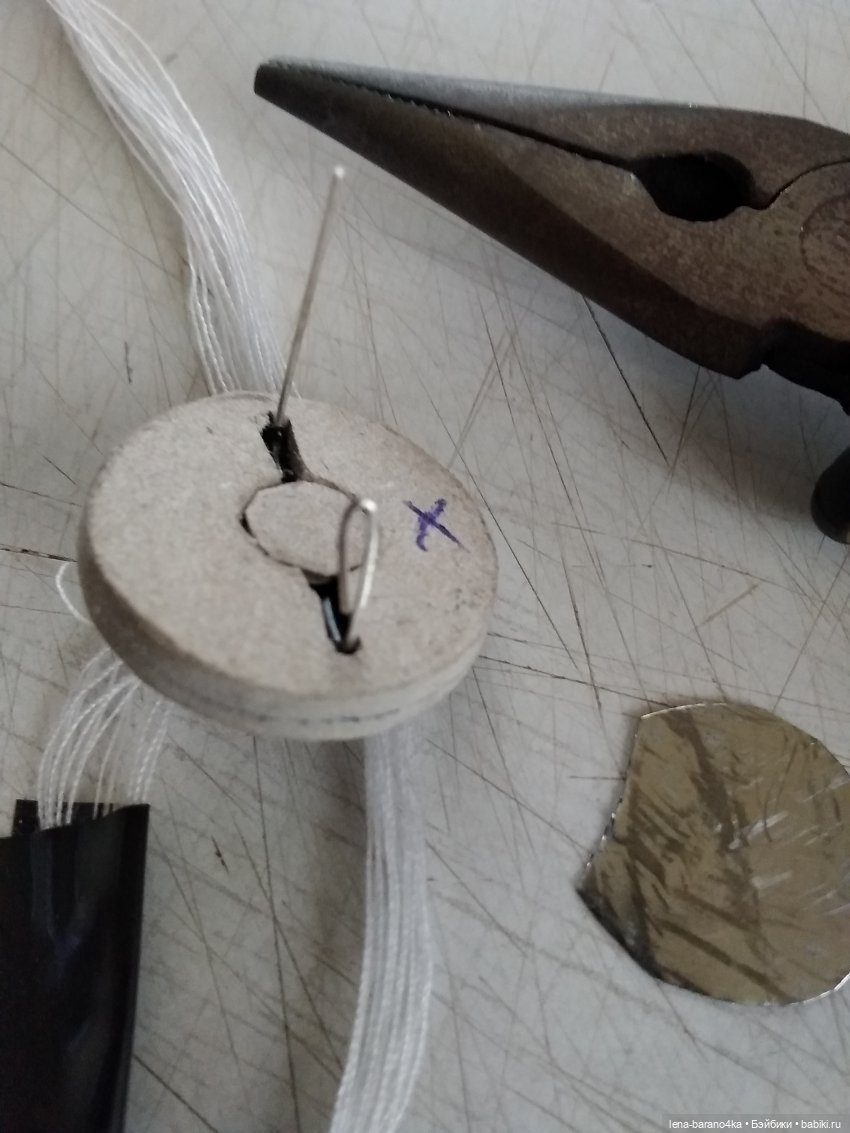

Аккуратно загнём один усик в петлю.
Не очень плотно прижмём к основе.

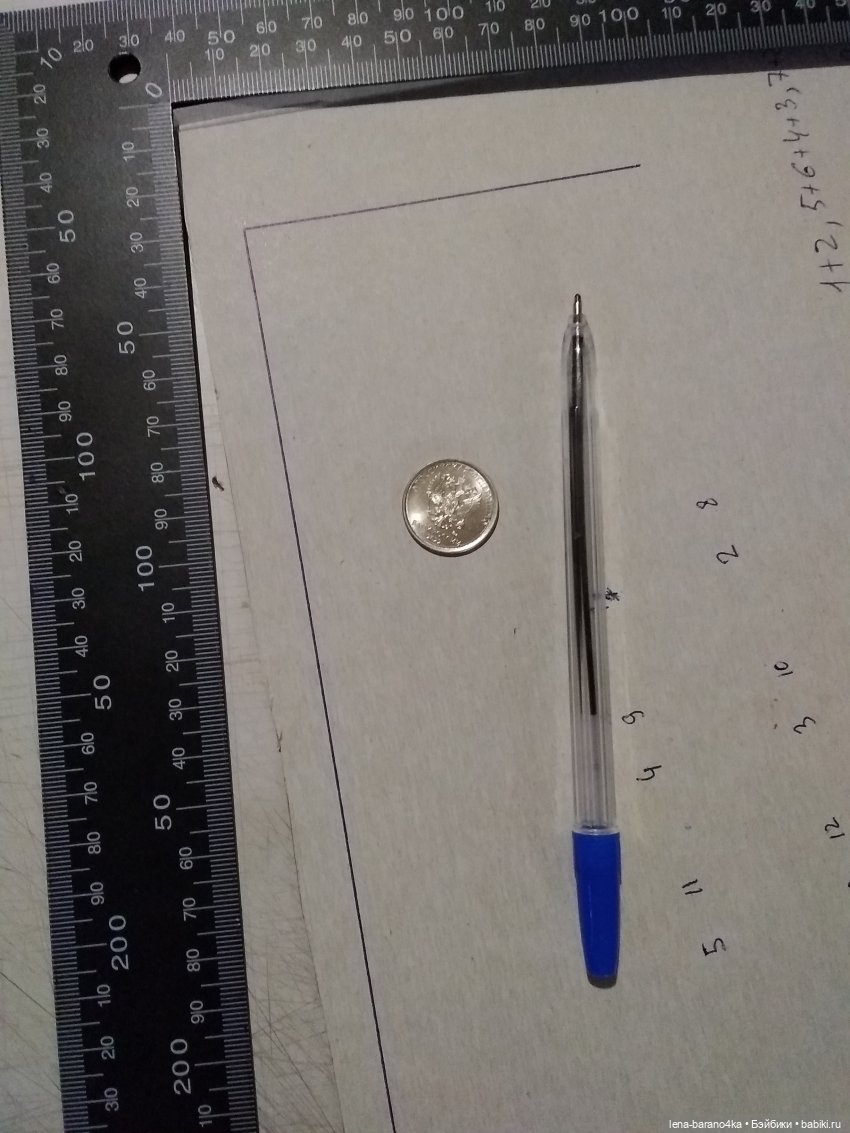

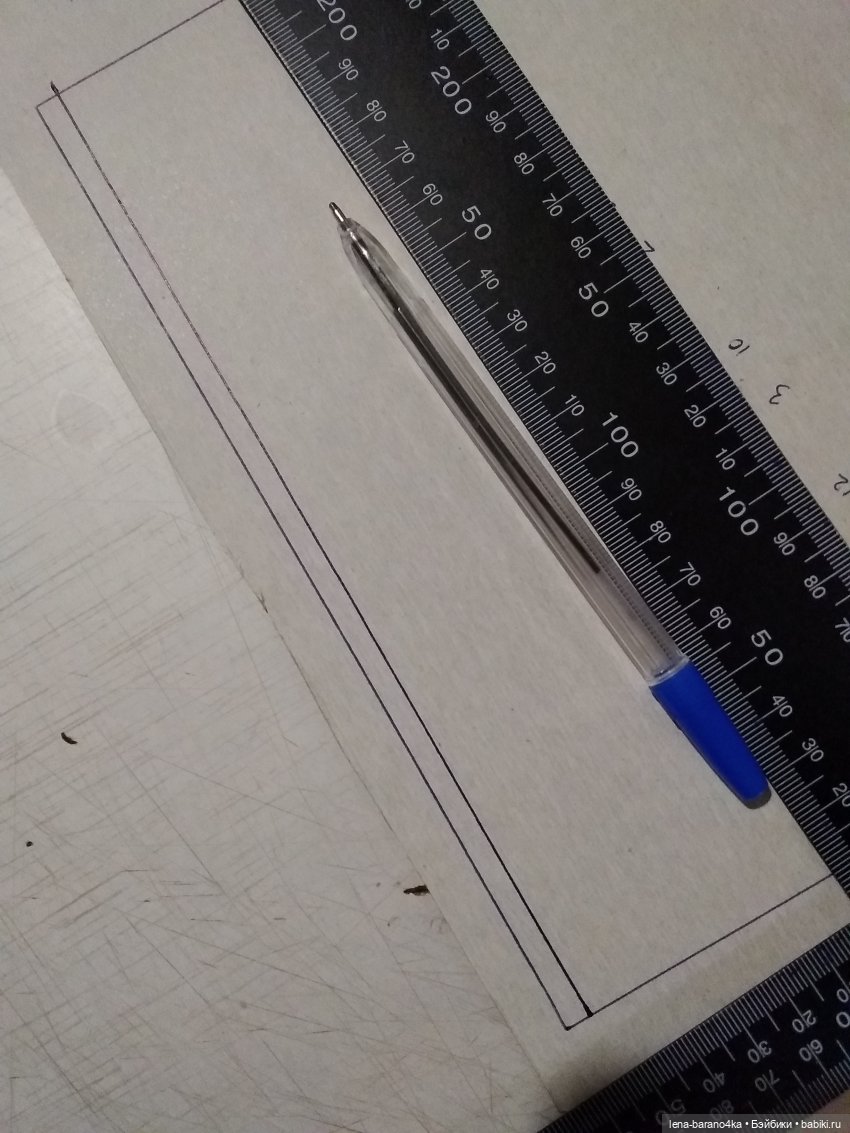

На тонком!!! картоне (у меня это коробка от магазинной пиццы), уголком разметим ровный угол.

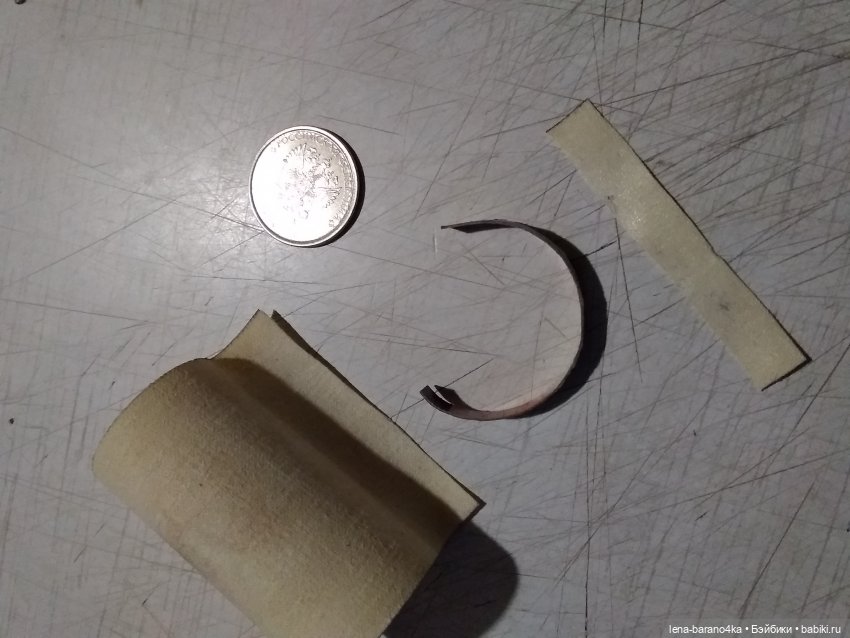

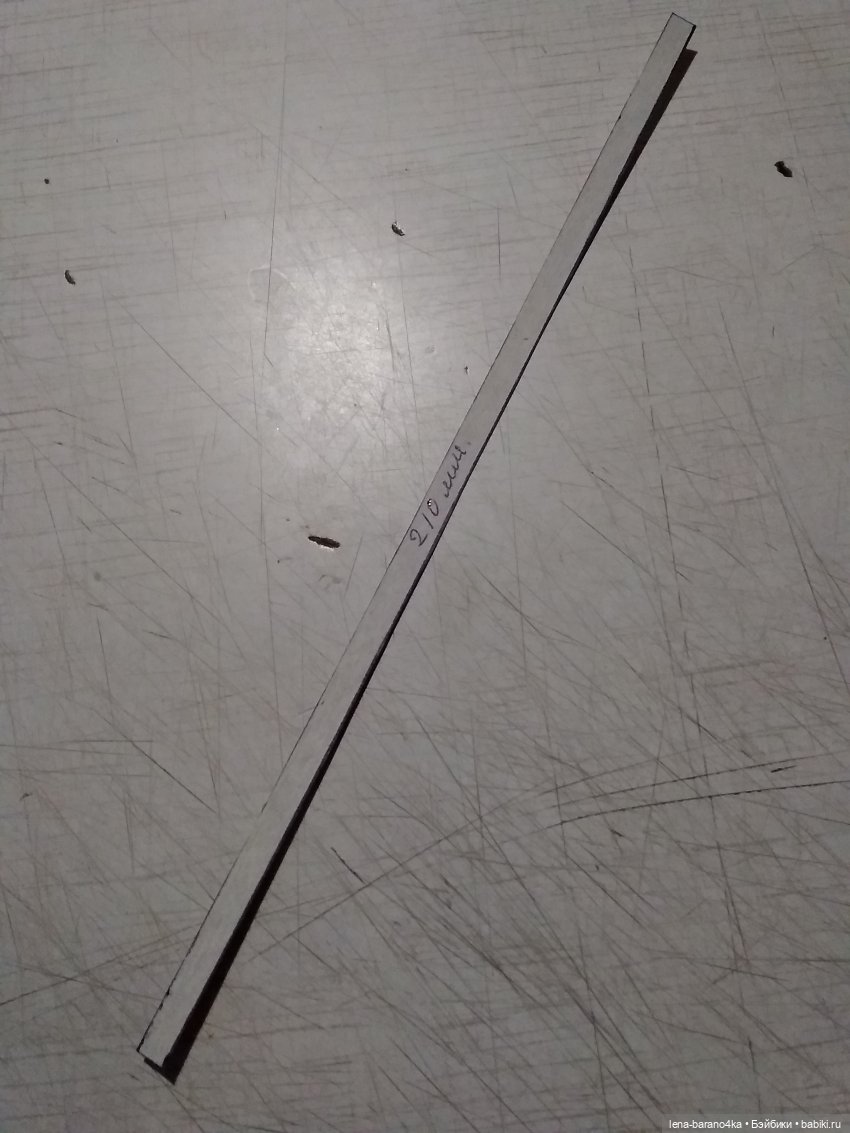

Отложим полоску в 5мм шириной.
Длина 21см.

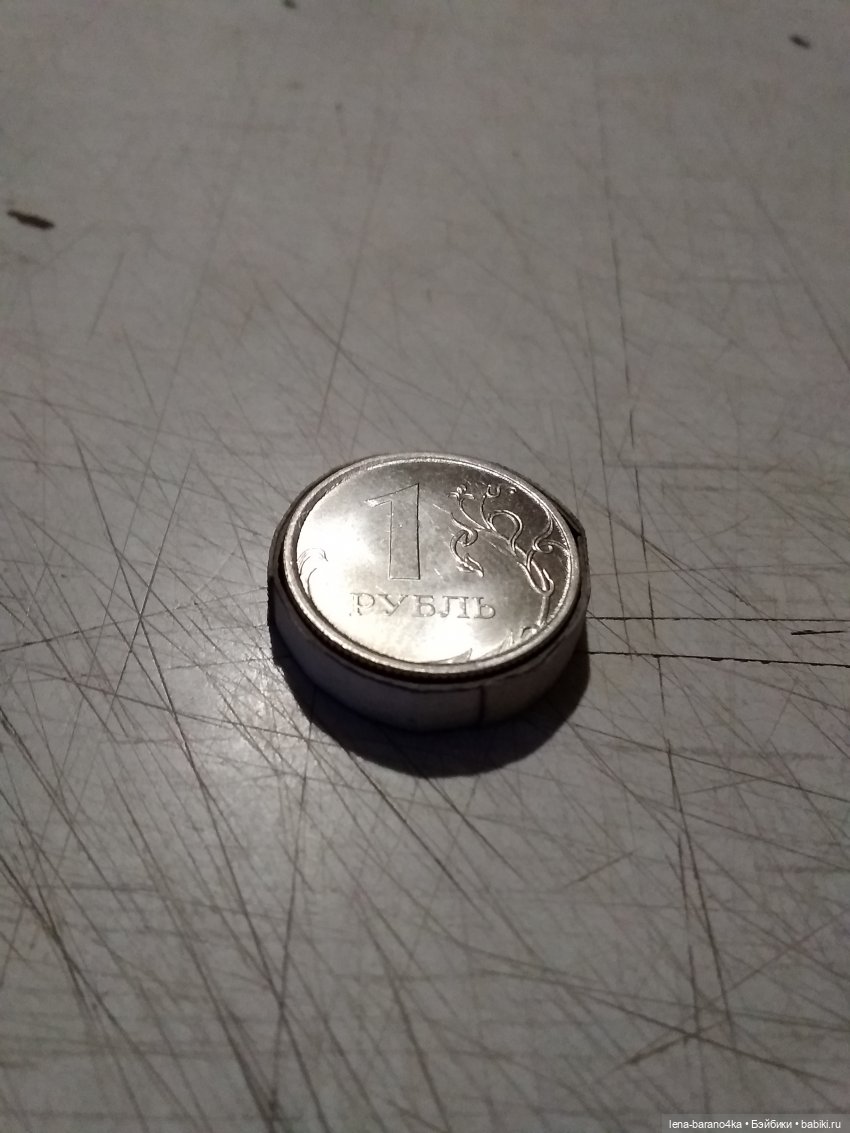

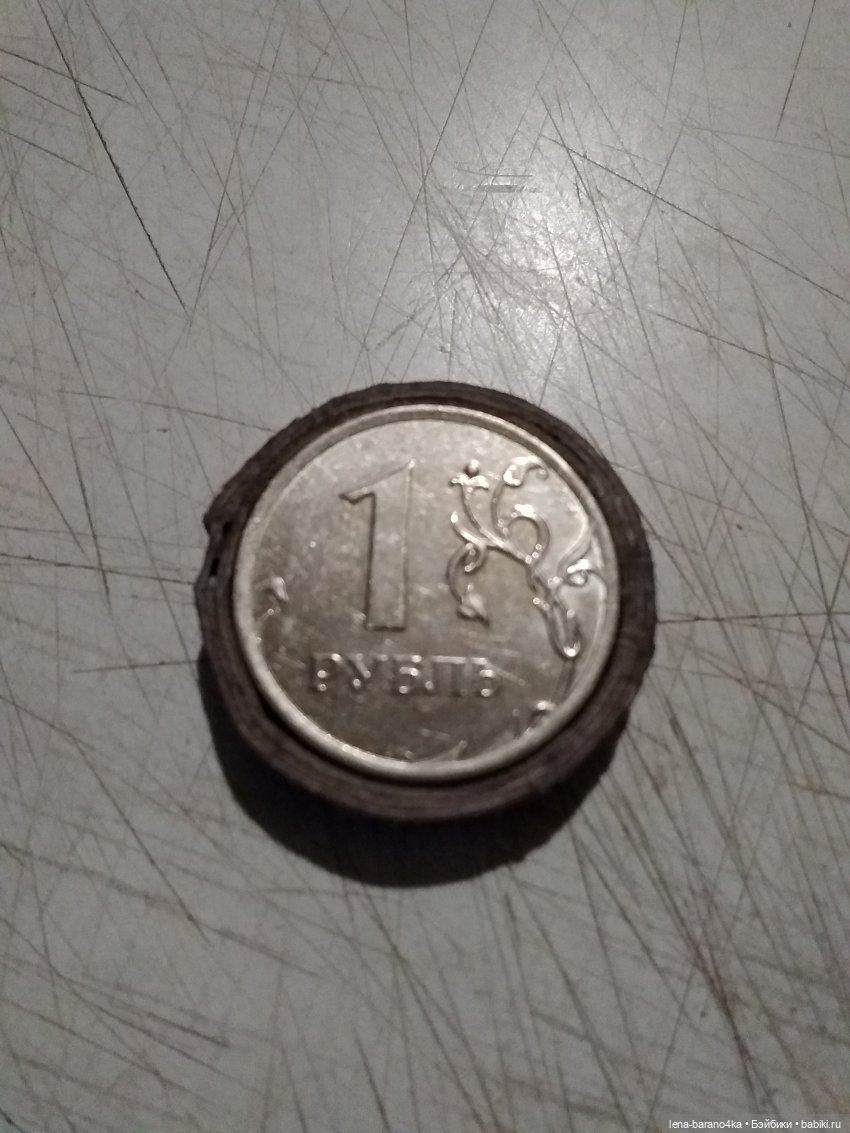

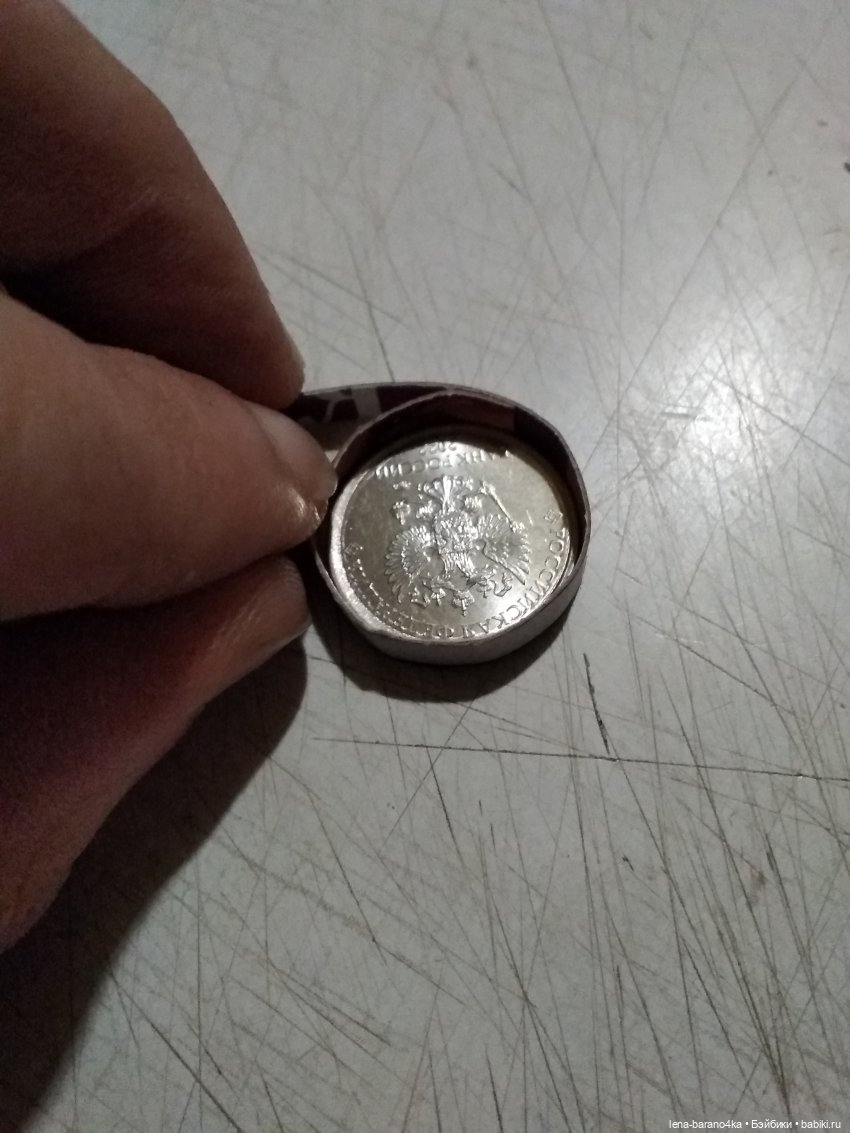

Обернём монету и отметим место стыка. Отрезаем.
Кусочком тканевого лейкопластыря соединим концы в стык.

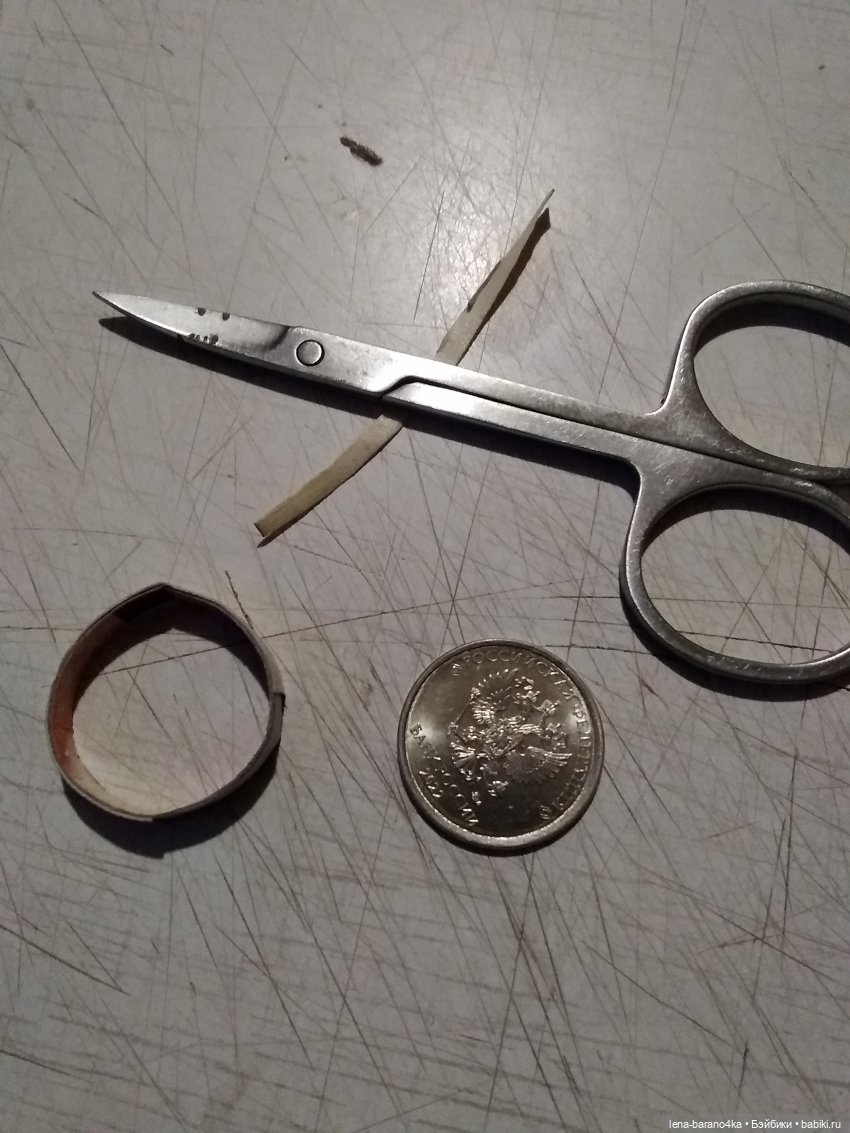

Срезаем излишки.
Для жёсткости, заполним форму стопкой из четырёх монет.

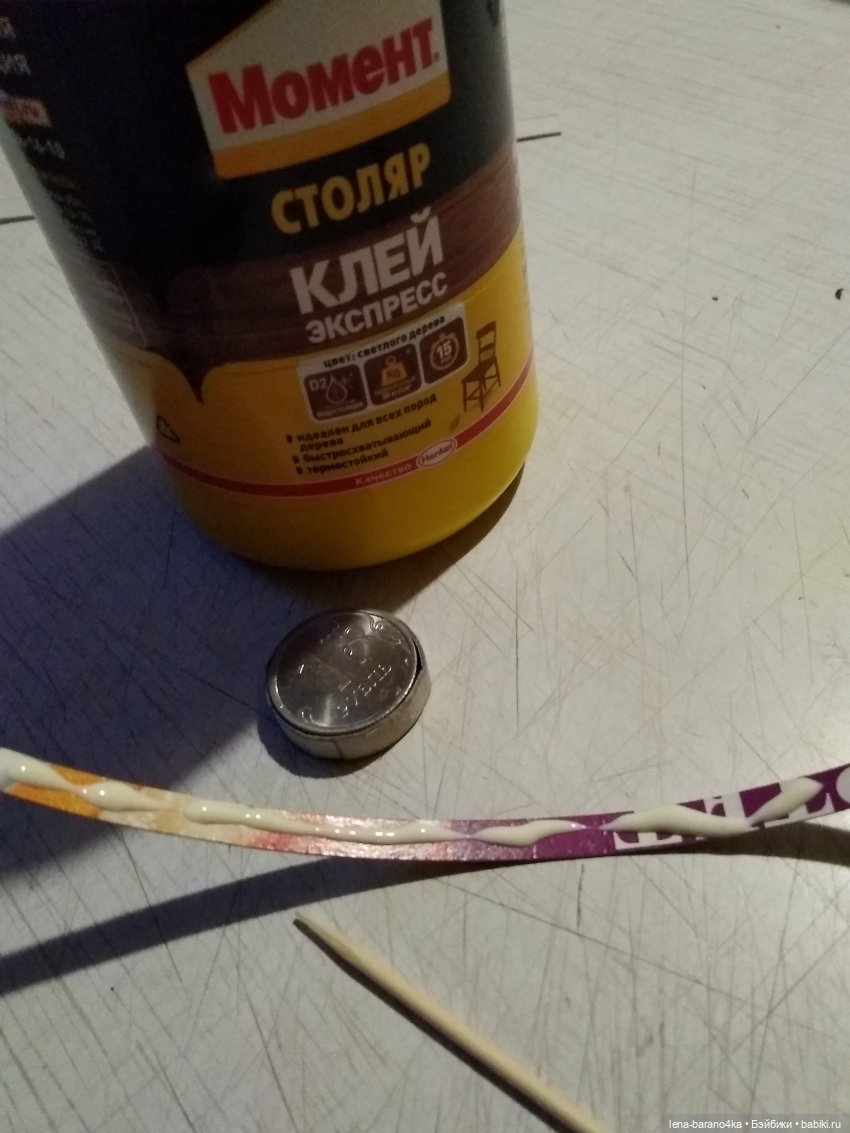

Оставшийся обрезок от полоски смазываем клеем и оборачиваем по форме.
Проверим полученный размер на батарейке (увы, :)) на фото она спряталась под монеткой).

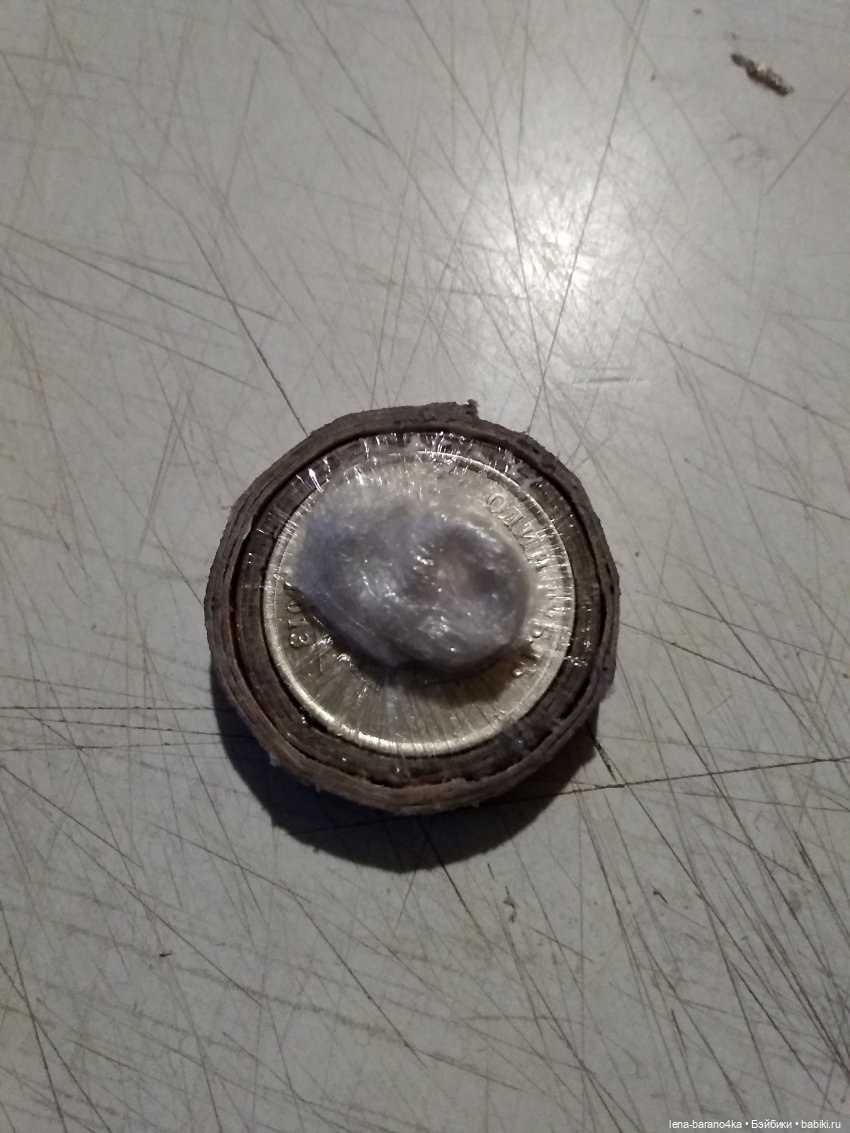

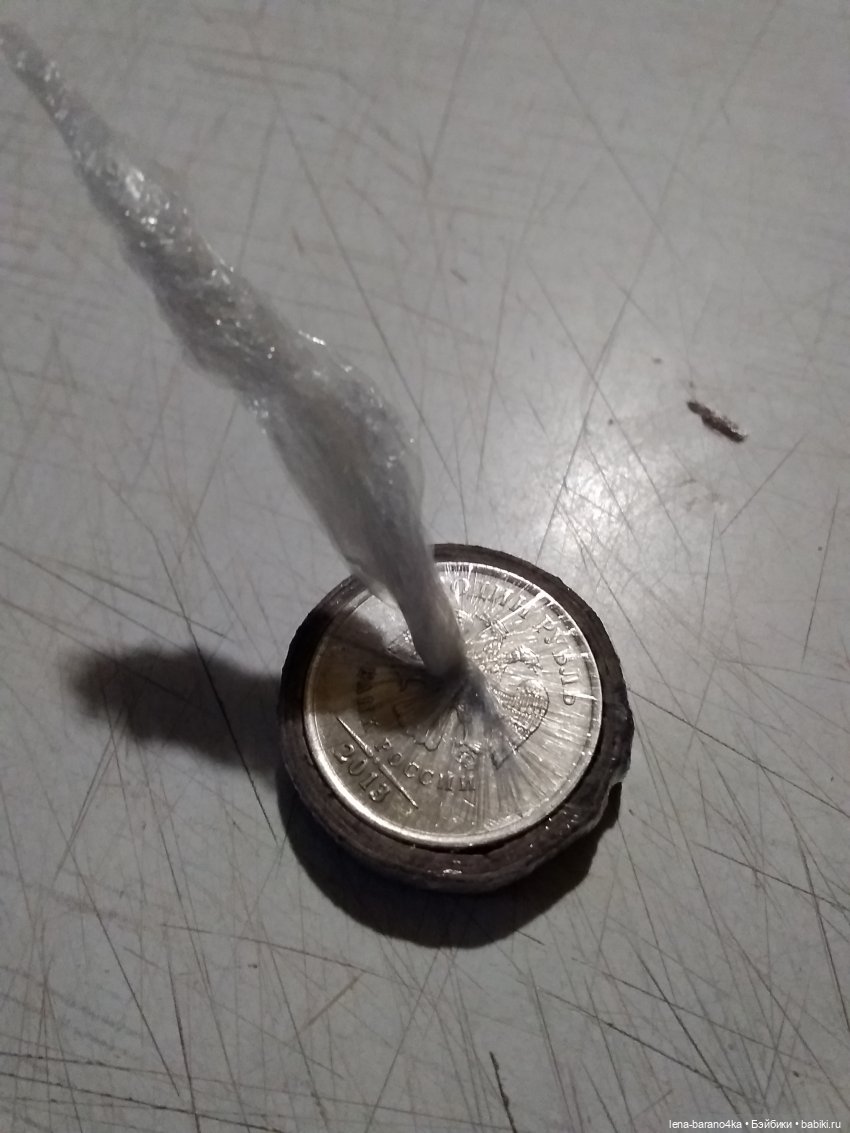

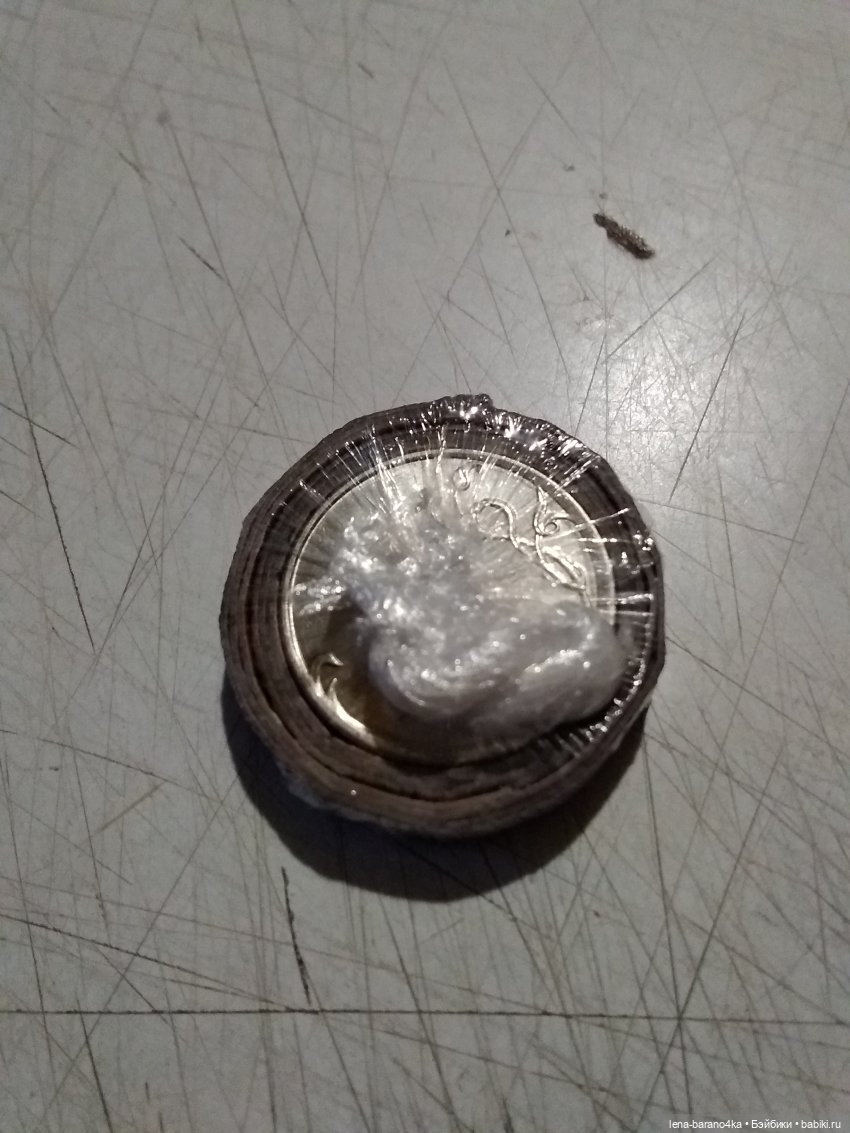

Снова укладываем стопку монет в кольцо и оборачиваем пищевой плёнкой.

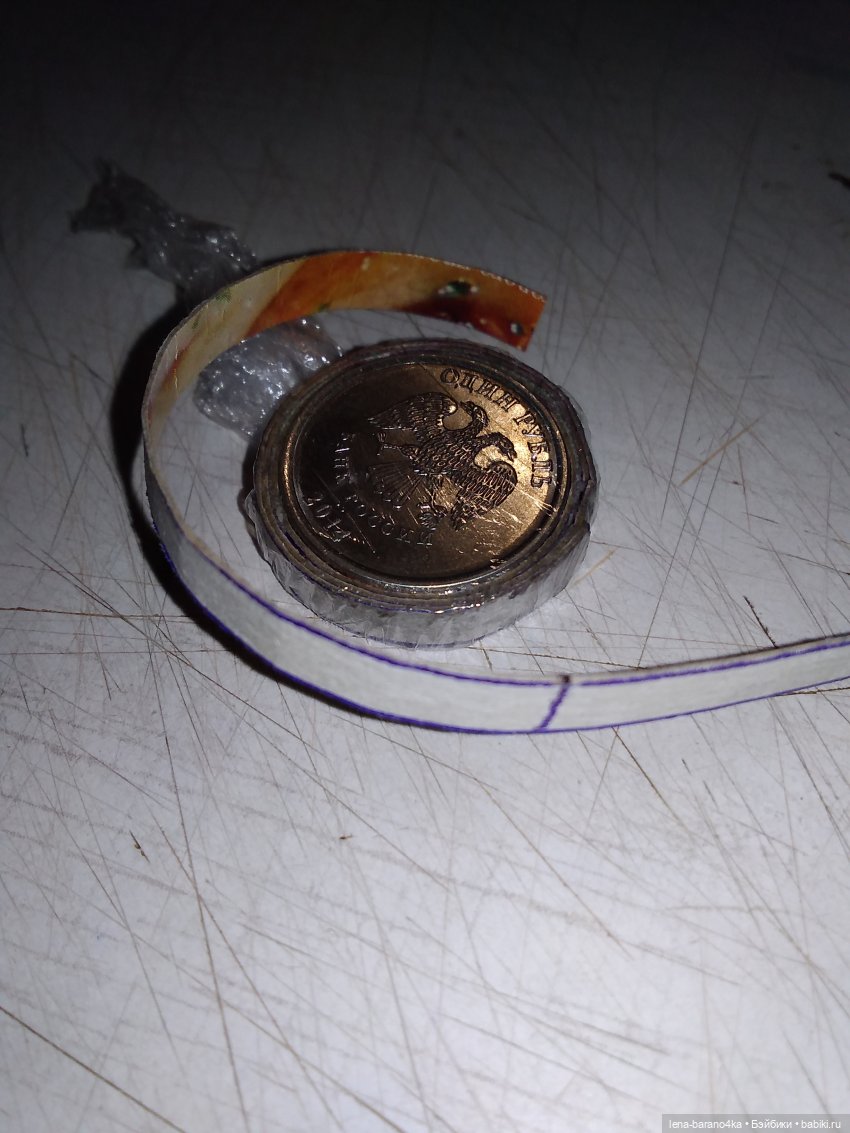

Новую полоску оборачиваем вокруг формы и отмечаем место соединения. От этой отметки и до конца смазываем клеем.
Плотно оборачиваем вокруг и ждём, пока клей хорошо прихватиться.

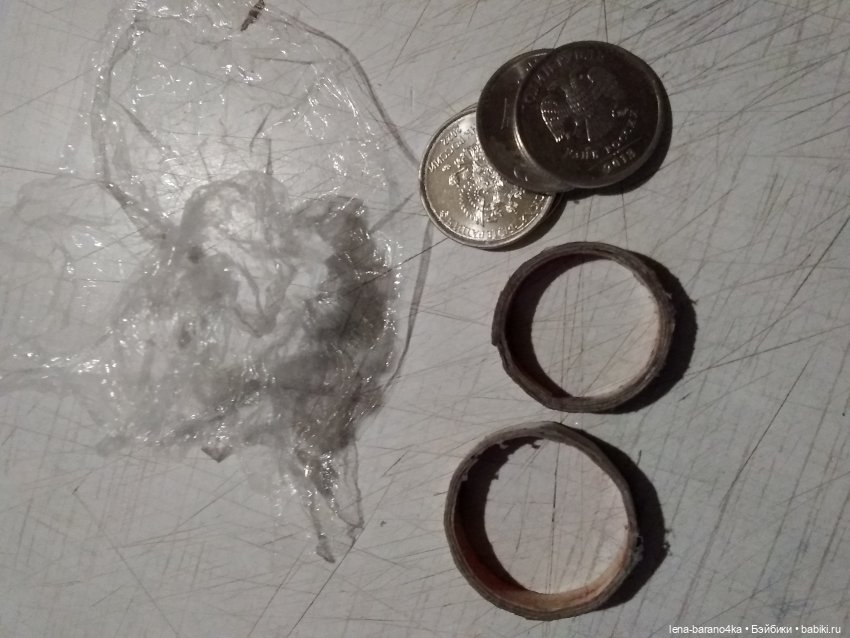

Разбираем и получаем два кольца.
Теперь основа стала чуть больше, но требуется ещё одно кольцо.

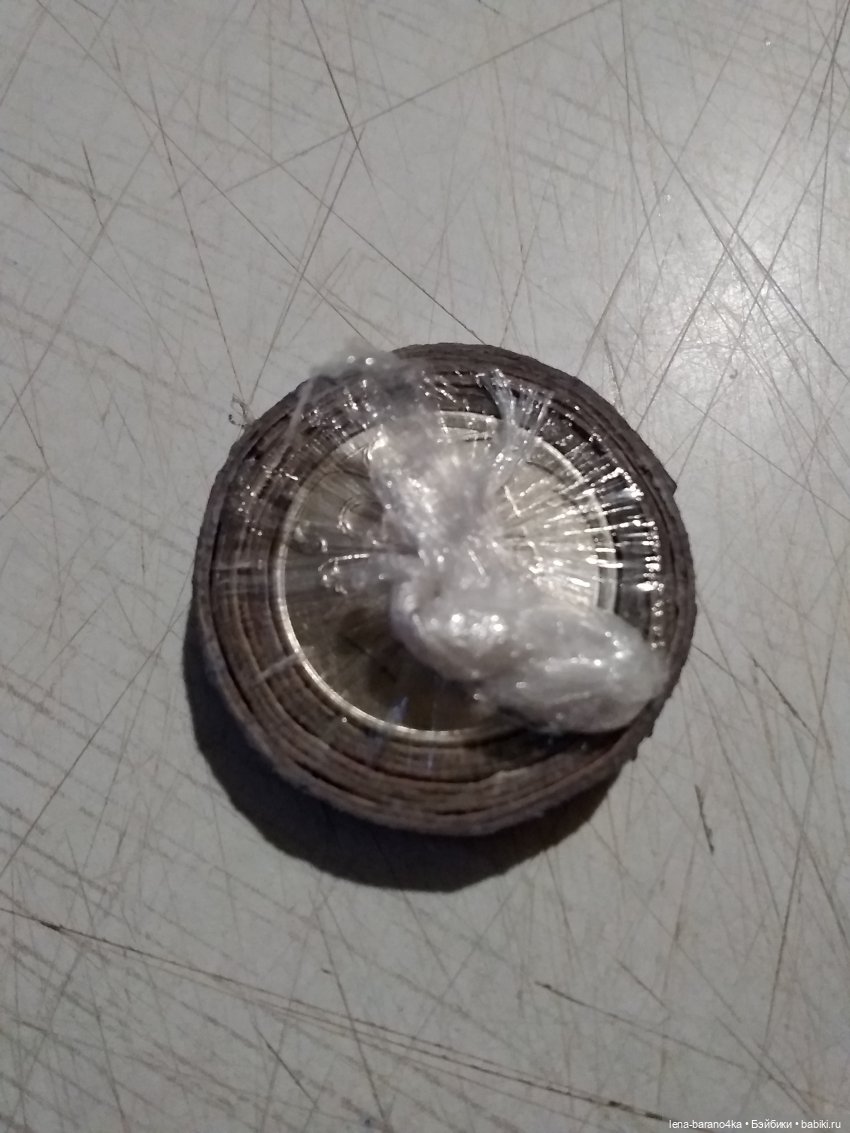

Снова собираем монеты и два кольца, и экранируем плёнкой.
Как и раньше добавляем ещё одну полоску. Оборачиваем, отмечаем, смазываем остаток, клеим.

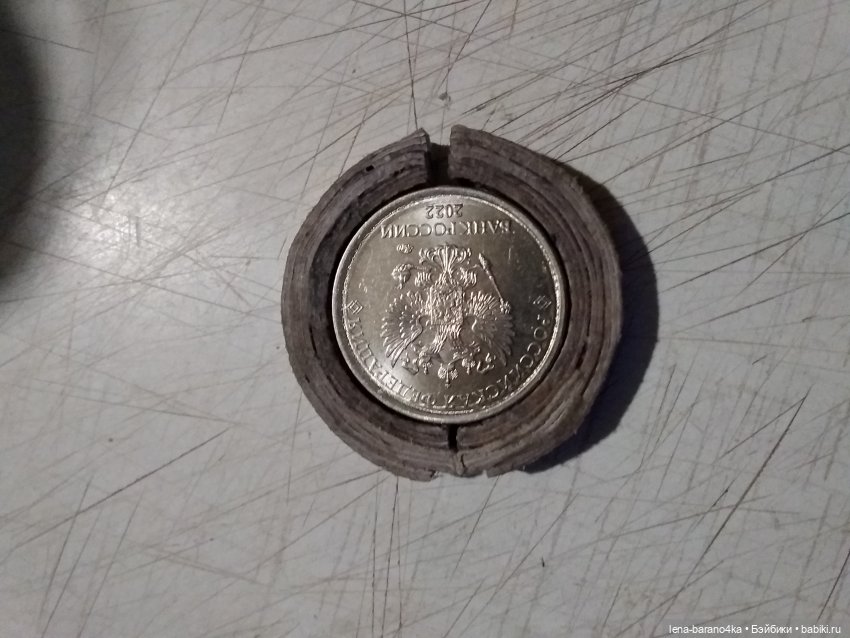

Теперь выступ, что надо…

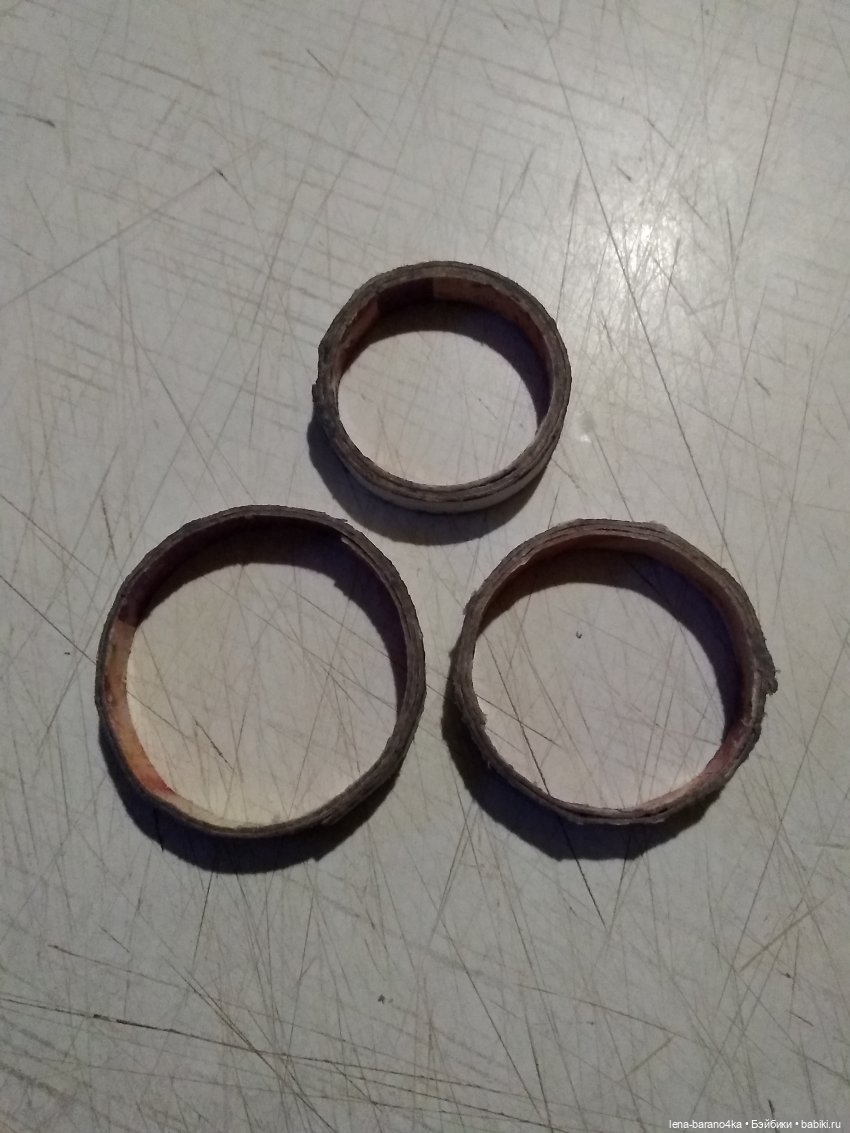

… и у нас есть три кольца.
Собираем их вместе. Выравниваем край…

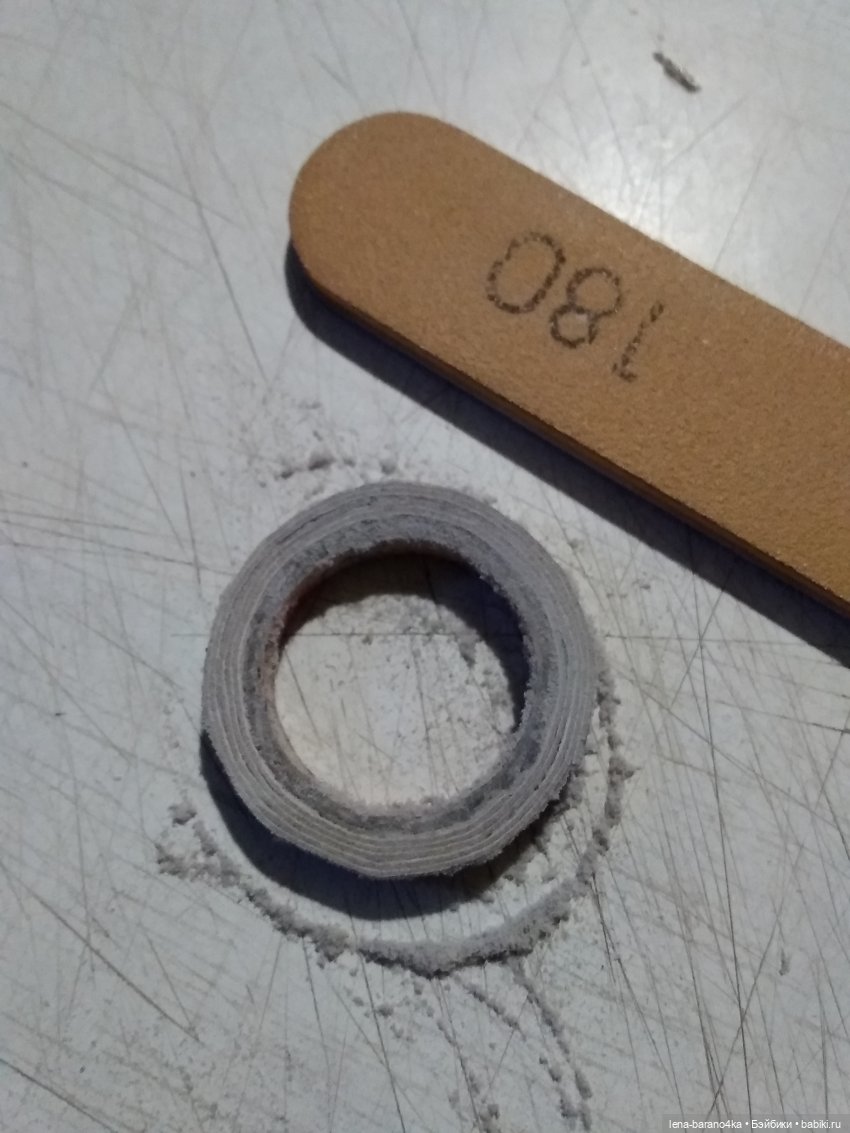

… и сглаживаем наружную сторону.
Разделим кольца пополам.

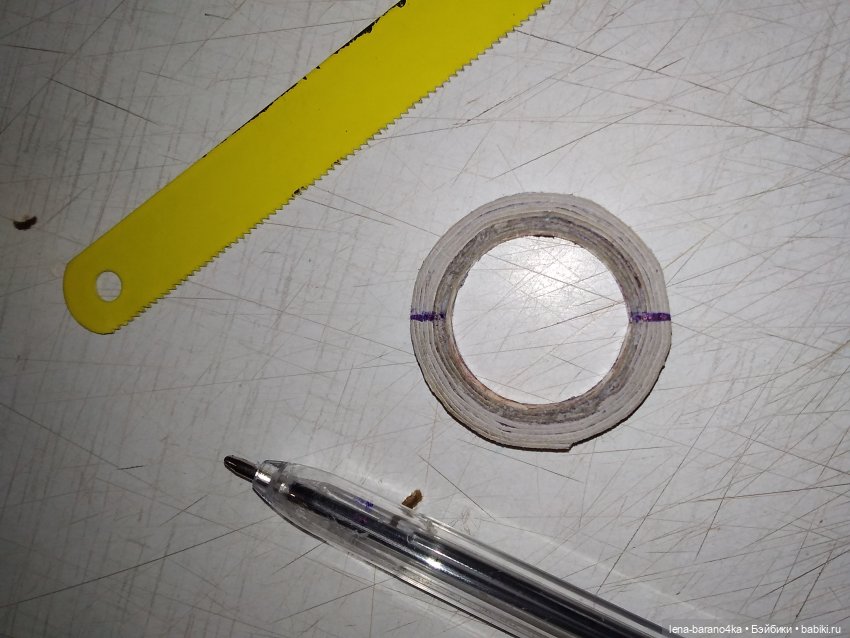

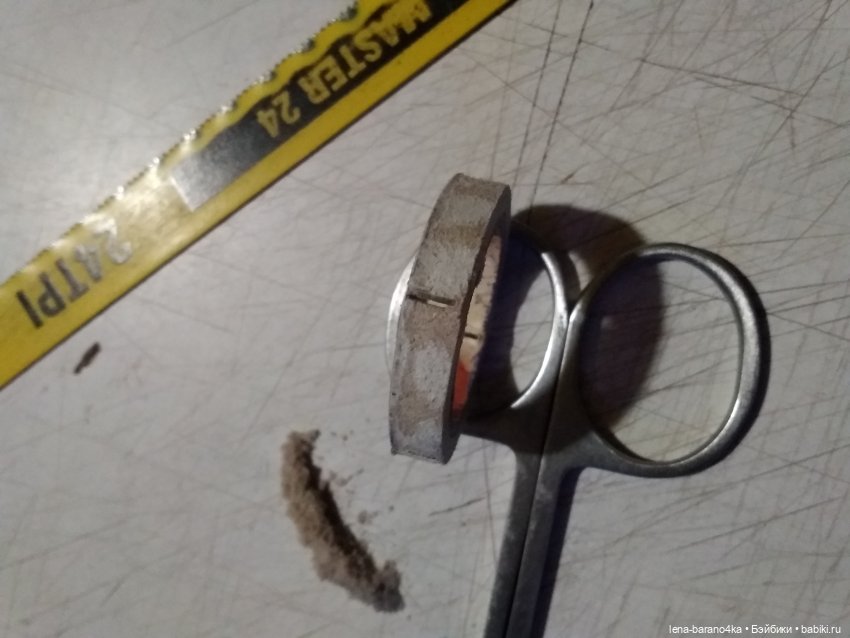

Полотном ножовки по металлу сделаем ровный пропил. Оставим 1-1.5мм, чтобы не повредить край.

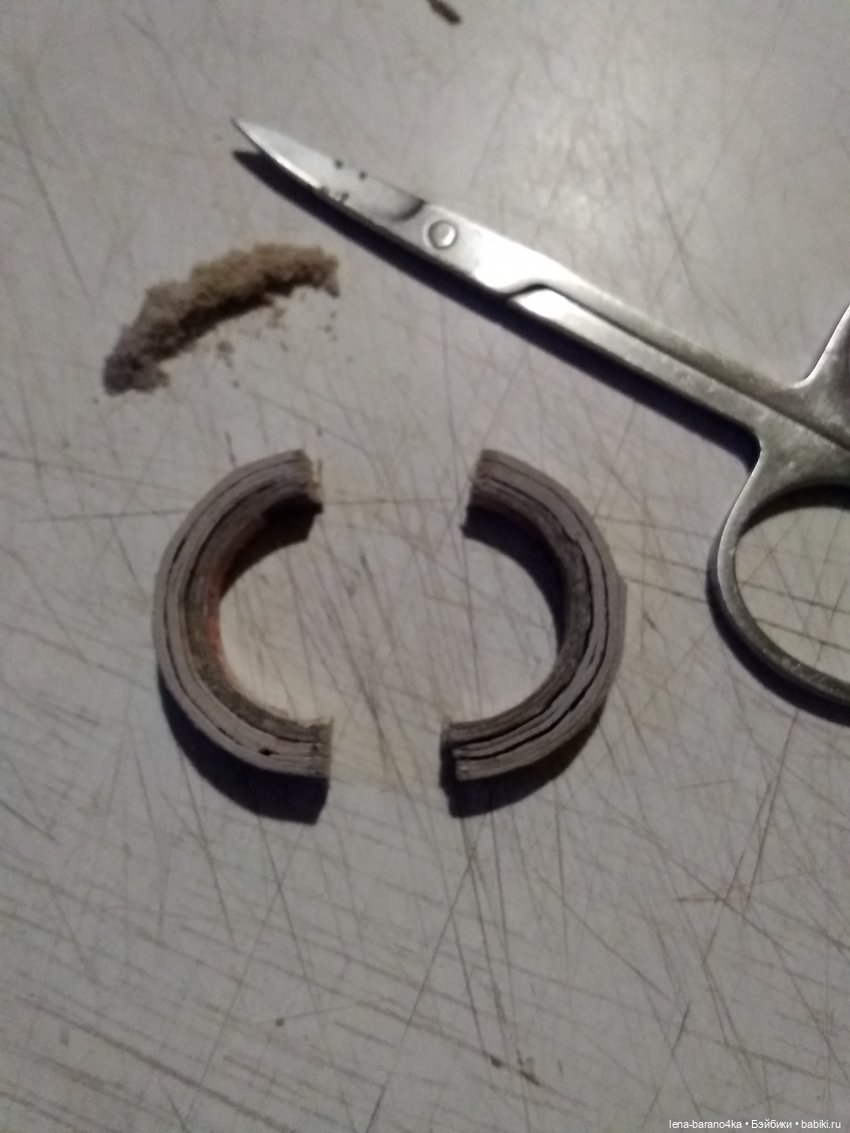

Два раза щёлкнем ножницами и кольца разделены.

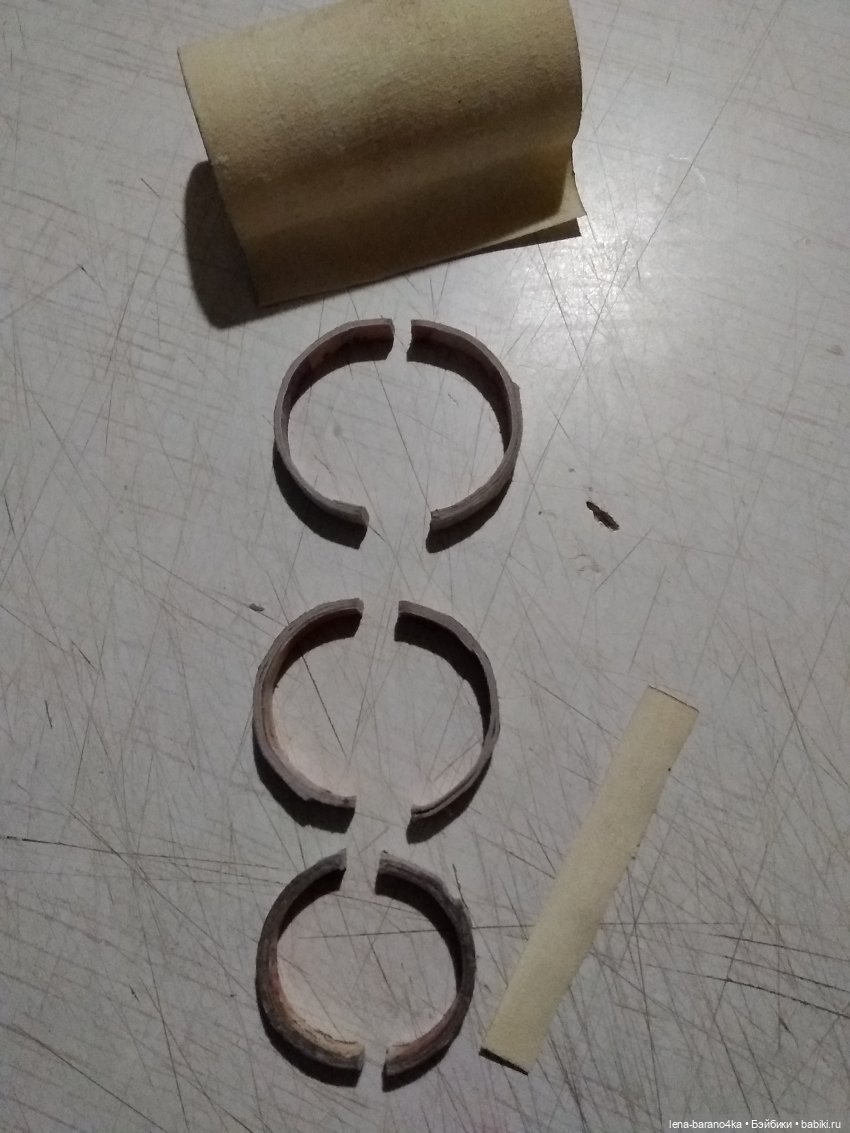

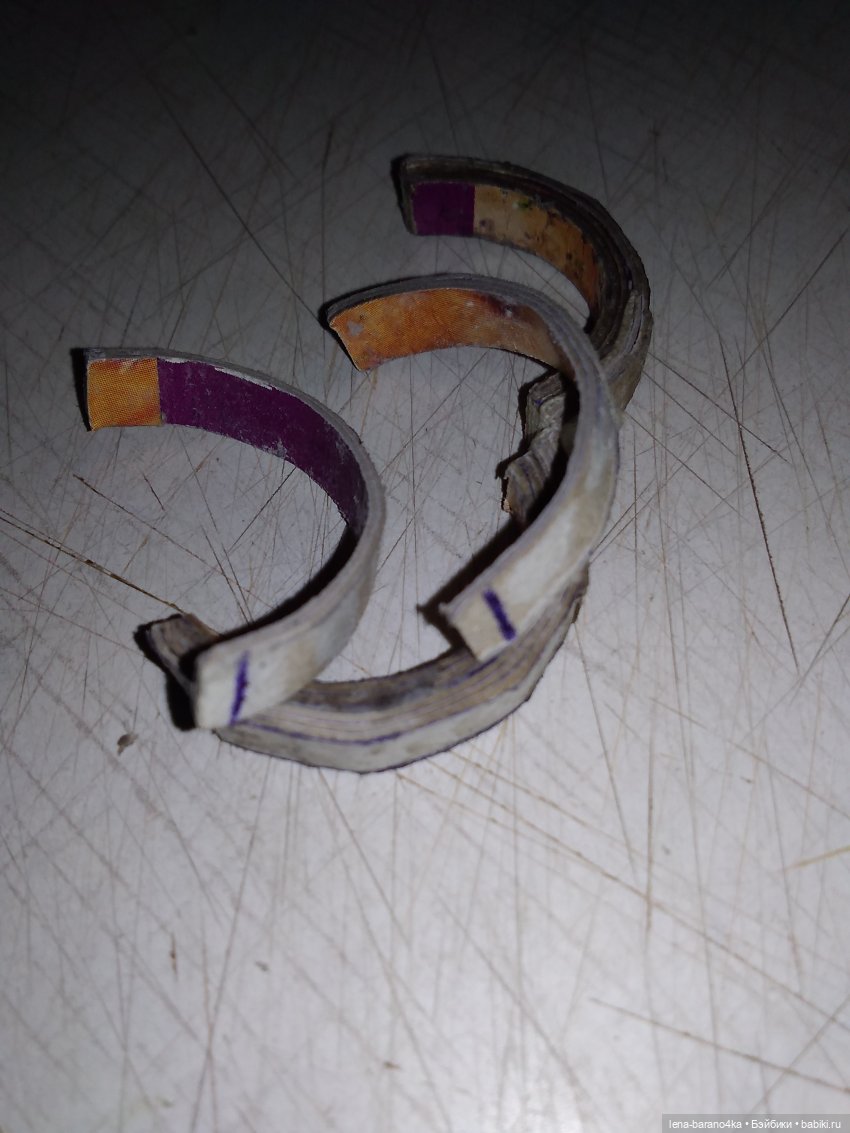

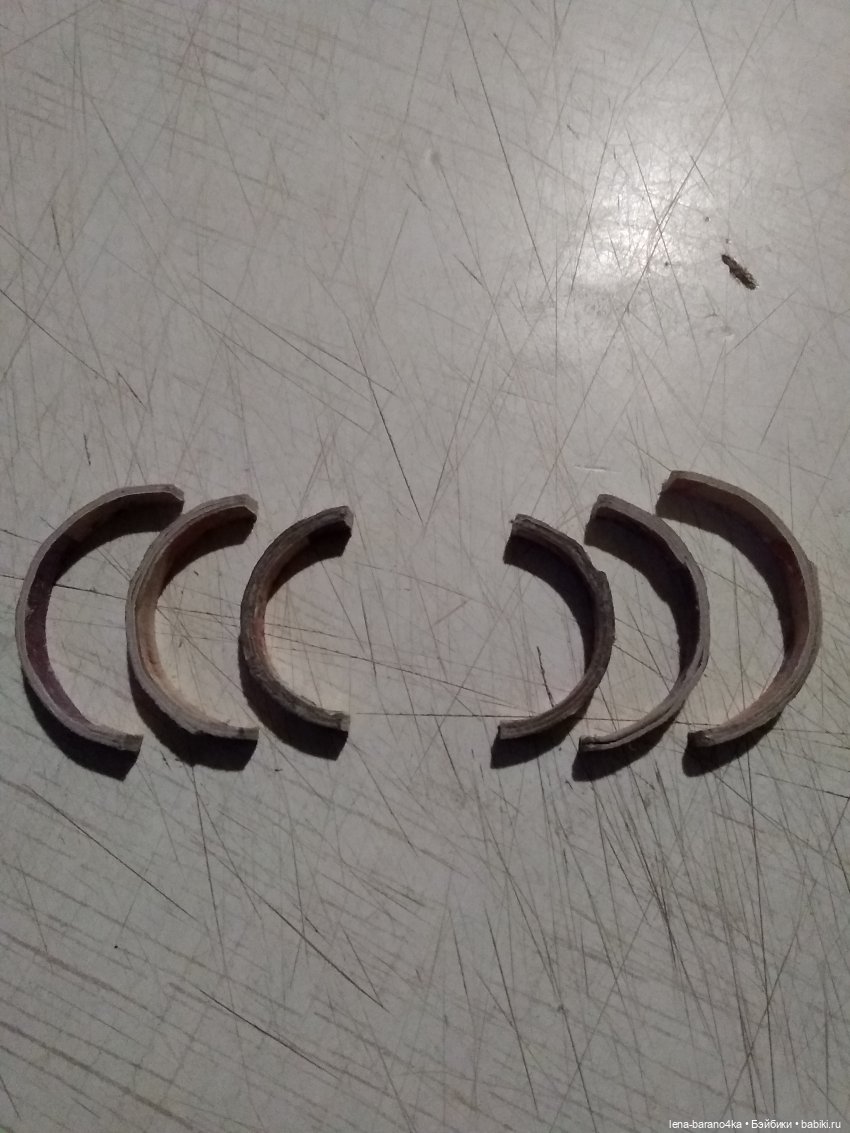

Итог, шесть симметричных деталей.

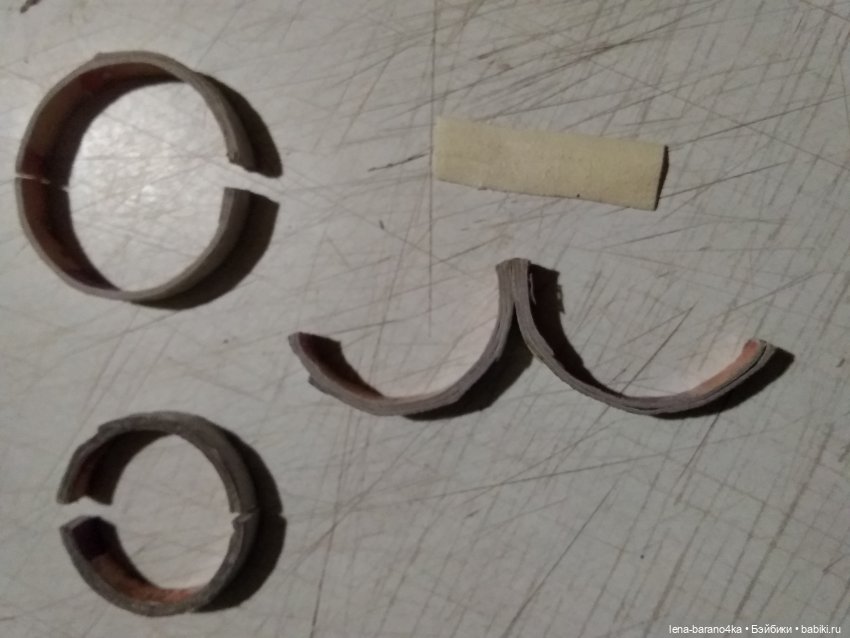

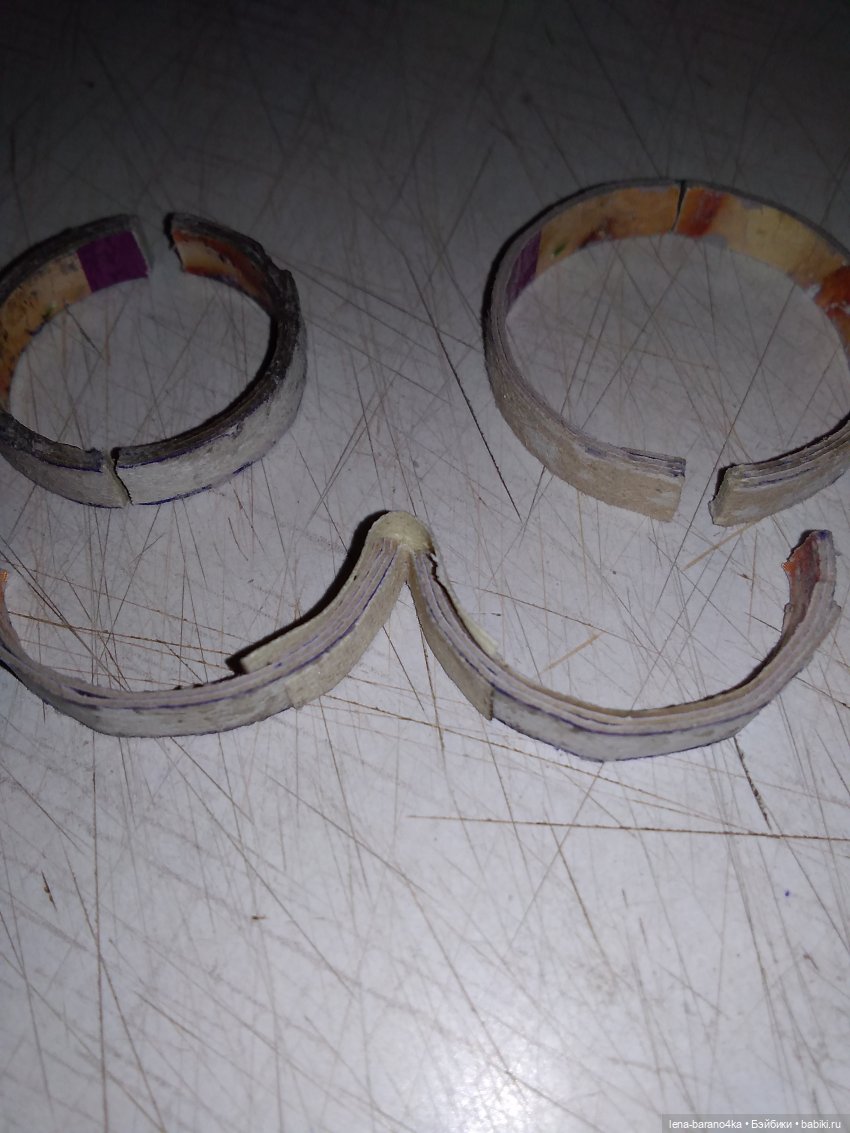

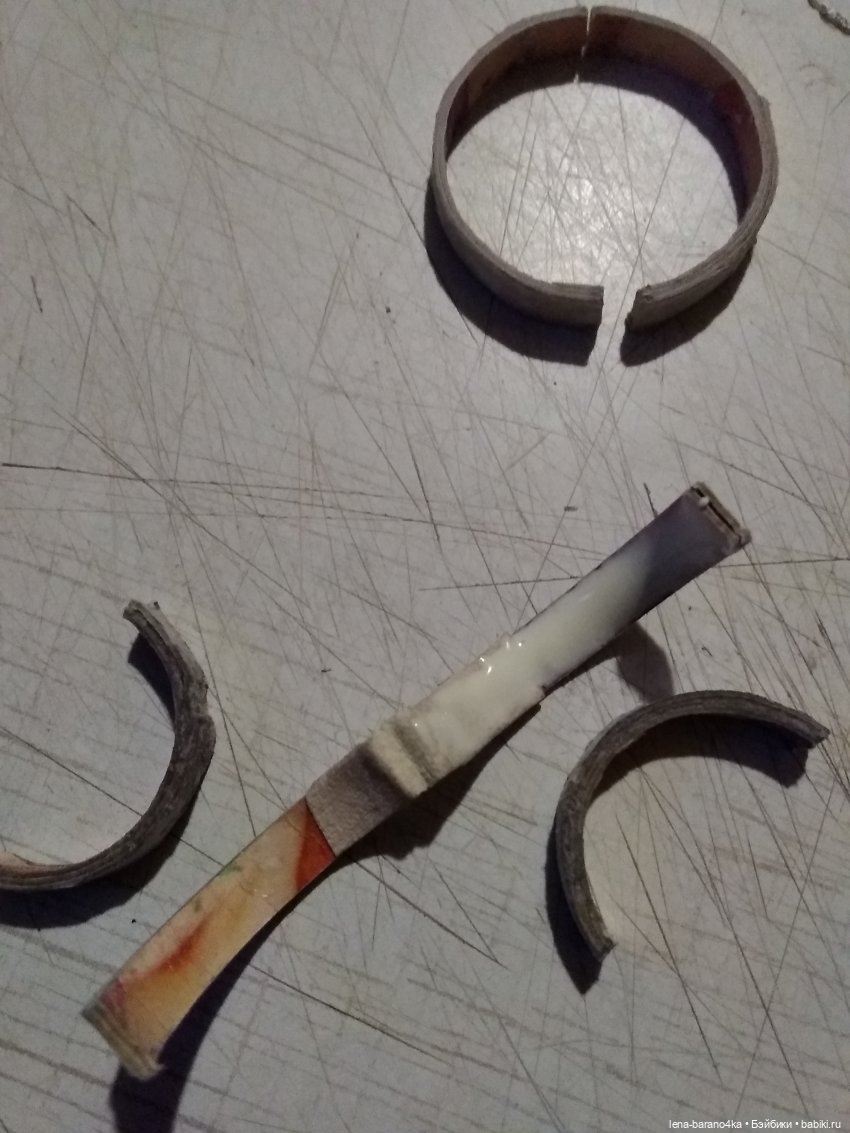

Разложим их по размеру и центральное кольцо склеим полоской лейкопластыря.
Срежем излишки и разведём кольцо.

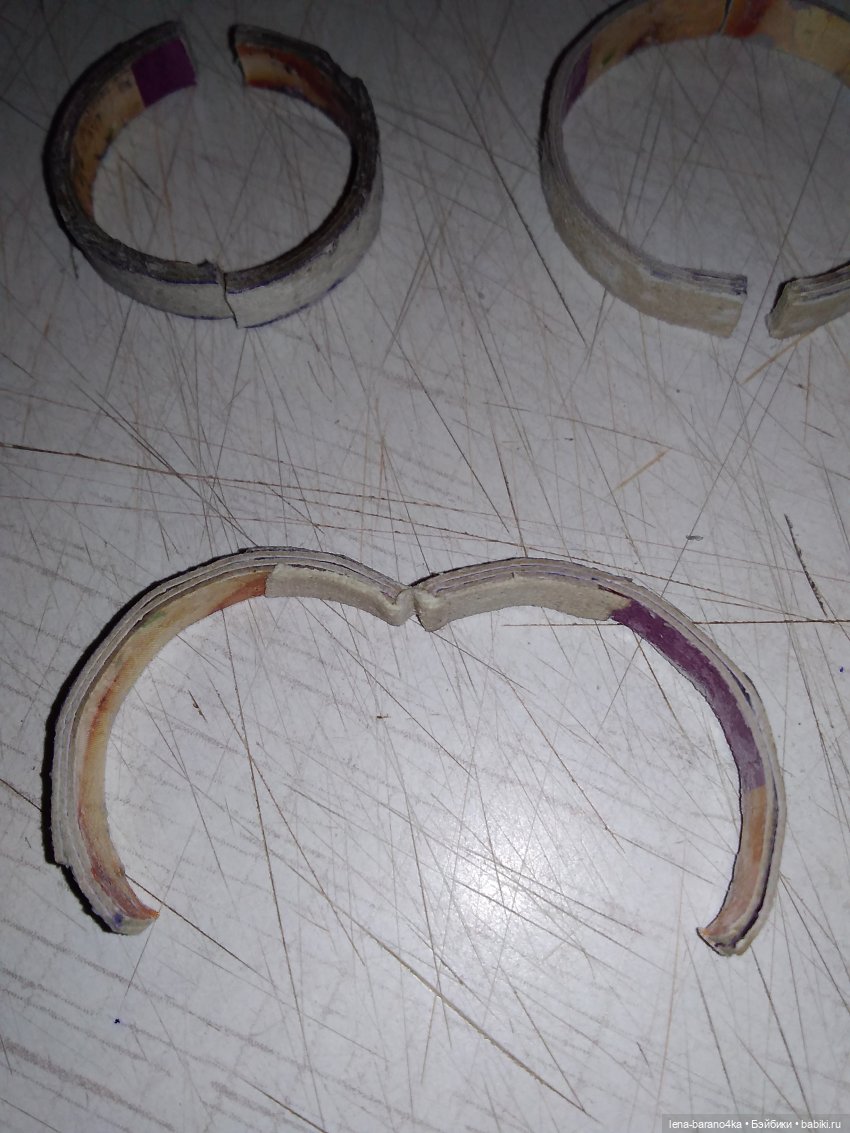

Добавим ещё одну полоску с внутренней стороны.
Удалим лишнее по краю.

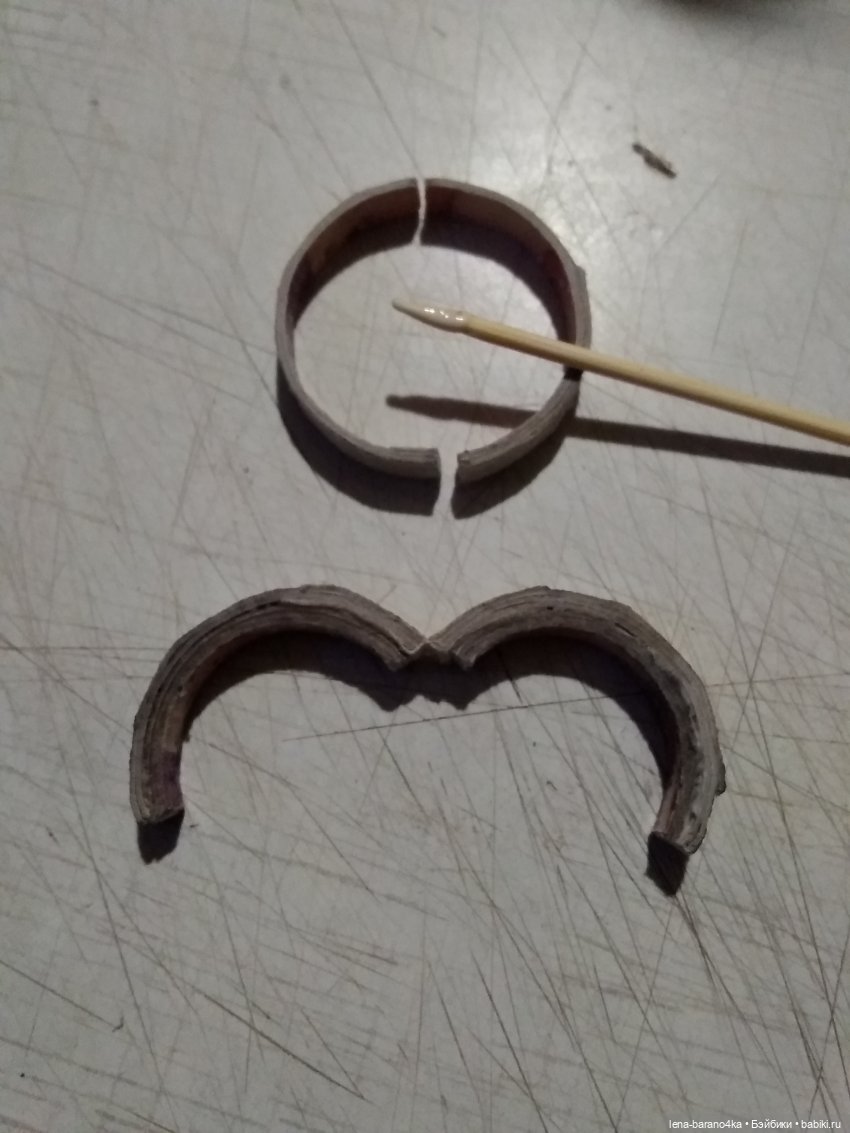

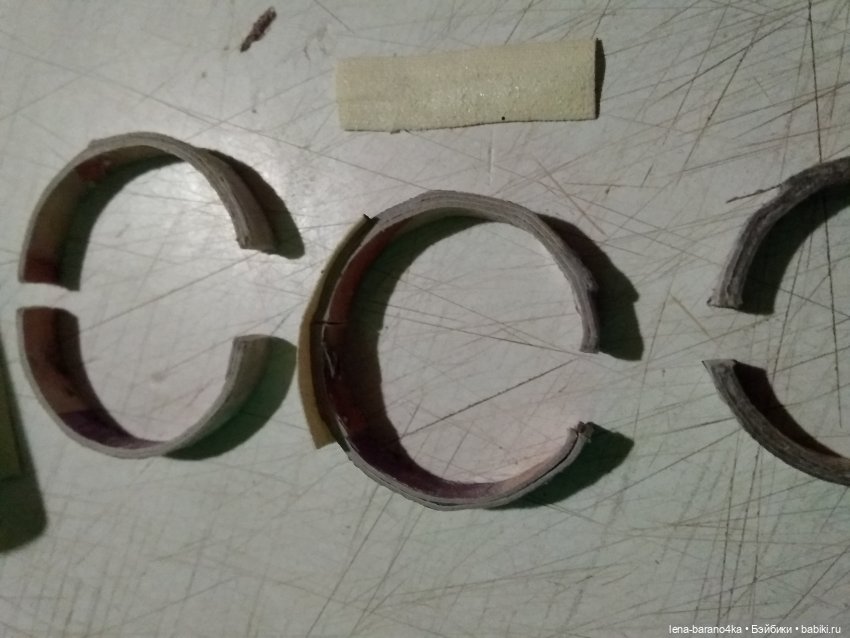

Смажем клеем внутренние половинки кольца и вклеим более мелкое.
На самом крупном кольце срежем несколько миллиметров.

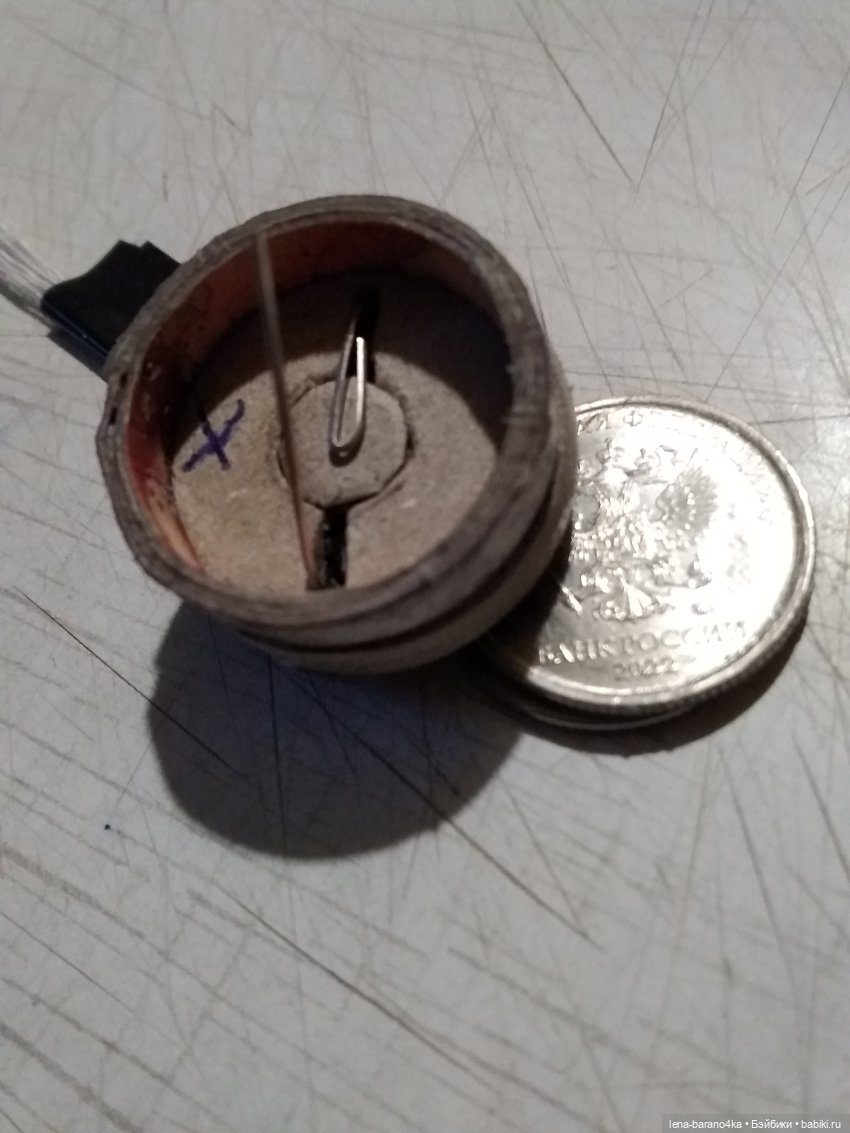

Приклеиваем детали с наружной стороны. Но, прежде убедитесь, что кольца могут свободно открываться и наружные не мешают им в месте соединения.

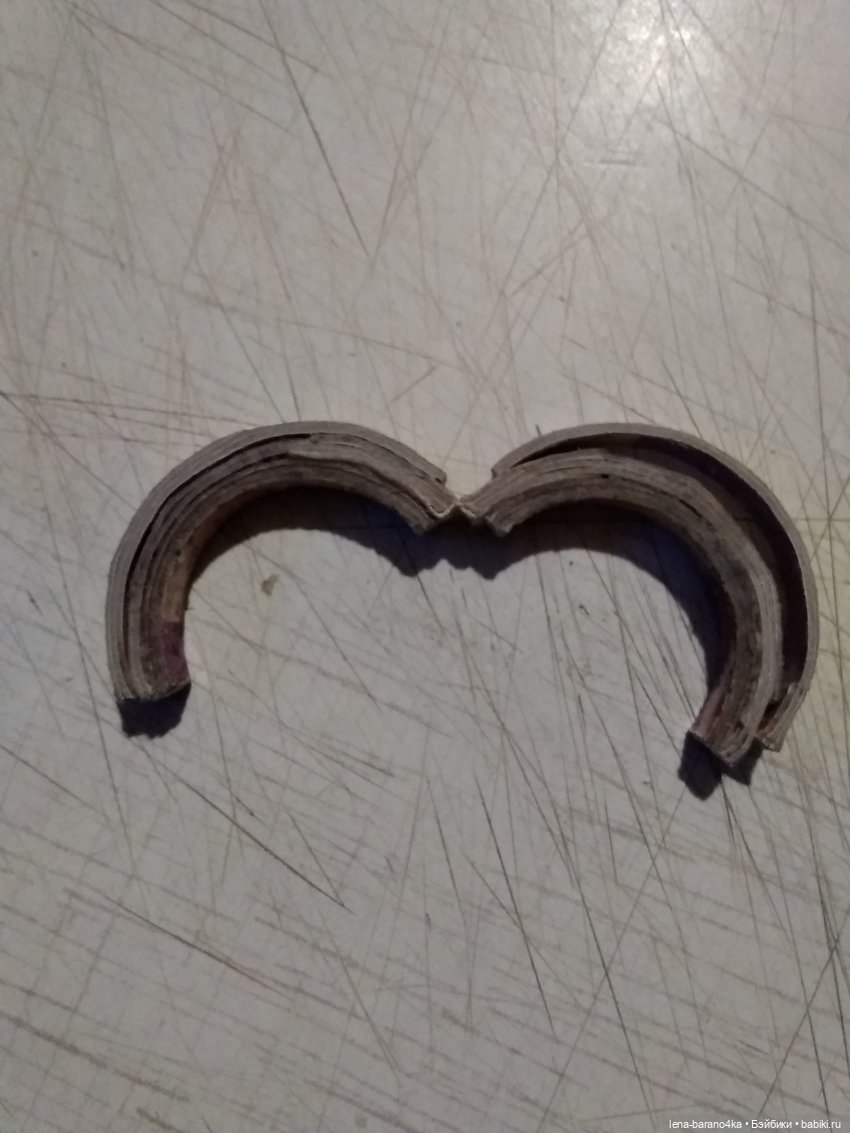

Готовая деталь.

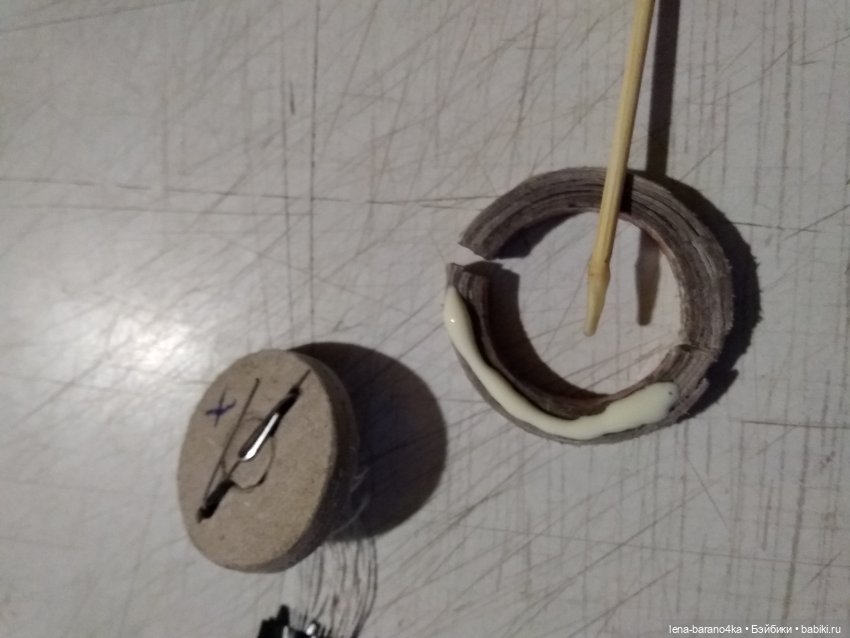

Одну половину детали смажем клеем…

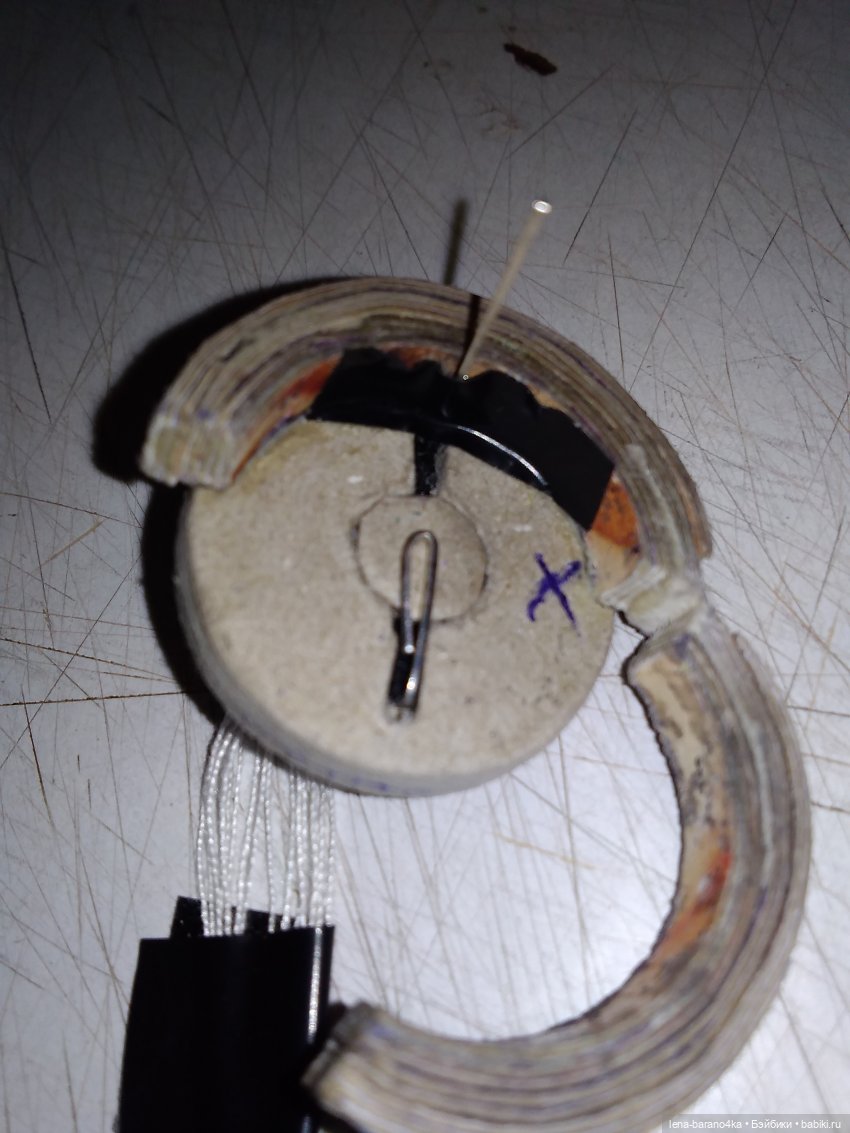

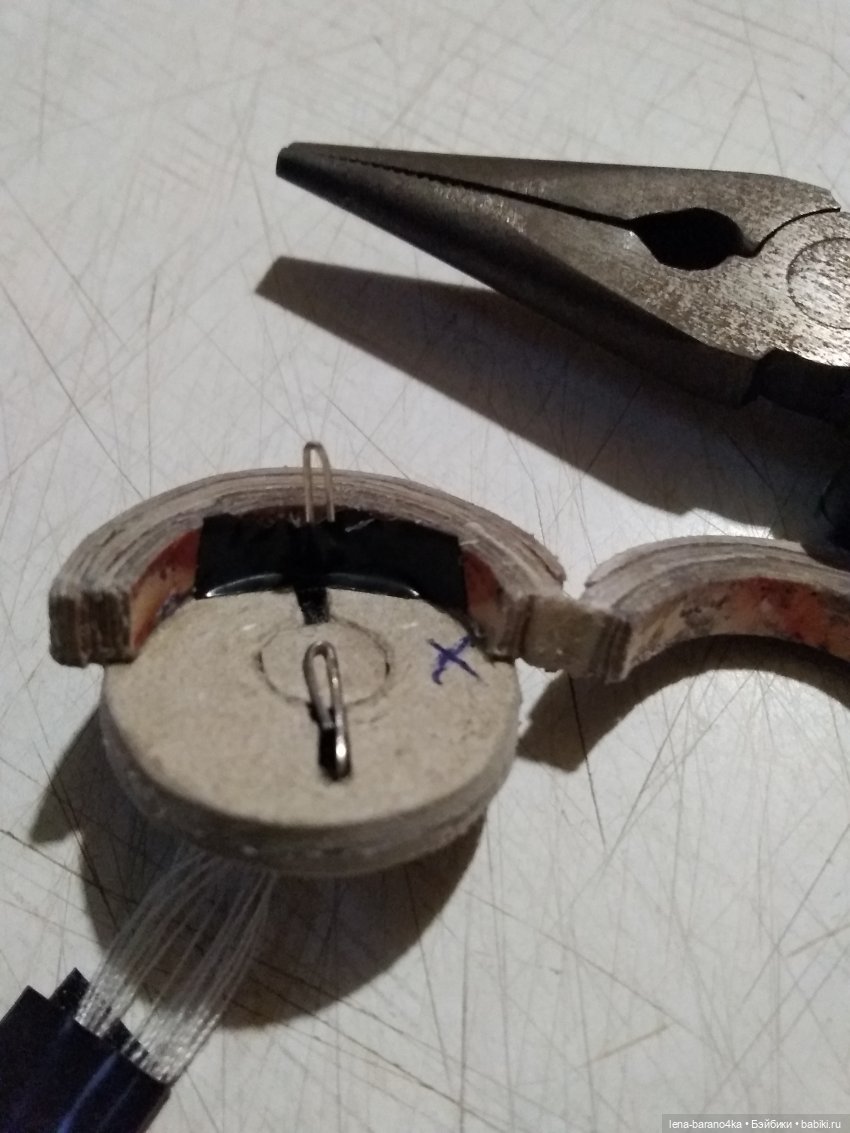

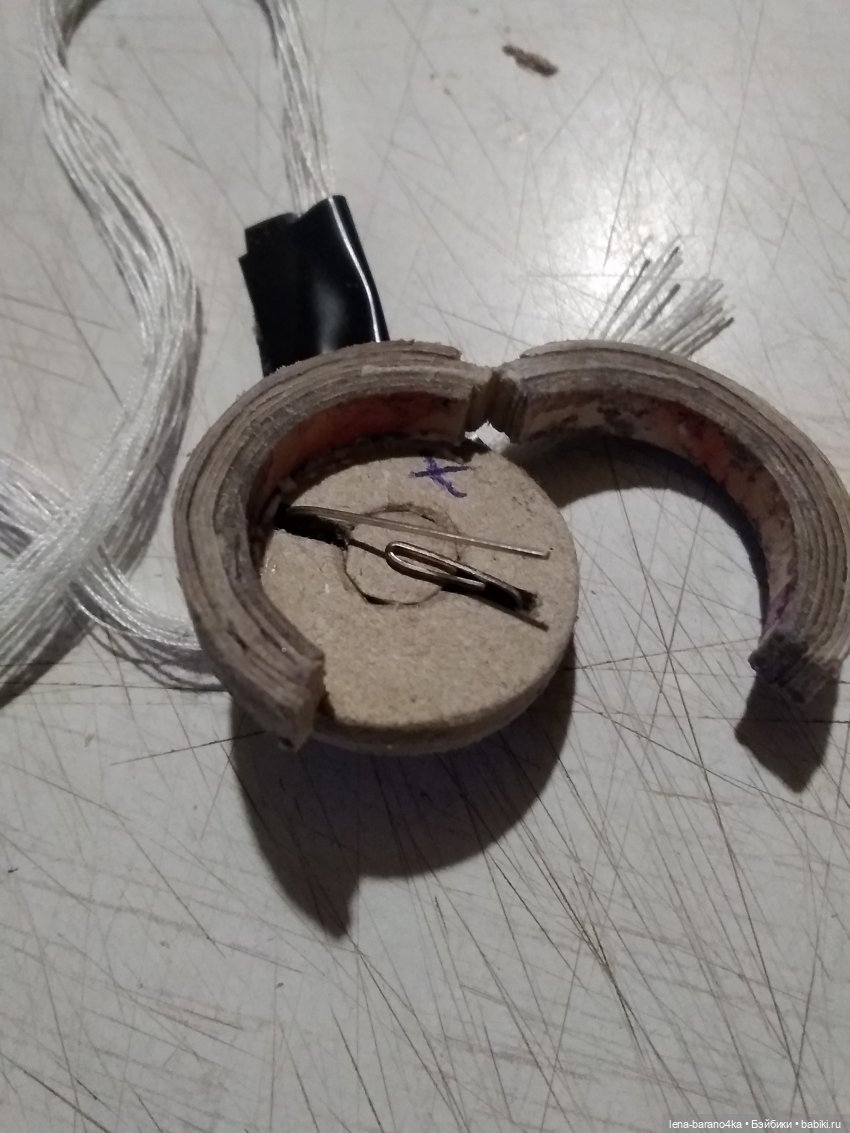

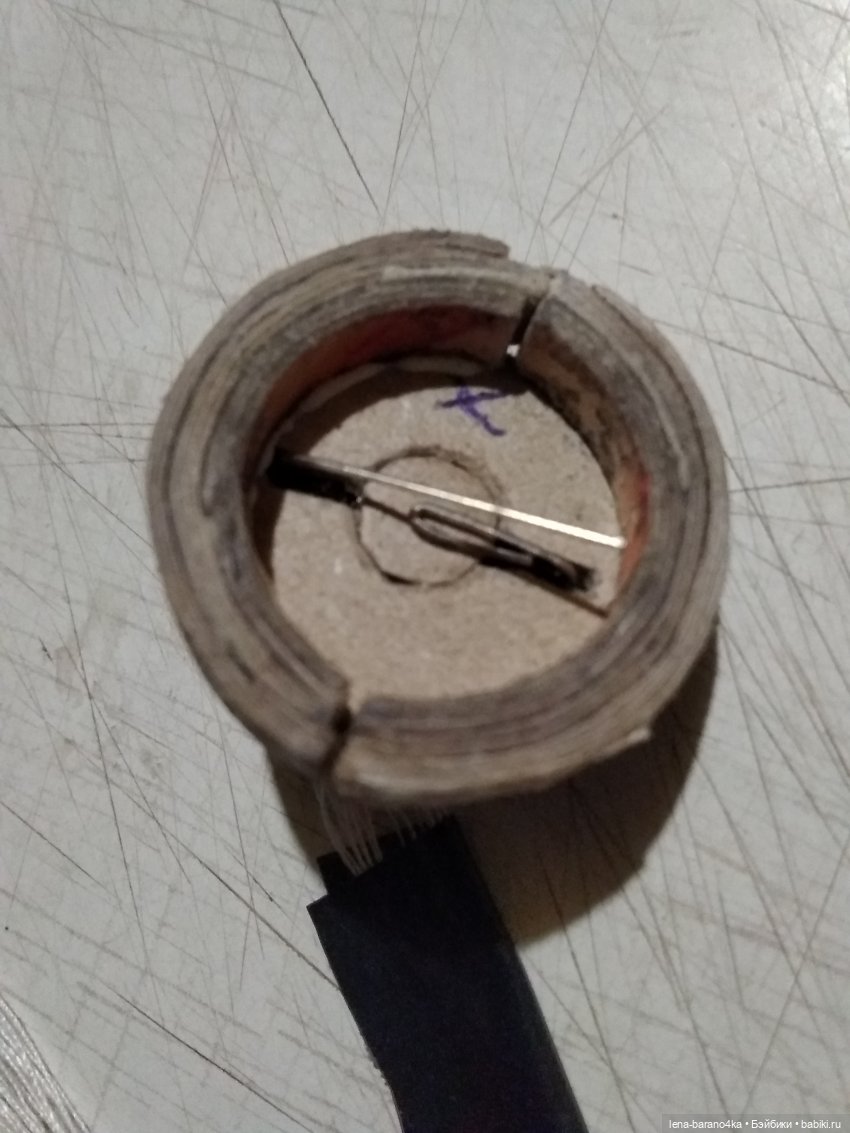

… и фиксируем к основе.
Аккуратно отогнём усик вверх и закроем кусочком изоленты.
Формируем петлю и загибаем её в низ.

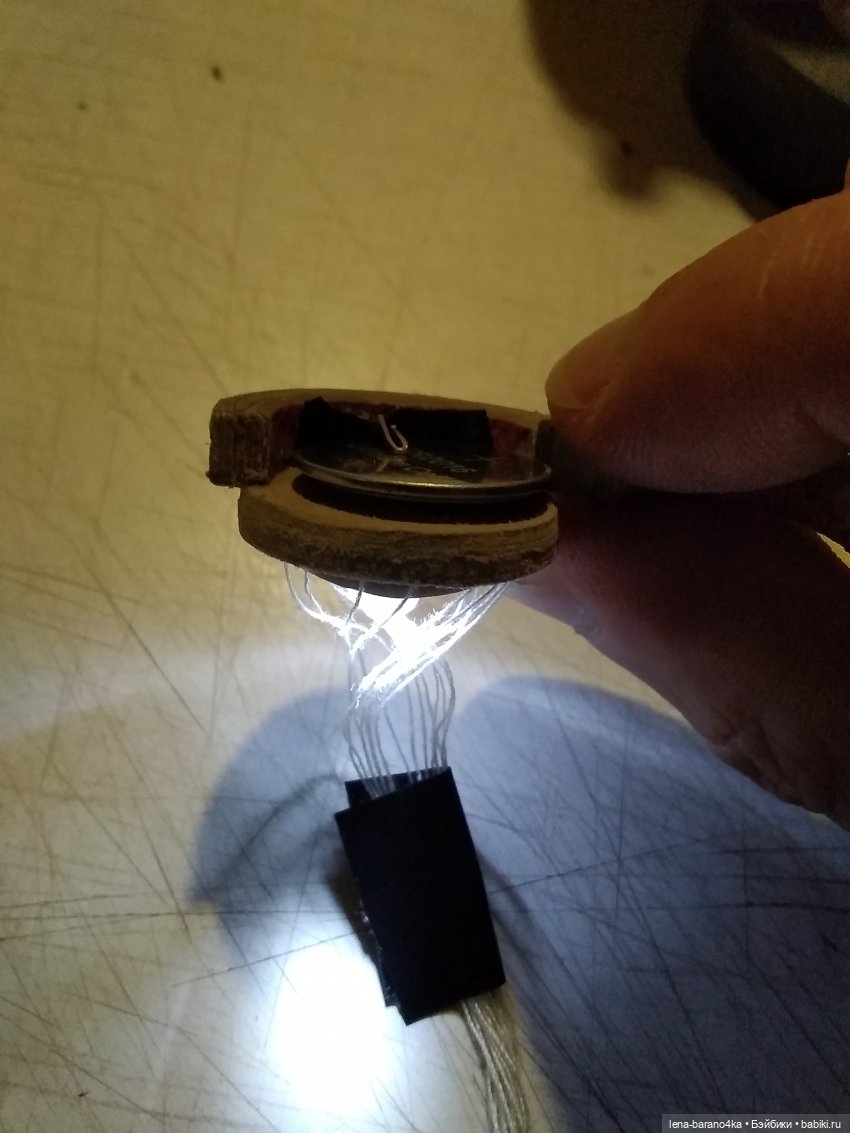

Тест на работоспособность. Вставим батарейку между контактами. Уря! Светит!
(Помните про направление тока? Если лампа не горит, просто переверните батарейку).
Добавим формы.

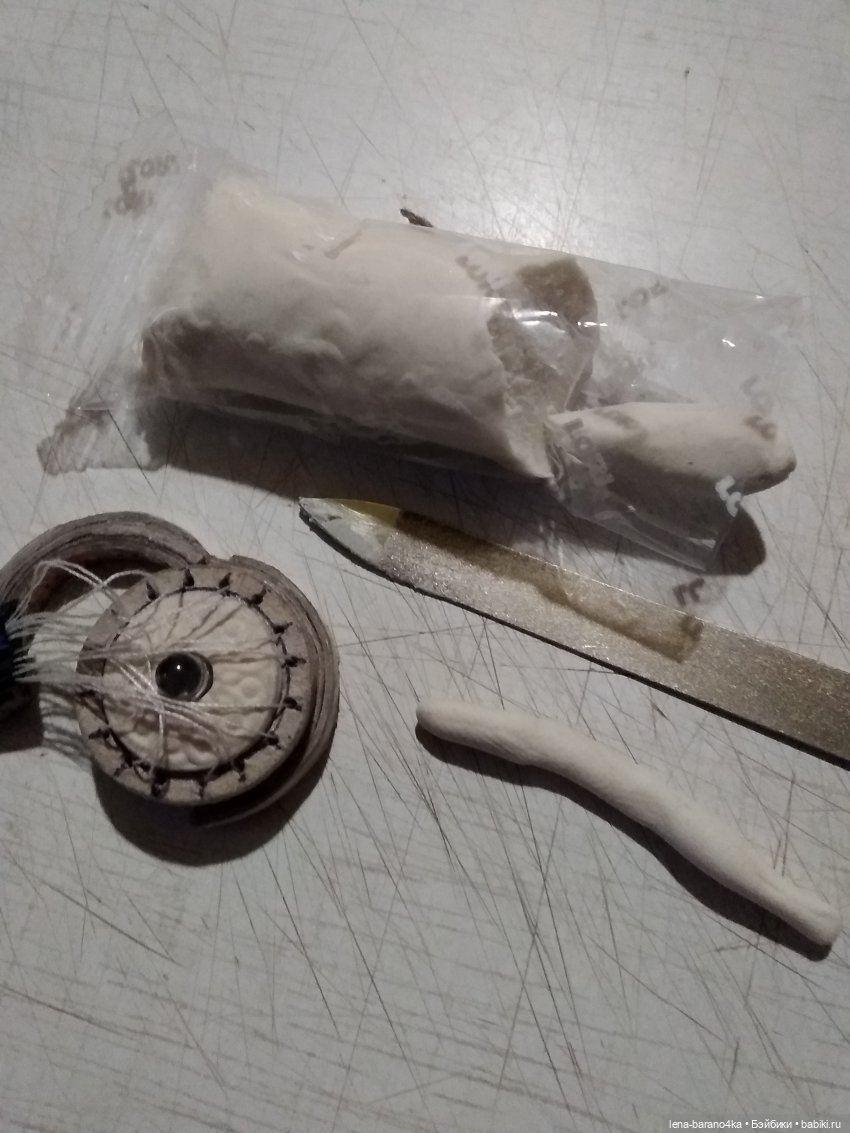

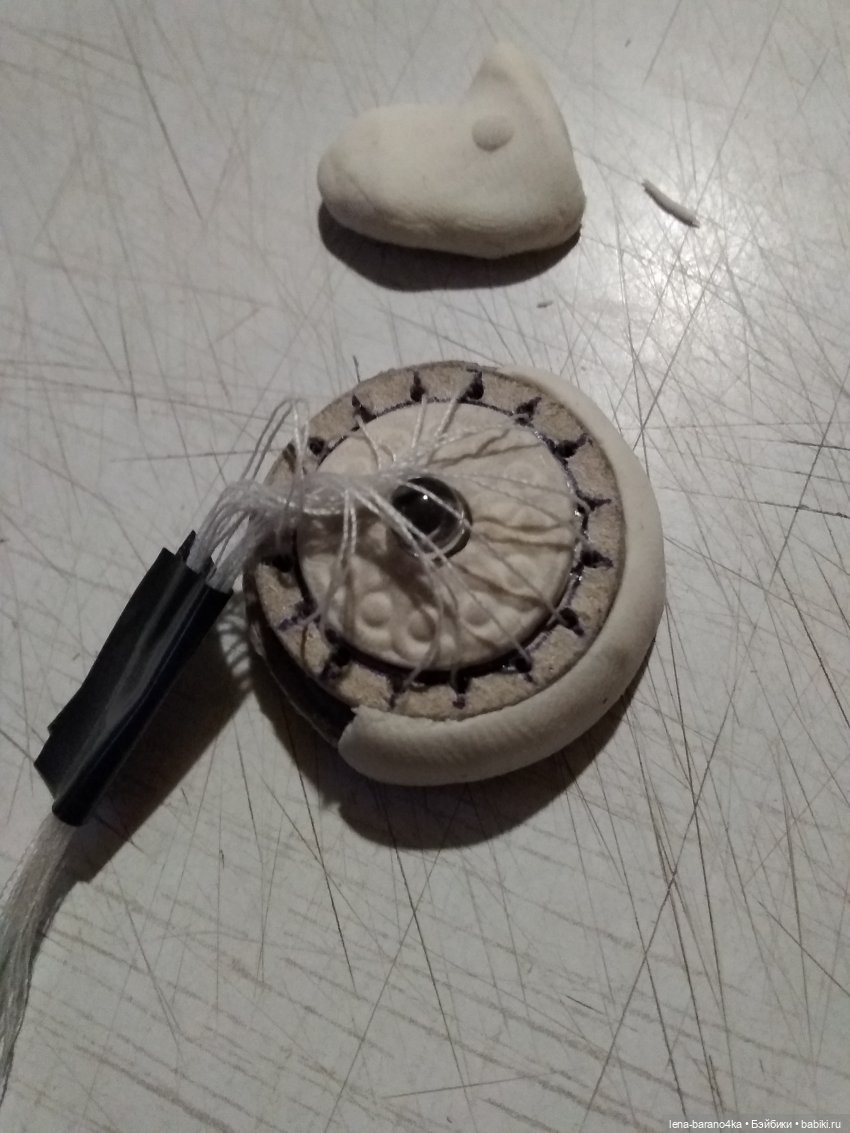

Из пластилина «застывайки» скатываем небольшую «колбаску».

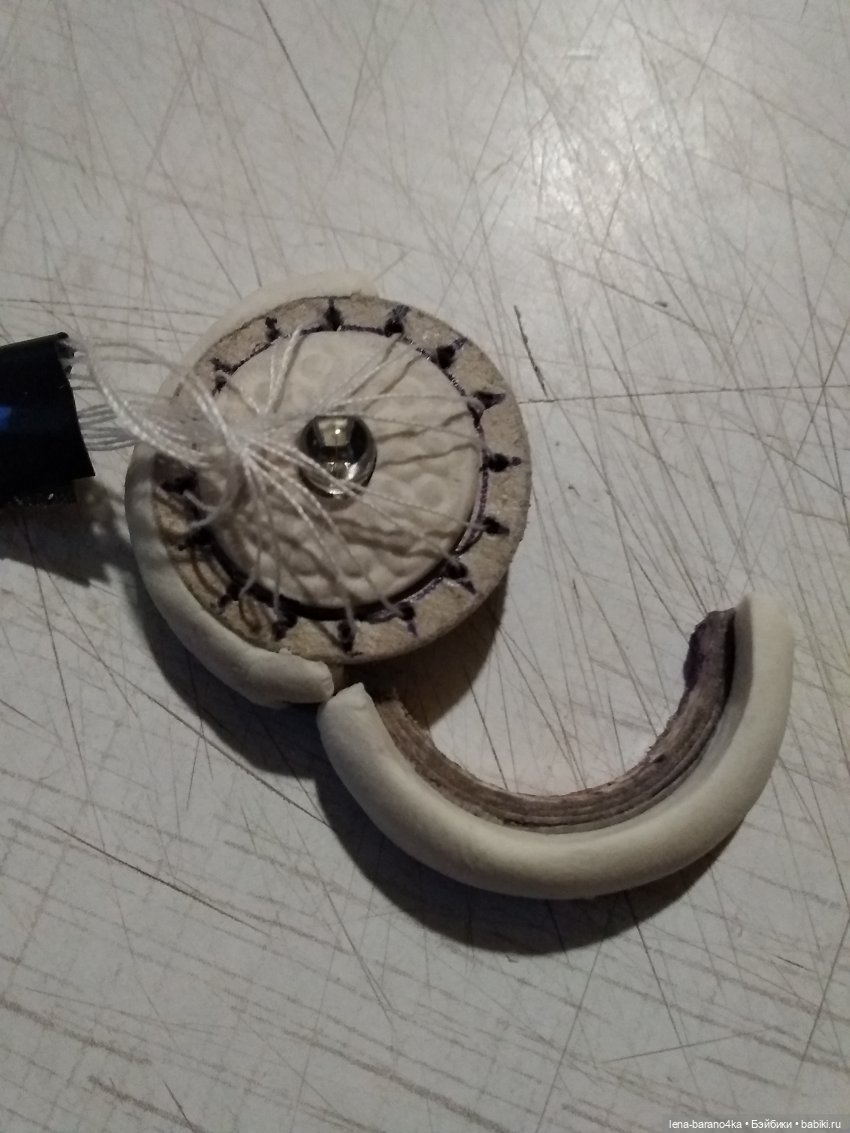

Плотно крепким на одну половинку основы.
Так же с другой стороны.

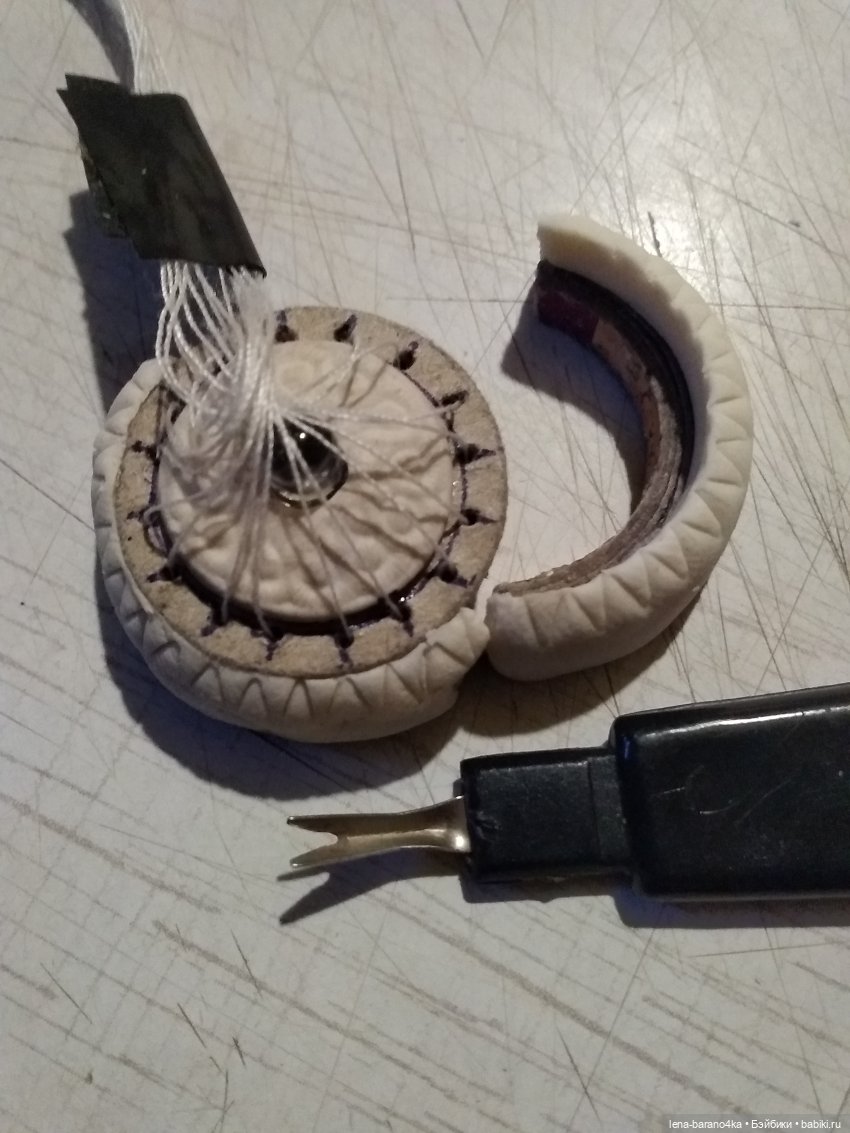

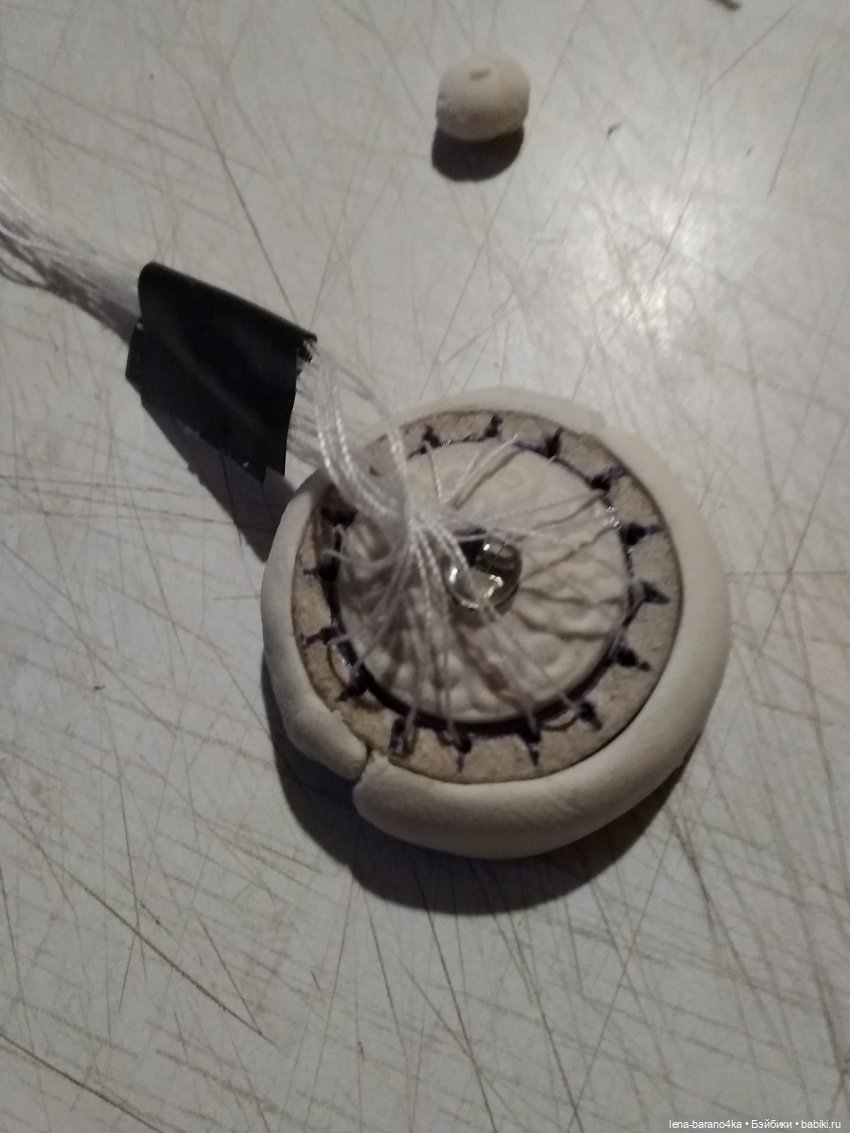

Делаем красивую, гладкую форму, попутно проверяя, что форма может открываться. Если есть мешающие фрагменты, то удаляем их.
Добавим ещё немного декора и отправляем деталь на просушку.
Важно! Сушите деталь в открытом состоянии, чтобы пластилин не прихватился по рёбрам основы. Временами не помешает аккуратно подвигать механизм в процессе высыхания.
Упс! :((
51-о фото и мой телефон начинает ловить глюки :))
Так что увидимся в следующей, заключительной части. Боитесь пропустить/потерять? Жмём кнопочку «Подписаться» в верху топика. А пока…
Всех люблю, всех целую.
Всегда ваша Елена.
Смотрите больше топиков в разделе: Интересные игрушки и фигурки (разное): редкие, винтажные, новинки
Теперь наведём красоту и отшлифуем край.
Помните про обрезки из центра, что мы сохранили?
Соединим несколько слоёв каплей клея и заполним (вклеим) центральное углубление.
Аккуратно загнём один усик в петлю.
Не очень плотно прижмём к основе.
На тонком!!! картоне (у меня это коробка от магазинной пиццы), уголком разметим ровный угол.
Отложим полоску в 5мм шириной.
Длина 21см.
Обернём монету и отметим место стыка. Отрезаем.
Кусочком тканевого лейкопластыря соединим концы в стык.
Срезаем излишки.
Для жёсткости, заполним форму стопкой из четырёх монет.
Оставшийся обрезок от полоски смазываем клеем и оборачиваем по форме.
Проверим полученный размер на батарейке (увы, :)) на фото она спряталась под монеткой).
Снова укладываем стопку монет в кольцо и оборачиваем пищевой плёнкой.
Новую полоску оборачиваем вокруг формы и отмечаем место соединения. От этой отметки и до конца смазываем клеем.
Плотно оборачиваем вокруг и ждём, пока клей хорошо прихватиться.
Разбираем и получаем два кольца.
Теперь основа стала чуть больше, но требуется ещё одно кольцо.
Снова собираем монеты и два кольца, и экранируем плёнкой.
Как и раньше добавляем ещё одну полоску. Оборачиваем, отмечаем, смазываем остаток, клеим.
Теперь выступ, что надо…
… и у нас есть три кольца.
Собираем их вместе. Выравниваем край…
… и сглаживаем наружную сторону.
Разделим кольца пополам.
Полотном ножовки по металлу сделаем ровный пропил. Оставим 1-1.5мм, чтобы не повредить край.
Два раза щёлкнем ножницами и кольца разделены.
Итог, шесть симметричных деталей.
Разложим их по размеру и центральное кольцо склеим полоской лейкопластыря.
Срежем излишки и разведём кольцо.
Добавим ещё одну полоску с внутренней стороны.
Удалим лишнее по краю.
Смажем клеем внутренние половинки кольца и вклеим более мелкое.
На самом крупном кольце срежем несколько миллиметров.
Приклеиваем детали с наружной стороны. Но, прежде убедитесь, что кольца могут свободно открываться и наружные не мешают им в месте соединения.
Готовая деталь.
Одну половину детали смажем клеем…
… и фиксируем к основе.
Аккуратно отогнём усик вверх и закроем кусочком изоленты.
Формируем петлю и загибаем её в низ.
Тест на работоспособность. Вставим батарейку между контактами. Уря! Светит!
(Помните про направление тока? Если лампа не горит, просто переверните батарейку).
Добавим формы.
Из пластилина «застывайки» скатываем небольшую «колбаску».
Плотно крепким на одну половинку основы.
Так же с другой стороны.
Делаем красивую, гладкую форму, попутно проверяя, что форма может открываться. Если есть мешающие фрагменты, то удаляем их.
Добавим ещё немного декора и отправляем деталь на просушку.
Важно! Сушите деталь в открытом состоянии, чтобы пластилин не прихватился по рёбрам основы. Временами не помешает аккуратно подвигать механизм в процессе высыхания.
Упс! :((
51-о фото и мой телефон начинает ловить глюки :))
Так что увидимся в следующей, заключительной части. Боитесь пропустить/потерять? Жмём кнопочку «Подписаться» в верху топика. А пока…
Всех люблю, всех целую.
Всегда ваша Елена.
Смотрите больше топиков в разделе: Интересные игрушки и фигурки (разное): редкие, винтажные, новинки
Обсуждение (12)
Ну, на самом деле, просто очень подробно написано, вполне всё логично, хотя, думаю, впоследствии Вы и сами можете упростить конструкцию, если хорошо подумать, можно какое-нибудь уже готовое кольцо подобрать или что-то в этом роде.
А так — да, очень интересно, практическое инженерное решение, и оформление очень эстетическое.
Батарейку можно менять.
Единственный минус — нельзя поменять саму лампочку. Всё-таки рано или поздно светодиод может перегореть, и тогда надо делать всю конструкцию заново. Я для такого случая мастерил что-то вроде крохотного патрончика из двух тонких металлических цилиндриков, изолированных друг от друга — оборачивал «усики» лампочки толстым алюминием от конфет «Стрела», кажется. Фото не делал, увы. К этим цилиндрикам подводил два проводка, проводки шли к батарейке. То есть у меня блочок с батарейкой размещался отдельно, там же был и выключатель, размыкающий цепь. Потом у светодиода усики отрезал очень коротко и просто вставлял их в «патрончик». Если перегорит — можно легко вынуть, вставить новый.
А у Вас, чтобы выключить лампочку, надо будет каждый раз вынимать батарейку, или будет предусмотрен выключатель?
Вашу конструкцию, однозначно, сохраню в избранное — очень интересная и рабочая
Жду продолжение
Пройдём по пунктам :)
Ну, да. Лампочка вмонтирована капитально. Но если вспомнить срок службы светодиодов, то лет на сто точно хватит. Ведь это не освещение в квартире :) и играют, как правило при включенном свете в комнате :) Такие источники нужны, как правило для съёмки. И если она погорит минут десять для кадра, особой беды не случиться :))
Способов воплощения масса. И ваш мне тоже приглянулся :) Но я ставила себе задачу сделать как можно проще. Чтобы любой смог повторить. Избегала выключателей нарочно. По простой причине, что вот у нас в городе, найти подходящий, ну никак :(( Также может быть и у других.
И да, это только один из вариантов воплощения. Так сказать база. Идея для полёта фантазии :))
Я планирую использовать такой метод для напольных светильников/подсвечников. Спрятать элемент в основании. Взял, включил, поставил :)))
Но огромное спасибо за высокую оценку моей скромной поделки :))
Люблю вас и слежу за публикациями.
А вот тут я Вас сейчас немного огорчу…
Ну, не так сильно) Немного)
Причём это огорчительно так же и для меня) Сейчас объясню:
Дело в том, что светодиоды — любые — в токопотребляющей цепи не работают без т.н. токоограничивающего резистора. Ну, то есть, работают, но недолго)))))) Светодиоды так устроены, что очень сильно потребляют ток, просто говоря, и поэтому, включённые в цепь напрямую, сильно греются и очень-очень быстро перегорают.
Данное обстоятельство печально и для меня, поскольку вот в чём, а в электрике я не волоку
Ну, вот, также как Вы — соберу интуитивно цепь напрямую — светится — светится, ну, и хорошо)))
К чему это я — при сборке цепи напрямую светодиод, конечно, будет светиться, но — увы, не очень долго, далеко не 100лет

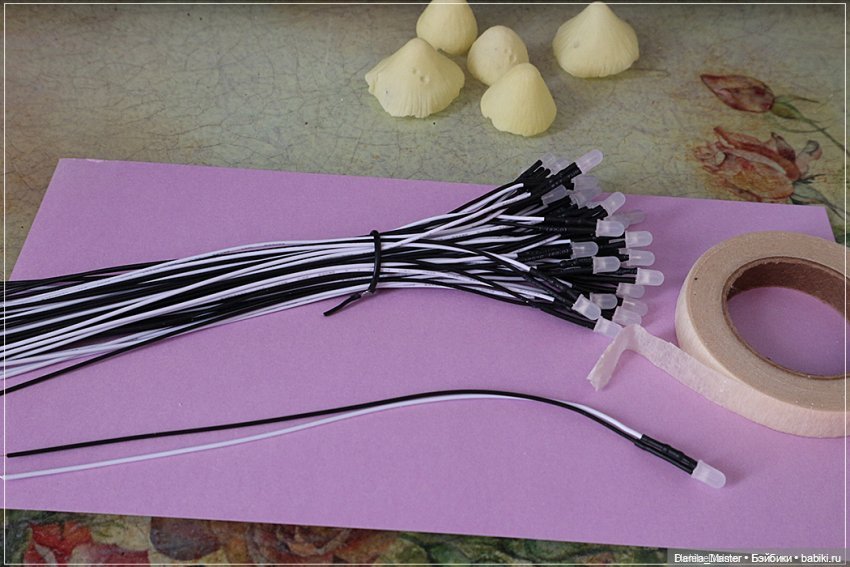

Я даже как-то в топиках наших форумчанок однажды видел купленные на Алиэкспрессе уже готовые светодиоды — с проводками и резисторами! Выглядит это так
Картинку взял в топике у кого-то, к сожалению, не помню, у кого. Если будут возражения — уберите тогда комментарий мой, что ли…
Так да, обратите внимание — возле светодиодов, где припаяны проводки — там такое утолщение — это уже припаян резистор нужного сопротивления, и вот с ним светодиоды и будут работать неограниченно долгое время.
С Аликом лично я не дружу, поэтому таких наряженных светодиодов тоже себе заказать не могу, увы.
А с выключателями — это как раз просто. Я себе, в итоге, купил микрокнопки-выключатели, они очень удобные, да, но пока этого не сделал, просто устроил размыкатель цепи в ручном режиме. Проще говоря — втыкал и вынимал проводок из контакта с батарейкой вручную)))
Вы настолько искусно в инженерном плане продумываете конструкцию, что, думаю, немножко покумекав, сообразите, как собрать удобный разъёмный вручную контакт из проводков и батарейки. Да можно — как это часто делается в китайских фонариках или светильничках — тупо всовывать и вытаскивать кусочек тонкого пластика между телом батарейки и усиком светодиода, чтобы каждый раз не вытаскивать саму батарейку.
Высокая электрика увы совсем не моя тема :)) Тут мы схожи :)) Значит будем на пару учить матчасть :)))
(Чуть со стула не навернулась, подумав об этом).
А вот про диоды мне такого не рассказали
:(( Беда-печаль. Хотя интересовалась у знающих людей. Сказали только, что жрёт много…
А с заказами через инет, та же история. Никак не встретимся :))
Вот и изобретаем ЛИСИПЕД :)))

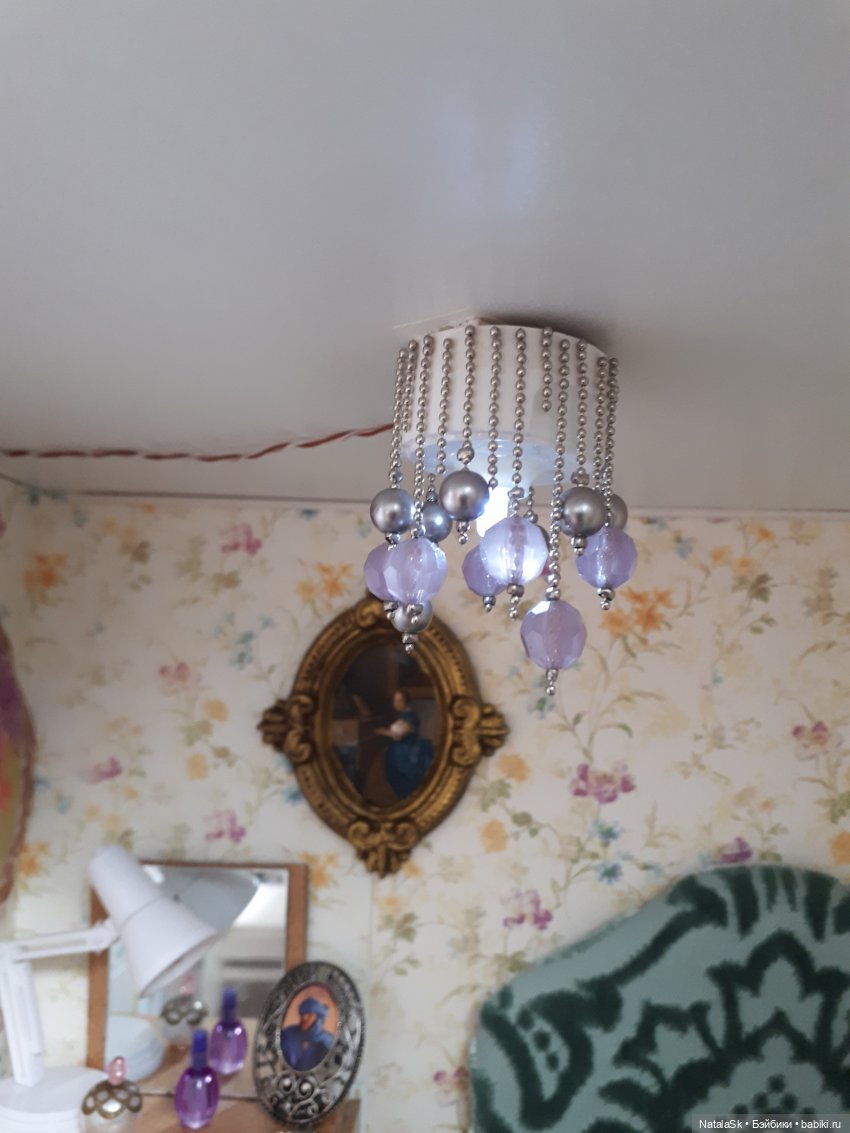

Не знаю. У меня напрямую с батарейками собраны светильники в домиках без всяких резисторов (абсолютно уверена). Первые люстры работают уже шестой год. Полет нормальный. Было дочки забывали выключить, сутки светили, пока я не замечала. Первые светодиоды, я даже еще не знала где купить. Были оторваны от старого компа, снимала с мышек.
1) ретро проводку — безумно нравится
2) чтобы люстры не трогать для включения.
Поэтому нашла малепусенькие кнопки выключатели (на али).
А дальше везде по разному. Есть люстры сделанные из лампочек-свечек. Там батарейка в основе люстры, от батарейки выведены провода на выключатель. Есть через выключатель на отдельный блок с батарейкой, закрепленный в незаметном месте.
