Из пушки по воробьям или рисуем труселя в CADe

Пока едут краски, Крипа сидит на сейфе и сторит планы на будущее.
И я понял что надо ее, хоть немного, приодеть. Не май месяц, прелестями светить.
Я смущаюсь, жена ревнует, дети отпускают ехидные замечания.

Посмотрев топики я понял, что ничего не понял. На крупных кукол шить хорошо, а чего с этой мелюзгой делать?
Кружевные резинки это круто, но тут все труселя будут тогда из резинки. И кружев у меня нет.

Вспомнил что когда-то жена училась на швею-закройщицу и я помогал ей мерки снимать, да разные мудреные карманы складывать.
Вааще не проблема, подумал я. Сейчас мерки сниму, инструкцию открою, и каак все нарисую. Ага-ага.
Мерки-то снялись без проблем. Держать в руках линейку, штангель и метр я умею.
А вот с инструкцией возникли проблемы. Еле нашел написаную человеческим языком. Везде просят скачать, за денежку, готовую и подставить свои размеры.
Труселя… За денежку… Да тут многие их просто на глаз шьют. Правда, подозреваю, у низ глаз наметан и руки откуда надо растут.
Надо будет залезть на чердак. Там должны были остаться книги и конспекты.

Вы сейчас скажете, CAD это сложно, это комп нормальный нужен, это денег стоит.
Сложно симметричные стрелки на глазах рисовать. Я знаю кучу дам которые так и не освоили эту премудрость.
Я ж не мазохист, я выбираю простые инструменты. Наш с вами выбор LibreCAD. Весит немного, бесплатный, работает и под Windows и под Linux, есть русский интерфейс.
Создан под двухмерное проектирование и простой как табурет. Ну и мне так привычнее, яжынженегр))

Вступление закончилось. Началась инстркция.
Идем на сайт и качаем программу. Я рекомендую качать стабильную версию. Для тех у кого неважно с импортными языками, вот прямая ссылка https://github.com/LibreCAD/LibreCAD/releases/download/v2.2.1.2/LibreCAD-v2.2.1.2-win64.exe
Возможно вам понадобиться VPN для обхода санкций.
При первом запуске вас спросят язык интефейса- выбираем русский, язык командной строки-оставим английский, и систему измерения выберем мм

Тут должна быть картинка, но ее нет, потому что у меня он уже стоит.

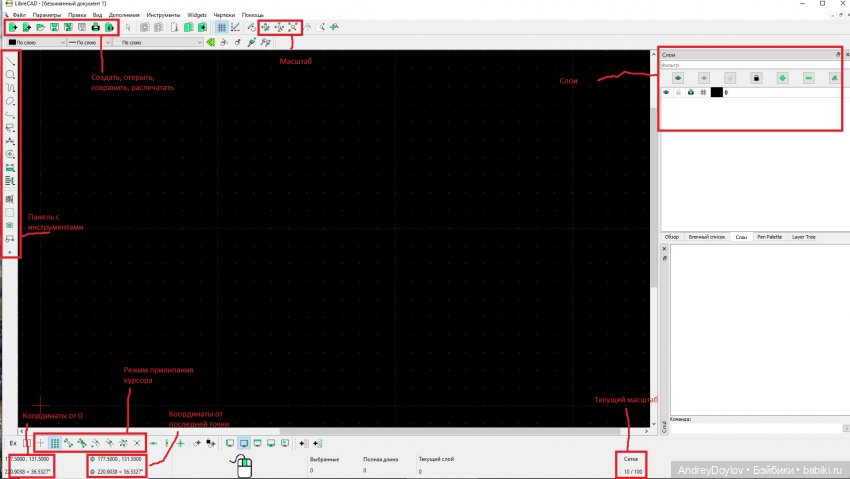

Дальше у вас откроется рабочее окно. На картинке я коряво отметил с чем мы будем работать.

Автор пишет:
«Для построения выкройки-основы женских трусиков нам понадобятся мерки:
Ст — полуобхват талии
Сб — полуобхват бедер
Длина трусиков = длина паховой области, измерить от линии талии спинки, через паховую область до линии талии переда.»

У меня получилось
Ст=58, Сб=70 Длина=100 (это в мм)

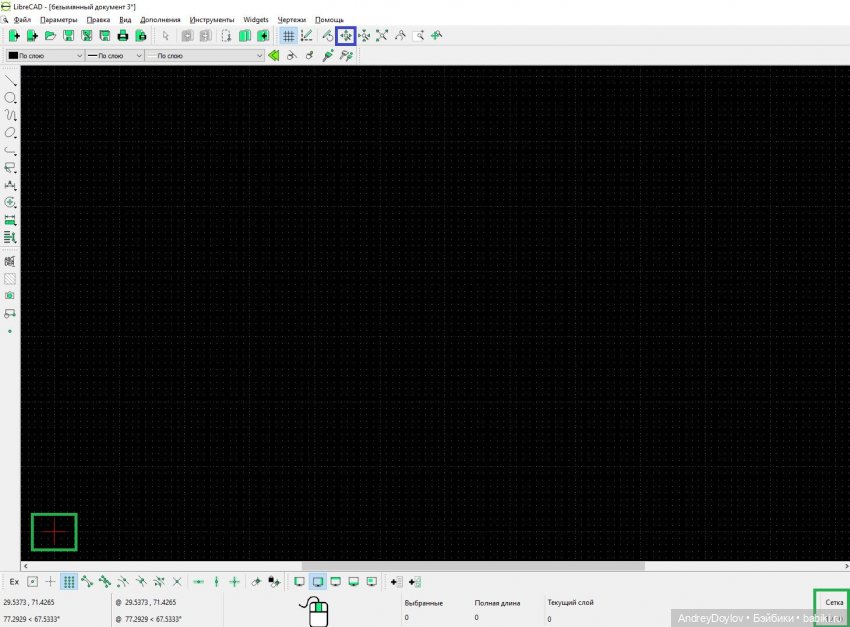

Кнопочкой отмеченой синим, или колесиком мышки менем масштаб чтоб получились миллиметры.
смотрим чтоб сетка, (отметка зеленым) стала как у меня. При этом не теряем нулеву отметку(тоже отмечена зеленым)

«Начертить прямой угол с лучами равными по длине: ось У вниз= Длина трусиков»

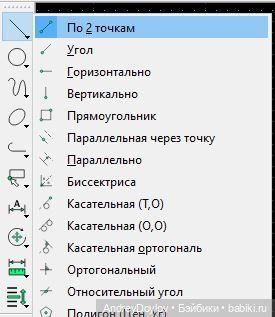

Жмем на линию, выпадаем меню, выбираем «по 2 точкам».

Теперь, для того чтоб нарисовать линию, нам нужно будет щелкнуть левой кнопкой на ее начале и конце.
Программа будет ждать остальные точки(например для рисованиия квадрата). так что после второй точки мы щелкнем правой кнопкой (или нажмем esc) и закончим линию

Нам придется подвигать экран ползунками.

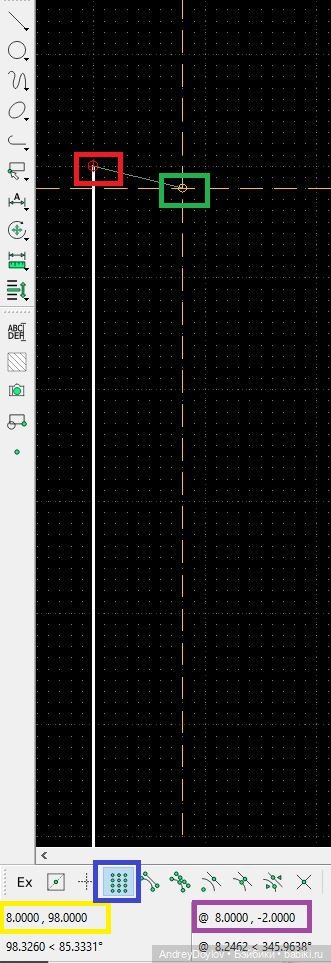

Обратите внимание, синим отмечен режим залипания и курсор у нас сам прилипает к точкам. Красным отмечена наша последняя точка. Зеленым я отметил курсор мышки. Желтое это позиция курсора относительно 0. Фиолетовым это его же позиция относительно последней точки(та что отмечена красным)
Так что мы можем легко ориентироваться и понимать куда нам щелкать

«Длина оси Х = Полуобхват талии
Горизонталь на уровне бедер. Ее местоположение на оси У = Длина трусиков/2 плюс 3 см (3 см в иасштабе 1/6 это 5 мм)
Ширина выкройки на уровне бедер = Полуобхват бедер
Точки, ограничивающие линии талии и бедер, соединить наклонной прямой.
Нижняя часть трусиков — ластовица — шириной 5 см (или 8мм в масштабе)»

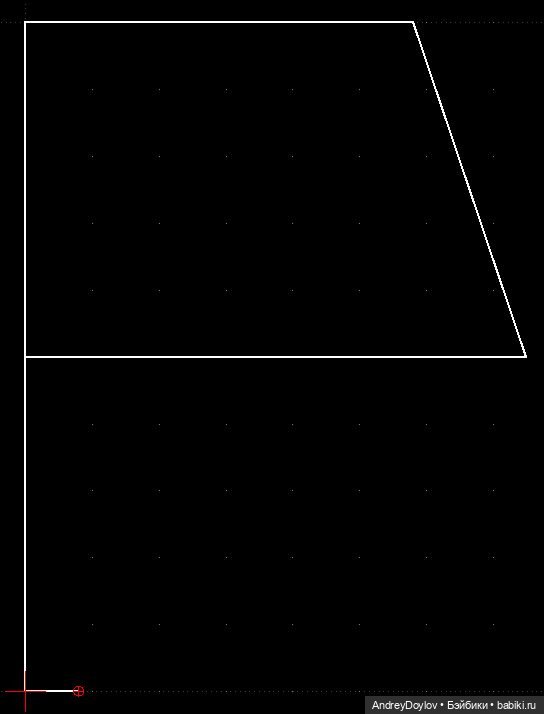

Выполняем закрепляющее упражнение, рисуем остальные прямые.


«Соединим линию ластовицы и линию бедер наклонной прямой, которую после оформим вогнутой линией с прогибом равным 3 см.»

Соединяем

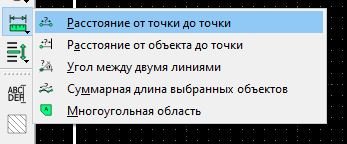

Замерим длину. Для этого выберем линейку

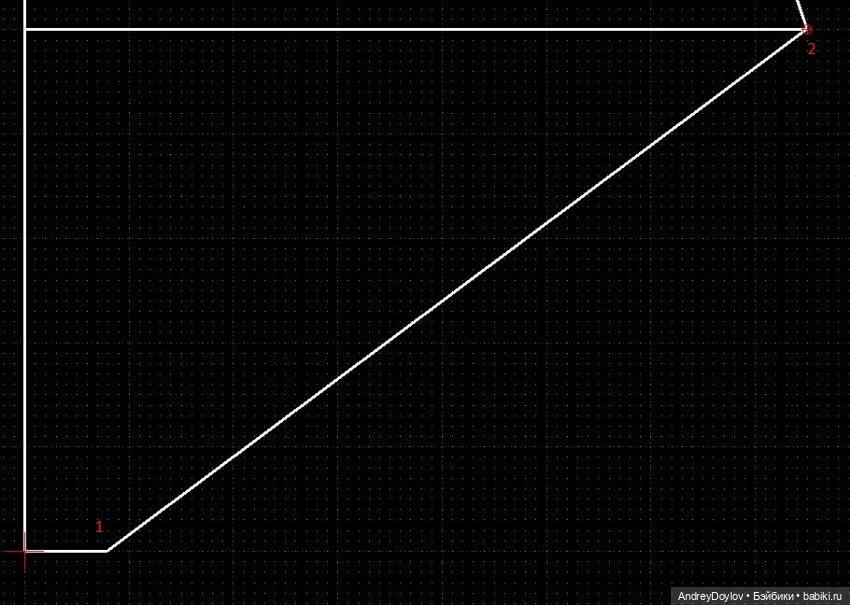

Жмем на углы 1 и 2

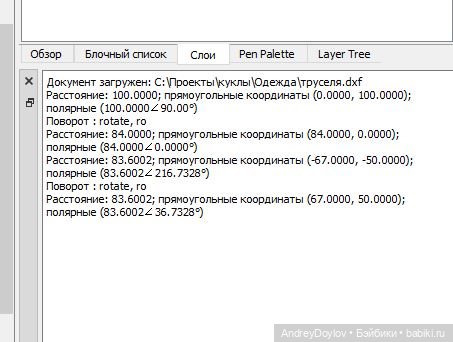

Смотрим справа результат

Теперь щелкаем на замеренной линии. она выделится и станет пунктирной.

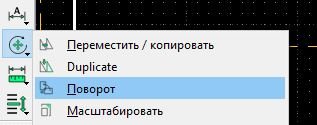

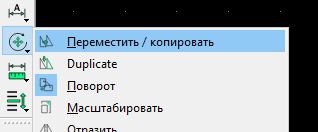

Выбираем в инструментах поворот

Отмечаем центр вращения в точке 1 (нижний конец)

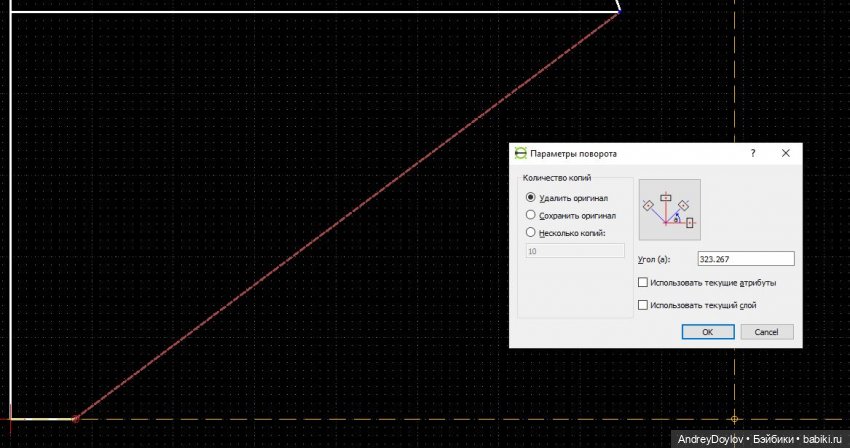

базовая точка в точке 2(верхний конец), кладем ее горизонтально, выбираем «удалить ориинал» и жмем «Ок».

83.6 округлим и поделим пополам(не заморачиваться же с долями мм) пусть будет 42.

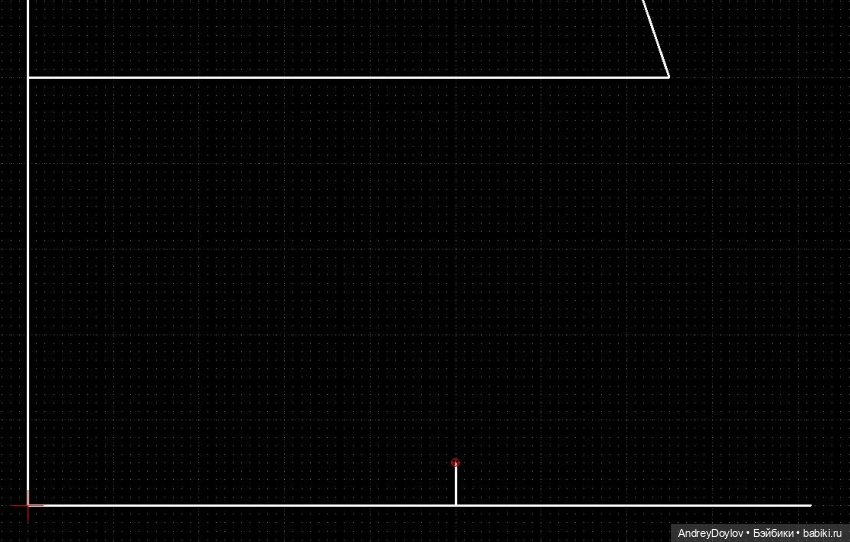

Отступим от края 42 и проведем вертикаль на 5 мм(3 см в 1/6)

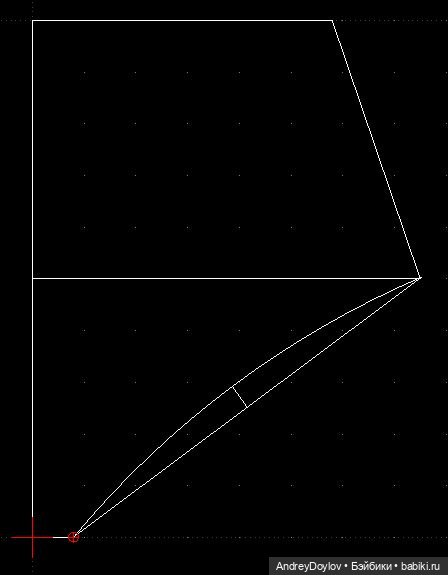

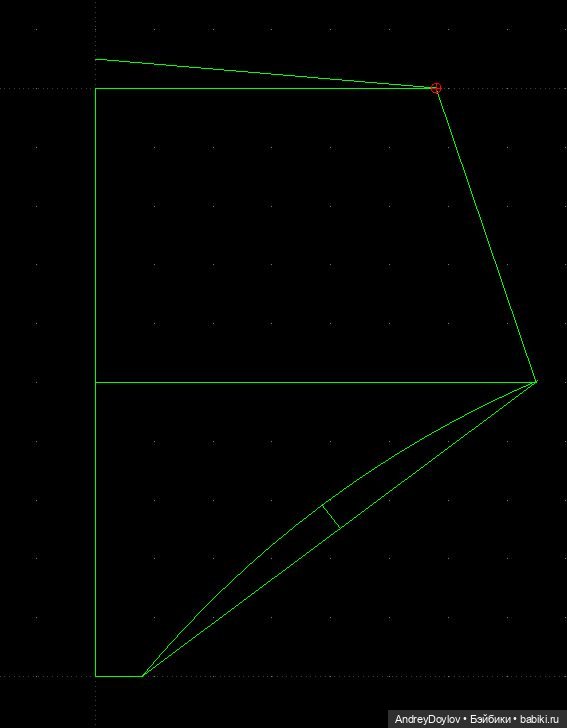

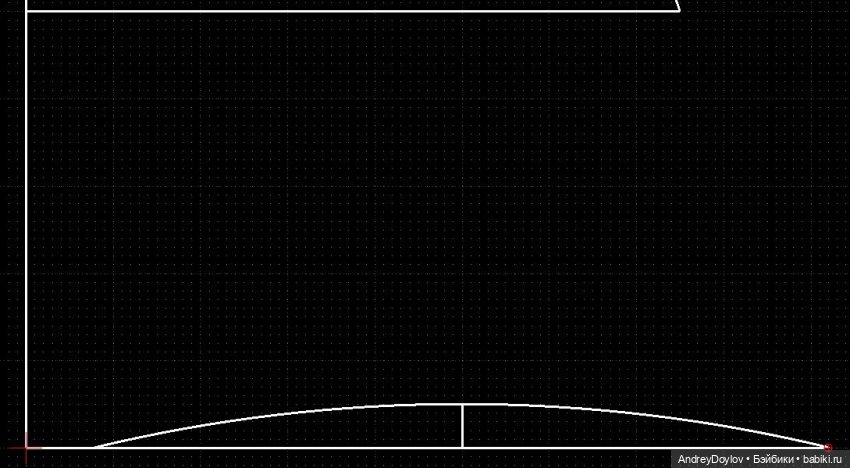

теперь нарисуем кривую по 3 точкам.
Первая в 8 мм от 0. где конец ластовицы. Вторая это наш перпендикуляр. Третья в конце линии

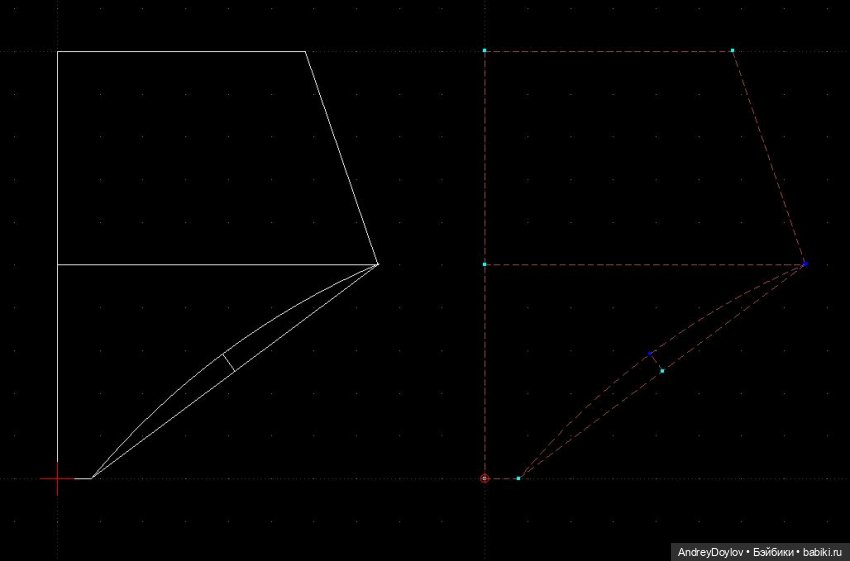

Выделяем линию, кривую и перпендикуляр, выбираем поворот и возвращаем все на место. Точки центра и базы там же.

«Нам осталось начертить заднюю половинку выкройки трусиков. „
Пол дела сделано. Выделяем все линии, выбираем переместить. Базовая точка в 0. смещаем вправо на 100 мм. Оригинал сохраняем.

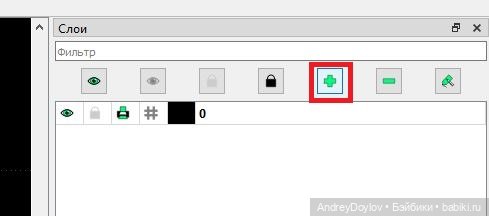

Снимаем выделение. Теперь добавим новый слой.

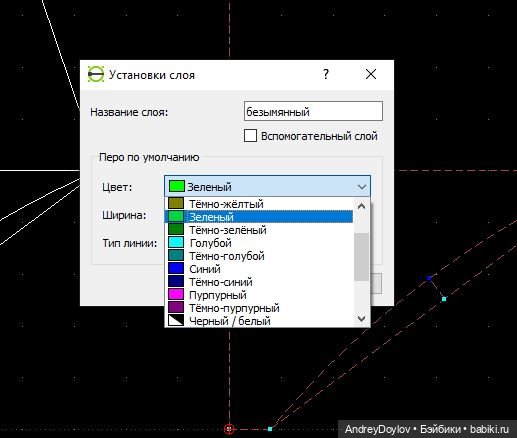

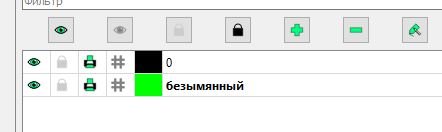

И настроим ему другой цвет, чтоб мы не путались.

Обратите внимание какой слой у нас выделен жирным. На нем мы теперь и рисуем

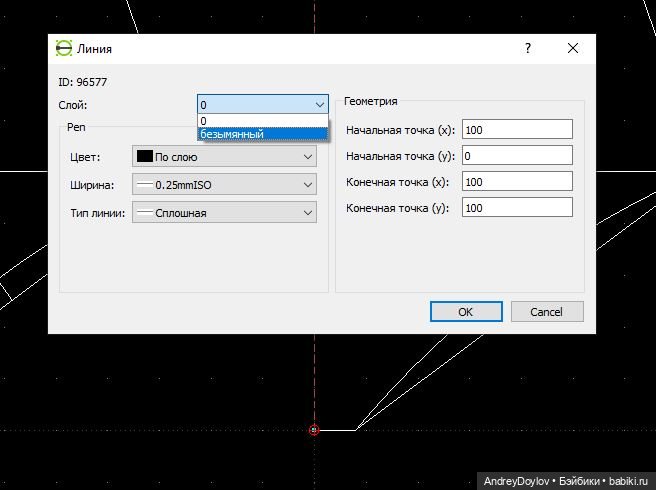

Выбираем характеристики и начинаем щелкать по линиям нашей копии, при этом, меняем ей слой


Мы перенесли зад на новый слой и будем его достраивать

“Поднимем линию талии задней половинки по средней линии спинки вверх, на величину= Полуобхват бедер поделить на 10 и минус 2 см»

Это примерно 5 мм

Теперь достроим наши половинки до полного чертежа.

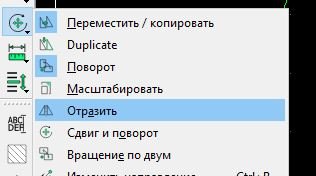

Выделяем линии зада, выбираем «отразить»
Выбираем точки на оси

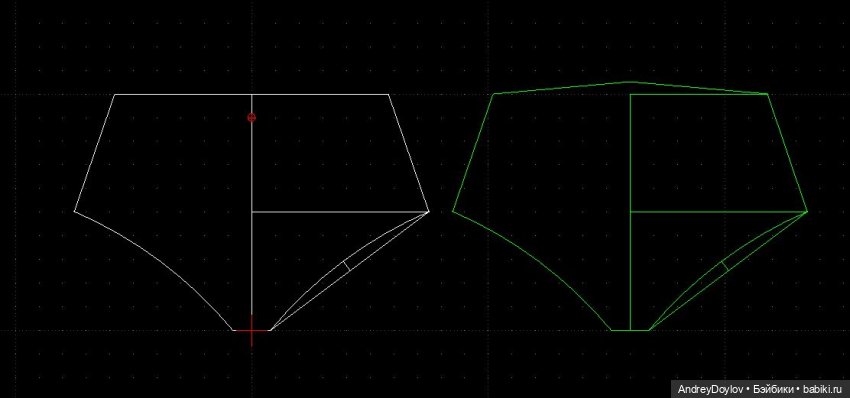

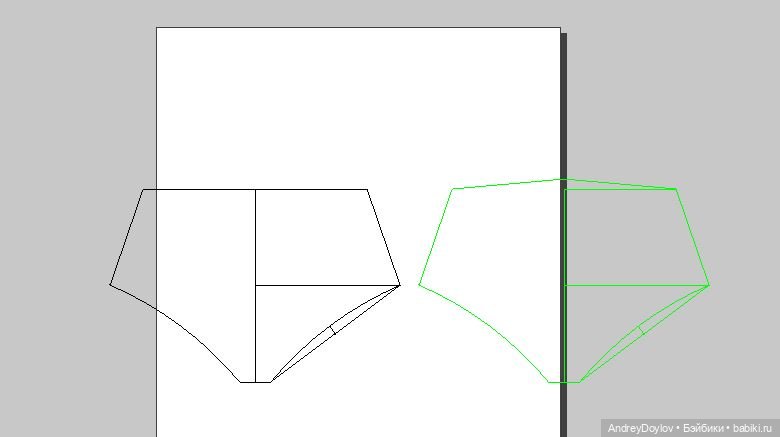

Получаем готовую развертку зада.
Выделим линии и сместим их в сторну, чтоб они не мешались.
Нажмем на слой 0 чтоб он стал активным и повторим отражение с выкройкой переда

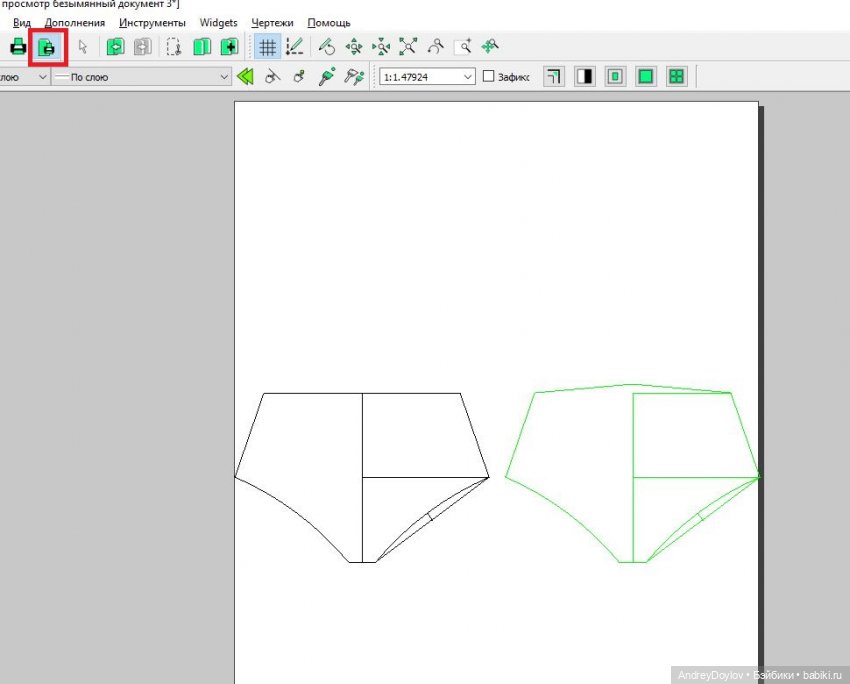

С печатью есть тонкости. По умочанию, там масштаб от балды. По этому, лучше печатать чере предварительный просмотр, где мы настроим что и как нам печатать. Нажимаем предвариельный просмотр(красный)

Видим странный масштаб. Поставим 1:1


Чего то громадные труселя получились. А все потому, что инструкция оказалась кривая. Надо использовать половину длинны трусов и половины полуобхватов.
Чем хороша техника, по новой рисовать не надо. Выбираем масштаб 1:2 и печатаем.
Дальше как обычно, вырезаем выкройку, обводим, вырезаем с припусками, сшиваем, подворачиваем.

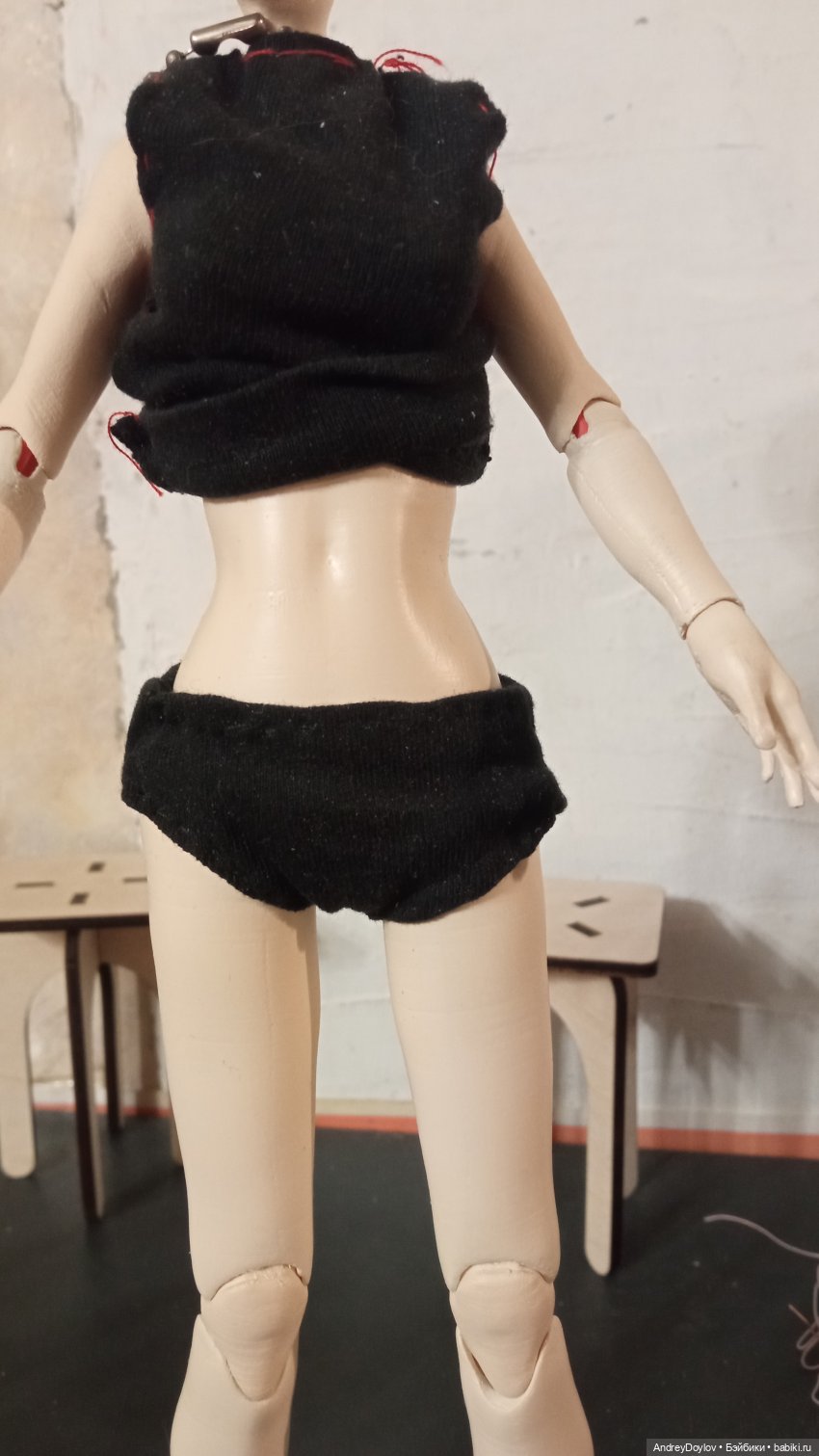

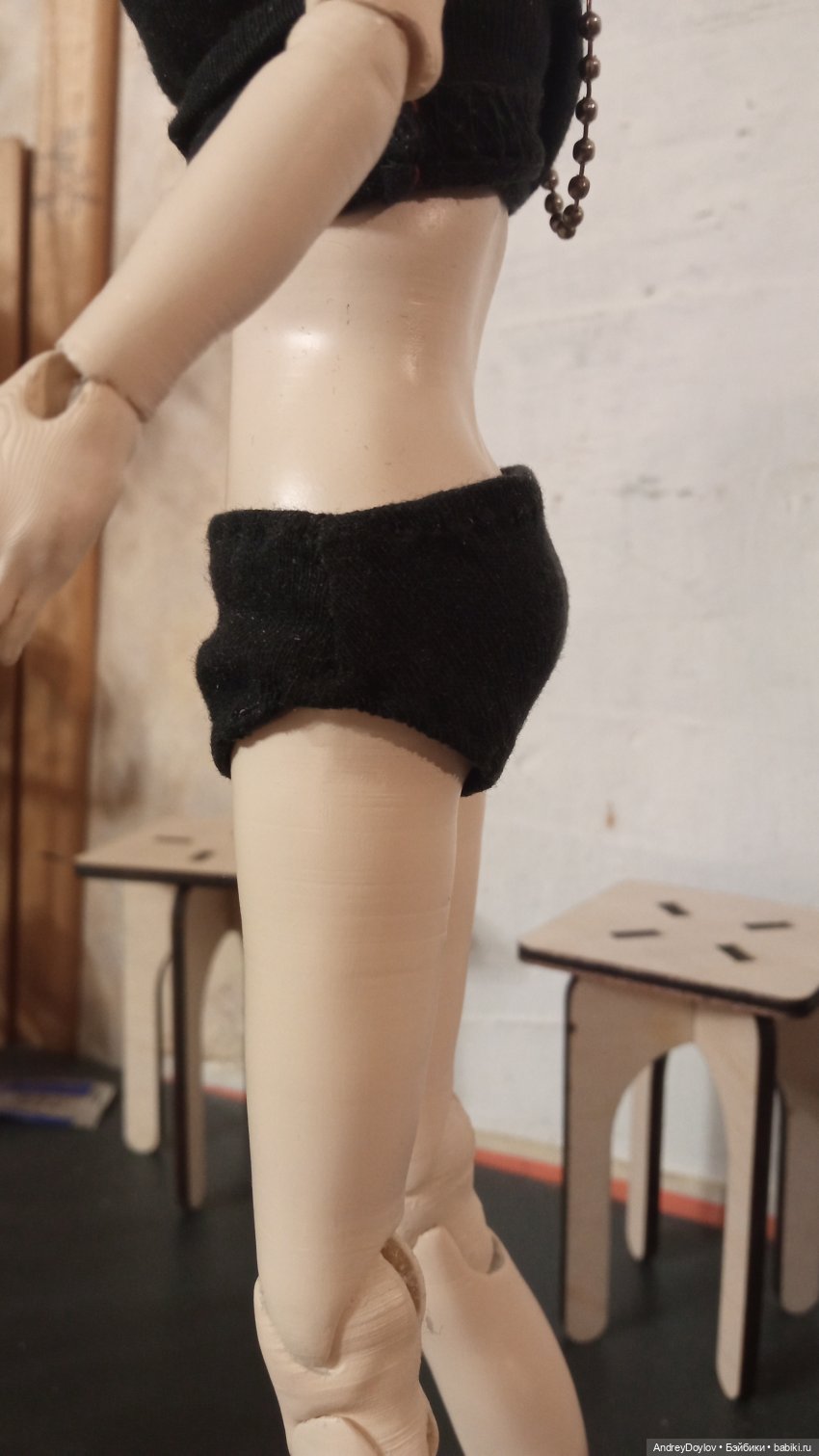

По итогу скажу, автор явно не худенькая. Пройма крипе оказалась великовата, да и в целом вариант мешковатый. Но как первые труселя своими руками и для тренировки, пойдут. есть от чего плясать.



Как всегда, критика и комментарии приветствуются.
