А вот что с Таней делать, ума не приложу…

ИГРУШКА – ВЕЩЬ СЕРЬЕЗНАЯ.
Доброго дня всем. Лажу я по простору ВК и наталкиваюсь на статью из журнала «Наука и жизнь». У нас тоже как и во многих советских книгах выписывали этот журнал и читали. Как и «Юный техник», кстати много интересного там печатали. в жизни пригодилось.
Про свою любимую куклу Катю я там прочитала. Шагающая кукла, модель Катя. Но как потом оказалось это Нина. Но моя Нина так и осталась Катей. К ней приехали ее сестры. Пришло понимание что не только Кругозор выпускал таких девочек. Но память сохранила мой детский восторг. А теперь читайте то о чем мы в детстве и не догадывались если наши родные не работали на подобных фабриках)) Заранее прошу прощения за небольшой сумбур — я вставляла свое в текст от автора.
Н.Зыков, Журнал «Наука и жизнь», номер 8 за 1967 год.
Про сделанные и нет интерактивные игрушки. Будет интересно особенно тем, кто задаётся вопросом «как и почему ходит кукла Нина»

«Совещание только что началось. Выступал начальник управления:
— Итак, планетоходы у нас есть. Ракетоносцы-вездеходы тоже. Недостаточно реактивных самолетов с программным управлением, и очень плохо дело с подводными лодками. Еще в прошлом году обещали наладить их выпуск, но пока что на базах нет ни одной… И еще мне хотелось бы знать, как идет подготовка новых космонавтов.
— С космонавтами можно считать, все благополучно: подготовим в срок, — ответил молодой человек, не вставая со стула. – А вот что с Таней делать, ума не приложу…
— Что, плакать не хочет? – бросил кто-то с места и все рассмеялись….
Планетоходы, ракеты, космонавты и…Таня?! Но удивляться не надо: совещание касалось производства новых интересных игрушек. Молодой человек докладывал, что на фабрике разработали новую оригинальную куклу – «плачущую Таню», однако «путевка в жизнь» этой кукле еще не выдана, вопрос, «плакать Тане или не плакать» окончательно не решен…
Познакомим читателей с тем, что есть интересного в игрушечном царстве. Игрушки, о которых будет рассказано, или уже поступлю в продажу, или вот-вот появятся на прилавках магазинов.

— Самая последняя новинка нашей фабрики – это «шагающий космонавт», — рассказывает Владимир Васильевич Орлов, главный инженер Московской фабрики художественных и грушек. – Фигура космонавта в скафандре сделана из полиэтилена. Когда включается механизм, космонавт движется, прожекторами освещая себе путь. Но стоит ему встретить на своем пути препятствие, или дойти, скажем, до каря стола – до «пропасти», — она сразу останавливается и подает звуковой сигнал тревоги. Препятствие убрано – космонавт продолжает путь.

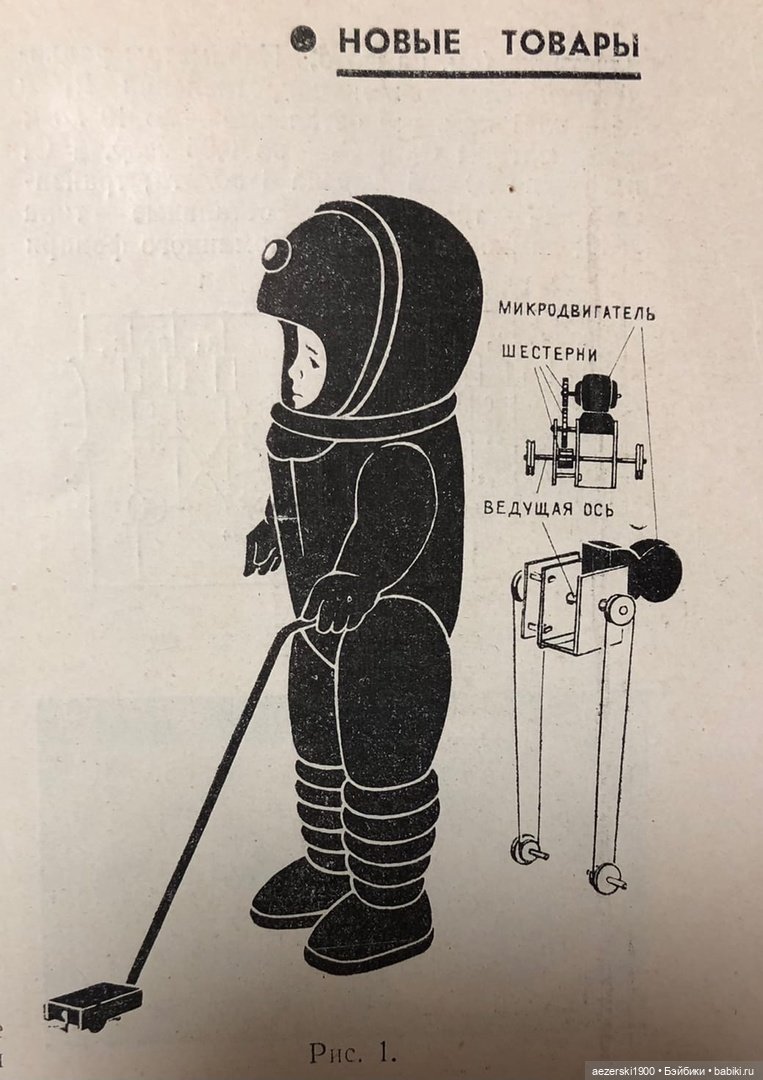

Механизм куклы очень прост (рис.1). На кронштейне из деталей конструктора укреплён электрический двигатель, который через передачу из двух зубчаток вращает ось с двумя колесиками по краям. Колесики эти с помощью привода из прочной нити вращают ролики в башмаках Космонавта, и кукла движется. В руках у Космонавта щуп, а в нем тонкие пружинки-контакты. Достаточно щупу упереться в препятствие или потерять опору, пружинки размыкают электрическую схему батарейка-мотор, а замыкаю – цепь батарейка-сигнальное устройство. Движение прекращается и подается сигнал.
Если вы немного знакомы с электричеством и умеете обращаться с паяльником, то без большого труда сами сможете сделать для своих ребят такую игрушку, тем более что полая полиэтиленовая фигурка Космонавта продается. Стоит 70 копеек. Остальные детали – в наборах «Конструктор»».
(далее приводится подробная инструкция, как паяльником разрезать полиэтилен, сделать и вставить самодельный двигатель.)

Прим.: куклу с таким мотором никогда не видела в продаже. Возможно, она так и не была запущена в серийное производство. Сама кукла «Космонавт» высотой 35 см. (автор. Эмма Федоровна Фадеева) – очень редкая в настоящее время игрушка, но в свое время – да, после полета Юрия Гагарина в космос была выпущена и продана баснословным тиражом – более миллиона экземпляров, и стоила, как видим, совсем не дорого.

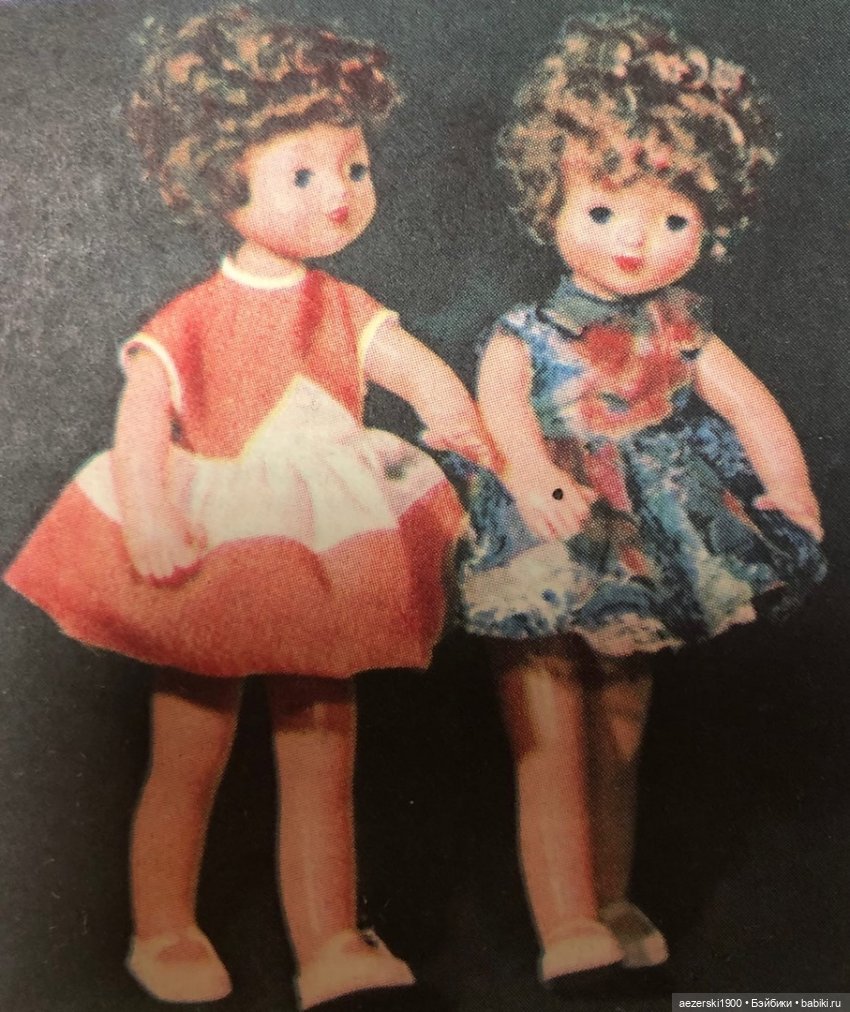

Вот именно эти строки я прочитала и моя большая кукла стала Катей — «Другая любопытная игрушка – это «шагающая Катя». Когда тянете ее за руку вперед, она чуть вразвалку идет вслед за вами. Устройство, заставляющее куклу переступать ногами, состоит из крестовины, свободно поворачивающейся в теле куклы.
Когда потянешь куклу за руку, одна нога, на которую приходится большая нагрузка, остается на месте и ножной шарнир упирается в плечо коромысла крестовины. По мере того, как туловище устремляется вперед, стоящая на полу нога несколько поворачивается, и шарнир давит на коромысло, отодвигая его. Коромысло поворачивается вокруг вертикальной оси и вторым плечом толкает зуб шарнира другой ноги, которая таким образом поднимается. Продолжая движение вперед, кукла переваливается на вторую ногу, и цикл повторяется.
Головка куклы прочно прикреплена к вертикальной перекладине крестовины и вместе с ней поворачивается из стороны в сторону. Вот так и получается, что Катя, шагая, успевает поглядывать по сторонам.
Хотя механизм Кати несравнимо проще, чем у «шагающего Космонавта», сделать его в домашних условиях практически невозможно: шарниры определённой формы из полиэтилена прессуются на машинах вместе с ножкой».
>
Прим.: а это претендует на очередное открытие, поскольку до этого все пребывали в уверенности, что первой шагающей куклой была кукла Нина Московского завода «Кругозор», а оказывается все-таки Катя! Смею предположить, что наибольшее распространение механизм шагания получил в куле Нина потому, что она была выше ростом (70 см.) и вести ее ребенку было намного удобнее, чем 50-сантиметровкую куклу Катю. — А я и не обратила внимания на размер. 50 см или 70. Я решила что именно мою куклу зовут Катя. Да, я ошиблась. Но не думаю что это критично…
Хотя, впоследствии, это механизм был примерен даже в 35-сантиметровой куклы.

Ну, и мы с Вами из предыдущей публикации журнала «Наука и жизнь» № 10 за 1969 год помним, что идея создания интерактивных кукол — и шагающей куклы, и «Непослушной Аленки», принадлежит Валентину Данилову (к сожалению, в этих журналах нет его полных данных, как и его профессионального отношения к фабрике, — скорее всего, о нем уже упоминалось где-то в публикациях журнала ранее).

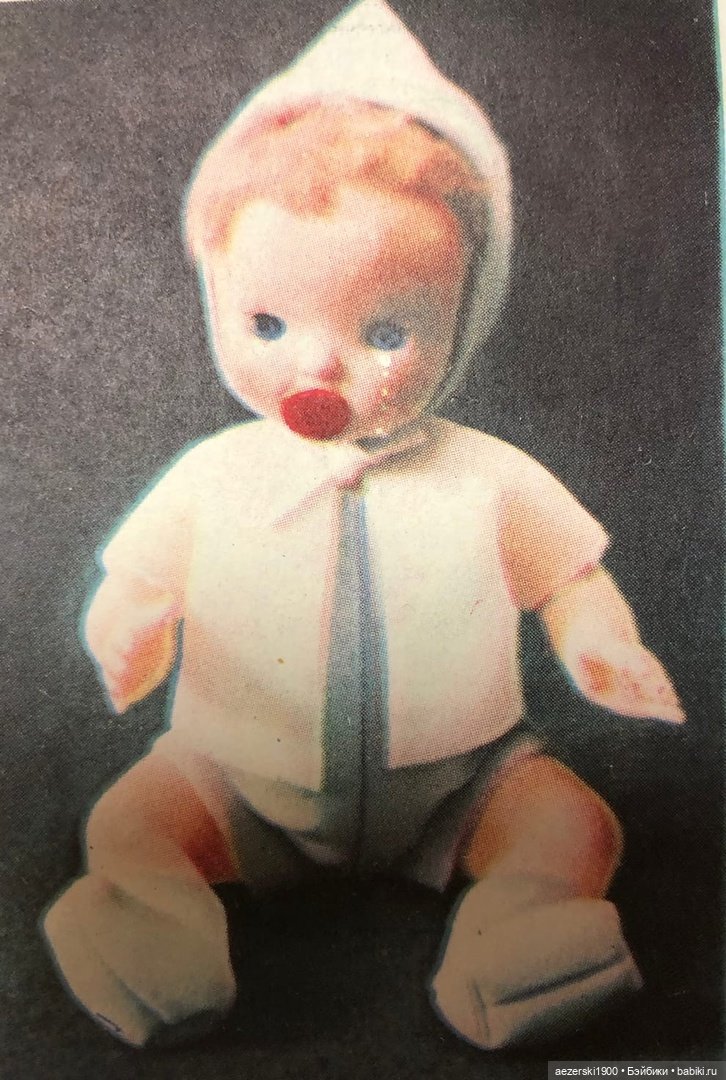

«Третья оригинальная кукла – «плачущая Таня». Отнимите соску – и кукла начинает реветь, как живой ребенок. Из глаз катятся крупные слезы. Всуньте соску обратно в рот – плач смолкает, слезы высыхают.

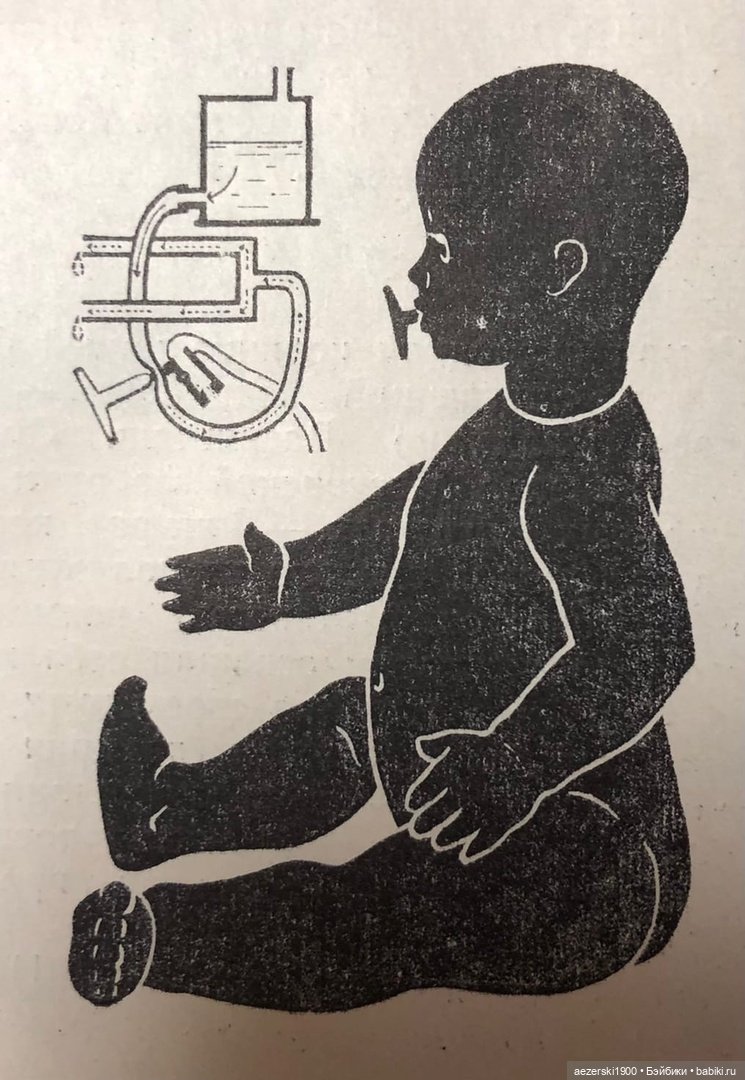

Устройство и этой игрушки не сложно. В полой головке установлена полиэтиленовая колбочка с водой. Тоненькая резиновая трубочка соединяет колбочку с крохотными отверстиями в глазах (см. схему). В полом туловище укреплен звукоподатчик. Пружинный контакт, размыкающий электрическую цепь «батарейка-звукоподатчик», укреплён рядом с трубочкой-слезопроводом. Когда твердая пластмассовая соска у куклы во рту, она сдавливает резиновую трубку, перекрывая слезоток, и одновременно нажимает на пружинку выключателя электрической цепи. Естественно, что в это время кукла молчит и слезы не льются. Соска вынута – вода потекла в глазницы, а пружинка замкнула цепь «батарейка-звукоподатчик», и из громкоговорителя полились звуки «уа-уа».
Такую плачущую куклу сделать не очень сложно: полиэтилен, как вы знаете, легко разрезать горячим паяльником, «слезное устройство» ясно из схемы, а звукоподатчик такой же как у «шагающего космонавта».
Швы на голове куклы замаскированы чепчиком, а на теле плотной распашонкой».

Прим.: сама модель куклы Тани очень распространенная и выпускалась разными фабриками и длительный период времени (как полностью полиэтиленовая, так и позже с виниловой головой), но вот с плачущим механизмом я ее тоже ни разу не встречала – скорее всего она так и не была запущена в серийное производство.

«Что меня больше всего впечатлило в этой статье – это предложение сделать «шагающего космонавта» и «плачущую Таню» самим! Скорее всего, попадись мне эта статья в свое время в детстве, я бы уговорила папу помочь и попробовать их сделать, потому что купить эти электромеханические игрушки было бы нереально – стоили бы очень дорого. То есть все эти сложные описания электрических цепей, схем, использование паяльника, проводов и батареек, меня – девочку, ни сколько бы не испугали и не остановили, а наоборот – пытливый детский ум обязательно бы воспользовался возможностью разобраться, сделать это и стать счастливым обладателем таких «умных» кукол! Мне даже сейчас было бы интересно это сделать!
И вот у меня в связи с этим вопрос: заинтересует ли эта статья и возможность сделать своими руками интерактивных кукол какого-то из современных детей, избалованных (в т.ч. и нашими стараниями) многообразием и количеством игрушек?…
Хотя, ответ очевиден …»
Я полностью согласна с автором. Меня тоже в детстве не пугали ни паяльники, ни рогатки. А одно время я стояла подающим мячи за воротами папиной футбольной команды. Их команда женатиков против холостяков.
И хотя я уже давненько не держала паяльника в руках — а зачем есть три сына)) — но все равно с теплотой вспоминаю эти журналы.
