Чертежи мебели как идеальное подспорье для миниатюристов. Как переводить схемы в кукольный масштаб 1:12 и 1:6.

Копилка миниатюриста: Коллекция профессиональных чертежей для создания кукольных кресел
Когда речь заходит о создании качественной кукольной мебели, точность решает всё. Делать «на глаз» — рабочий вариант, но если вы хотите получить настоящую реалистичную копию, не обойтись без профессиональной графики. Я нашла отличную подборку детальных чертежей классических кресел разных эпох, которая станет незаменимым подспорьем в работе.
Давайте разберем, какие хитрости и секреты скрывают эти схемы и как применить их в кукольном творчестве.

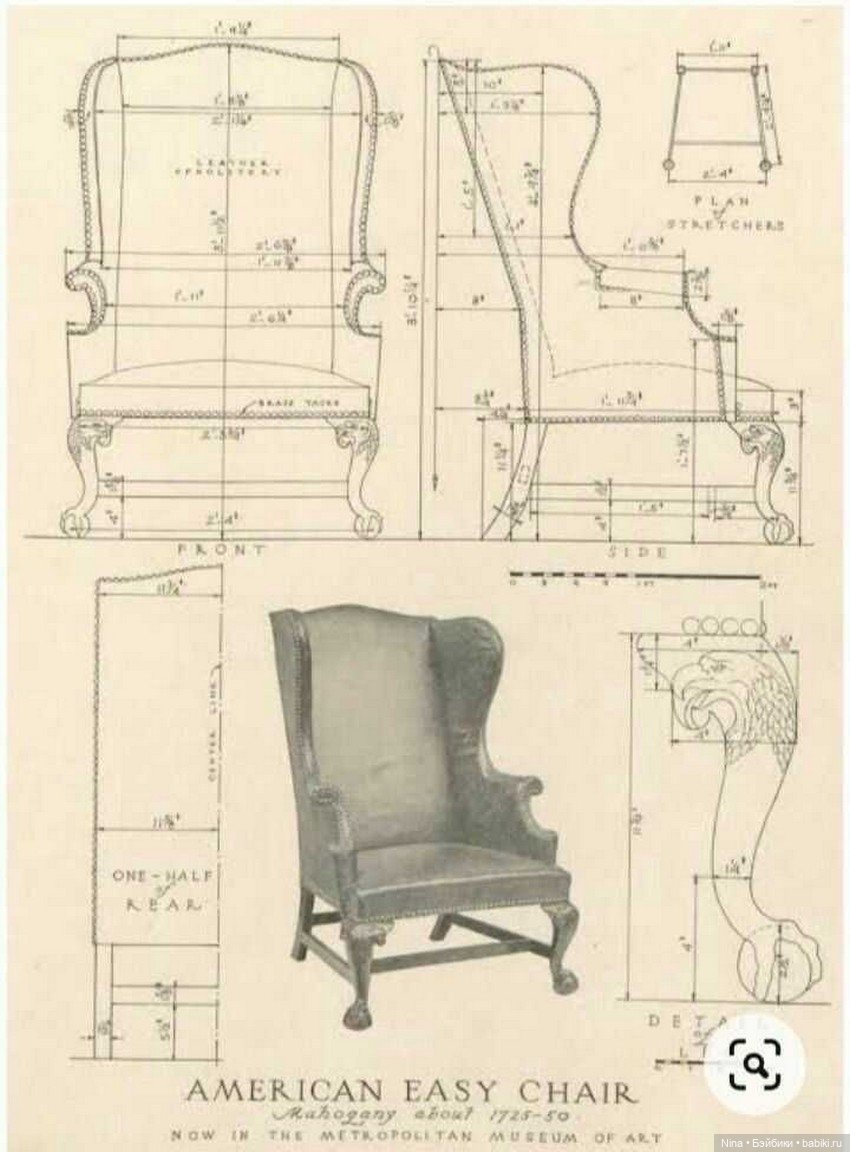

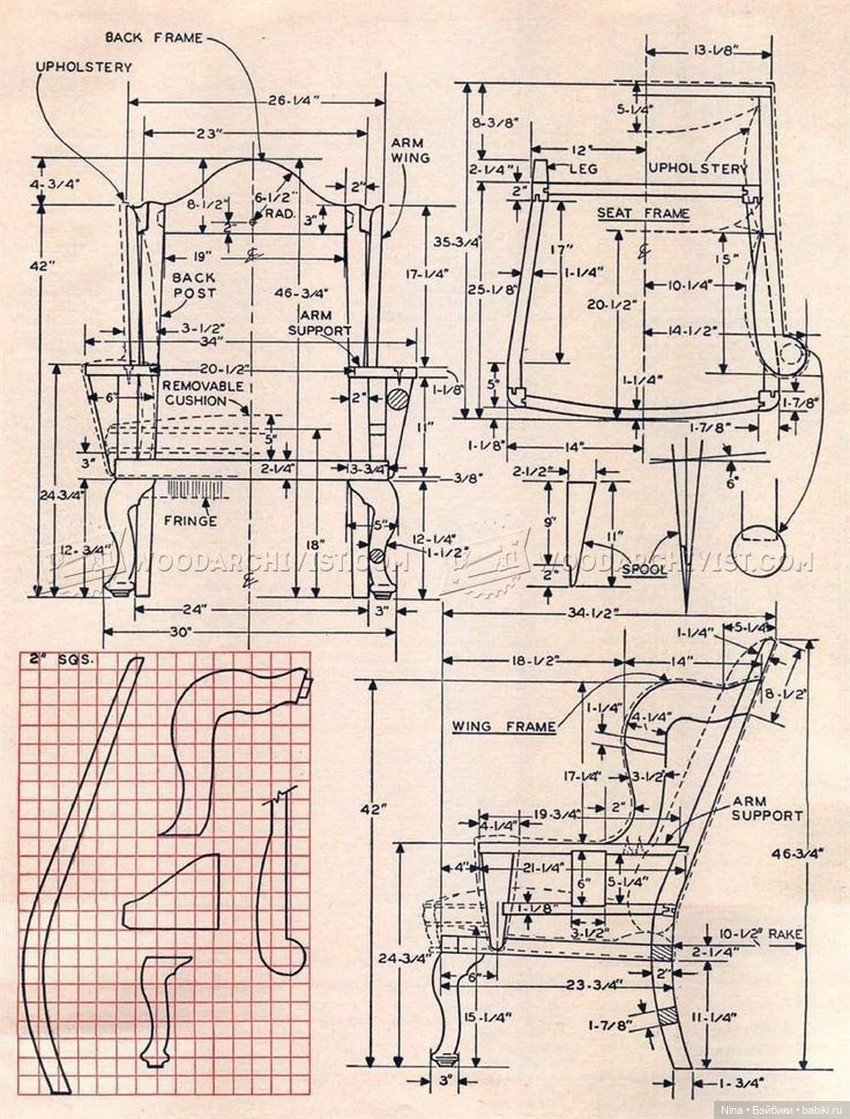

Старинные каминные кресла — первые схемы раскрывают внутреннюю «кухню» легендарных английских и американских «ушастых» кресел (Wingback Chairs) XVIII века.

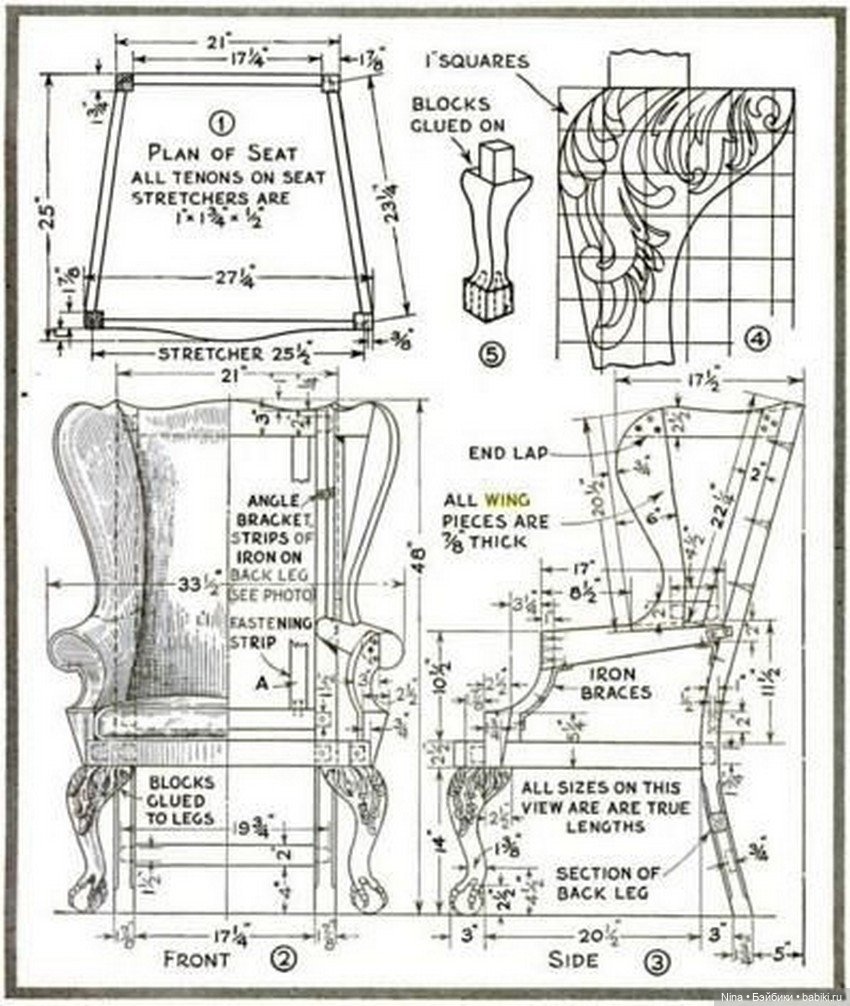

Схема сверху дает точную трапецию основания. Это готовый шаблон для выпиливания сидушки из фанеры, липы или плотного переплетного картона.
Фронтальная и боковая проекции детально показывают, где проходят внутренние брусья, как крепятся угловые металлические скобы и какова толщина боковых «крыльев».
Сетка на рисунке ножки — гениальный способ перенести сложную изогнутую резьбу типа «кабриоль» (с лапой, сжимающей шар) на бумагу. Уменьшив сетку до нужного масштаба, вы получаете безупречный трафарет.
Изящное кресло с мягкими подлокотниками (третий чертеж) — настоящая находка, так как все размеры на нем указаны в метрической системе (в миллиметрах). Это изящное кресло в неоклассическом стиле с резными прямыми ножками и открытыми деревянными элементами подлокотников. Общая высота — 1060 мм, ширина — 710 мм, глубина — 730 мм. На схеме идеально четко выверена глубина сиденья (520 мм) и высота до подушки (450 мм). Это гарантирует, что ваша кукла будет сидеть в нем естественно, а не «вываливаться» или утопать.

Как перевести эти чертежи в кукольный масштаб?
Всё очень просто. Берем реальный размер с чертежа и делим его на формат вашей куклы или румбокса:
Для масштаба 1:12 (классическая миниатюра): Делим миллиметры на 12.
Например, высота неоклассического кресла на кукольной полке составит ровно 8,8 см (1060 / 12).
Для масштаба 1:6 (Формат Барби, Блайз, Экшен-фигурки): Делим размеры на 6. Высота готового кресла получится 17,6 см (1060 / 6).Сохраняйте эти схемы в свои творческие закладки, чтобы не потерять!
