Кабинет Зельеварения. Часть 2. Corel Draw

Теплообмен закончился, подарки уехали, а Снейп приехал и работа над кабинетом продолжилась.

Осваивать Corel Draw методом тыка я начала давно, но так как трачу на это я пару часов раз в полгода, особых успехов не достигла. Вот такие картинки у меня получались.



Это, кстати образ для куклы Lusin, от Виты Панаевой, но он до сих пор сидит голый и безволосый, что не умаляет его экстравагантной прелести, конечно.

Но одно дело делать «аппликацию» из случайных кусочков и другое — чертежи, где все должно быть четко и по определенным размерам… Заручившись поддержкой мастера, у которого я уже заказывала как-то коробочки для бижутерии, я приступила к штурму этой крепости.

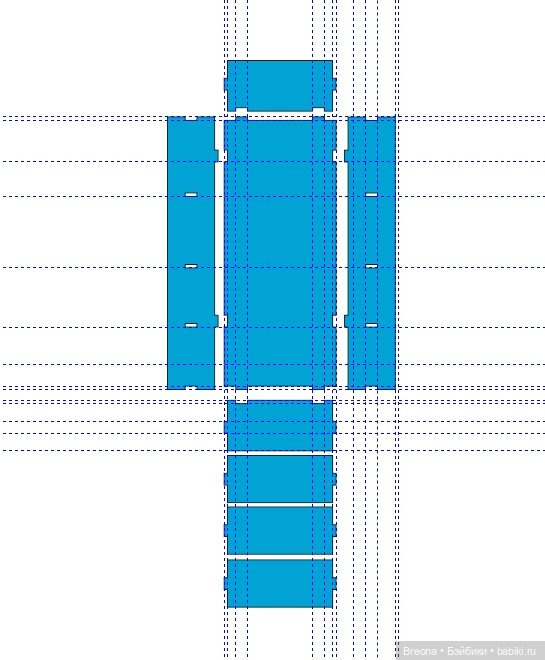

Для начала мне был нужен шкаф. Провозившись пару вечеров, я «изобрела» вот такой чертеж.

Мастер сказал «да, примерно так» и я радостно воскликнула «подожди, сейчас все переделаю!».
И переделала. Замечу, кстати, что на первом чертеже нет той ошибки, которая была на втором.

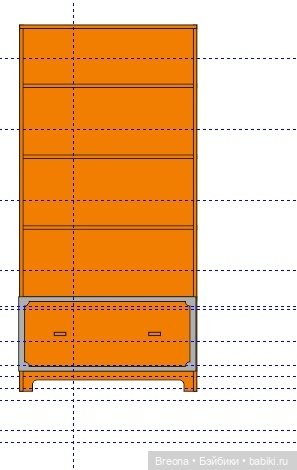

Во втором чертеже мне потребовался эскиз. Эскизом я была очень довольна. А вот на чертеже забыла о толщине материала. Но об этом дальше.

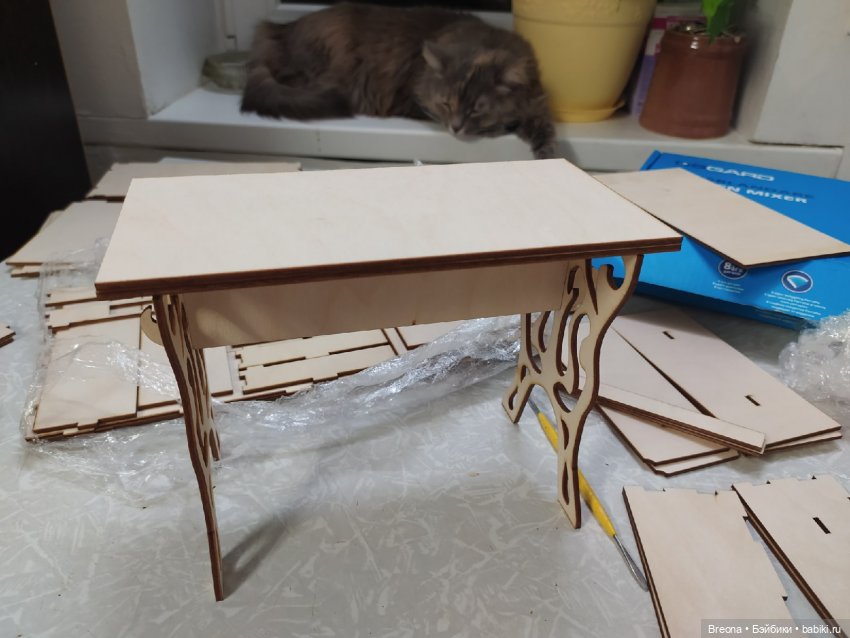

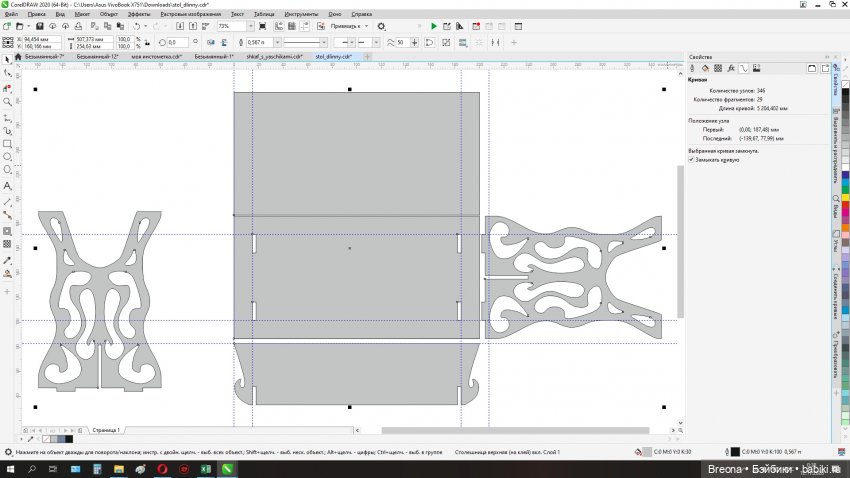

После шкафа мне понадобился стол. Стол учителя выглядел слишком сложным. Потому я сначала нарисовала «парту». Ничего хитрого тут нет, схема срисована с какого-то древнего журнала про самоделки. Единственный нюанс — фанера ножек оказалась тонковата. А еще этот стол вышел по стоимости таким же как шкаф. Из-за узоров, ведь лазерная резка, помимо площади фанеры (которая небольшая) имеет цену за погонный метр реза лучом. Вряд ли буду когда-либо повторять эту модель, но если буду, то пожалуй вырезы все же стоит сделать поменьше и поизящней, а фанеру взять потолще, для прочности.


Толщину фанеры нужно учитывать в чертежах. например первый пришлось исправлять, потому что фанера оказалась не 3мм, а 2,9.

Через какое-то время я осилила и стол для учителя. Никаких эскизов к нему я уже не рисовала, а просто отправила все резчику. Зато для следующего шкафа, мне снова понадобилось примерять разные варианты, набрасывая их просто прямоугольниками прямо на чертеже и сохраняя скриншоты.

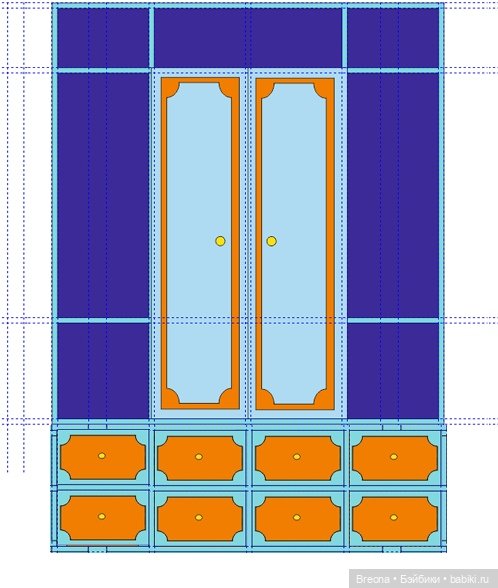

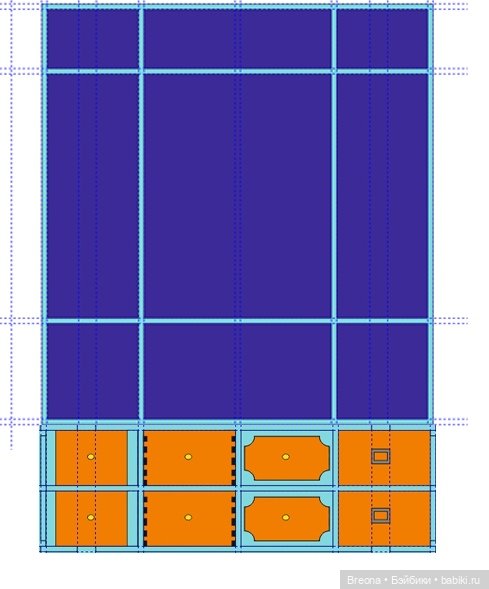

Выбираем дизайн ящиков:

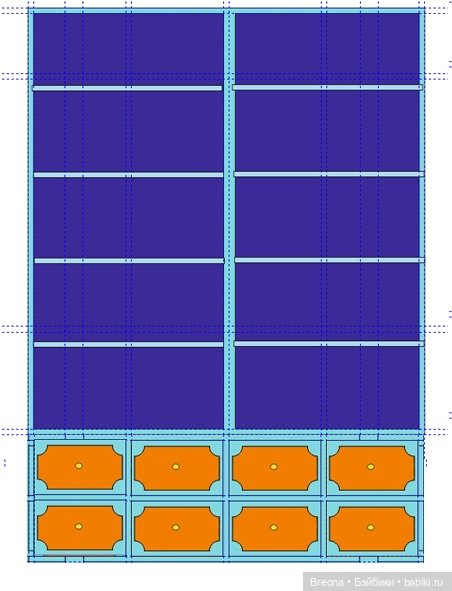

Расположение полок:

А может лучше так?


В итоге остановились на этом варианте, но убрали асимметричность полок, добавив три лишних миллиметра к высоте. Но этот шкаф еще не «отпечатан», и вообще 1:4, а вам наверное интересно, что у меня получилось в итоге.

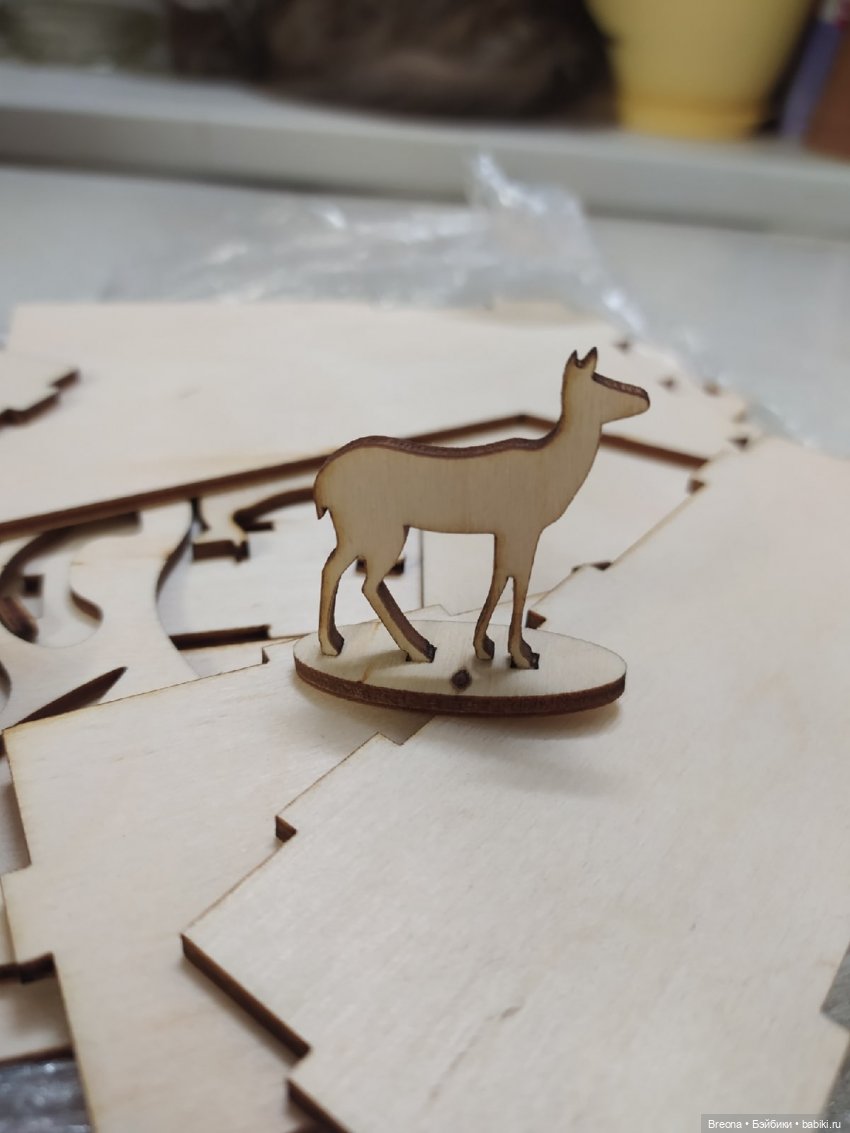

В итоге получился, как обычно, первый блин комом. Собрался без замечаний только самый простой стол и фигурка оленя (или лани), которую я символически докинула в качестве сувенира для Снейпа.

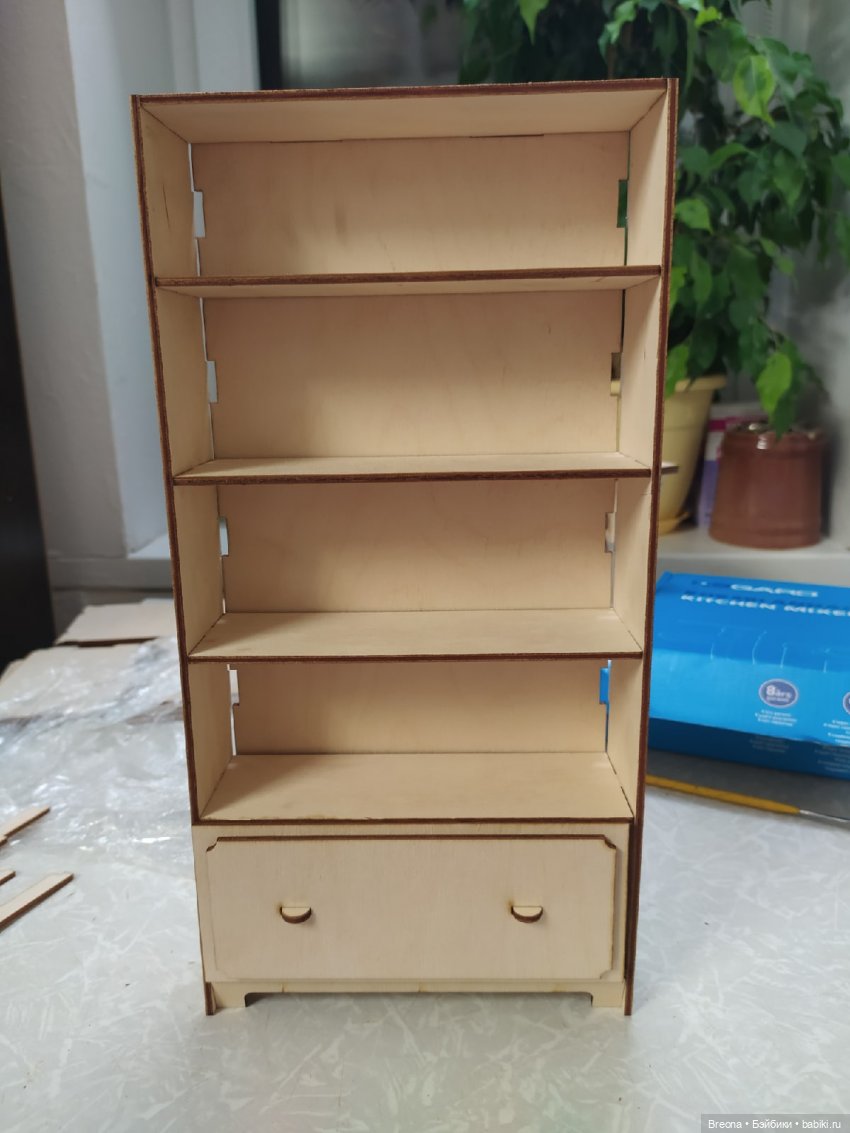

Шкаф обрел непредусмотренную конструкцией вентиляцию, из-за того, что я забыла прибавить толщину материала стенок.

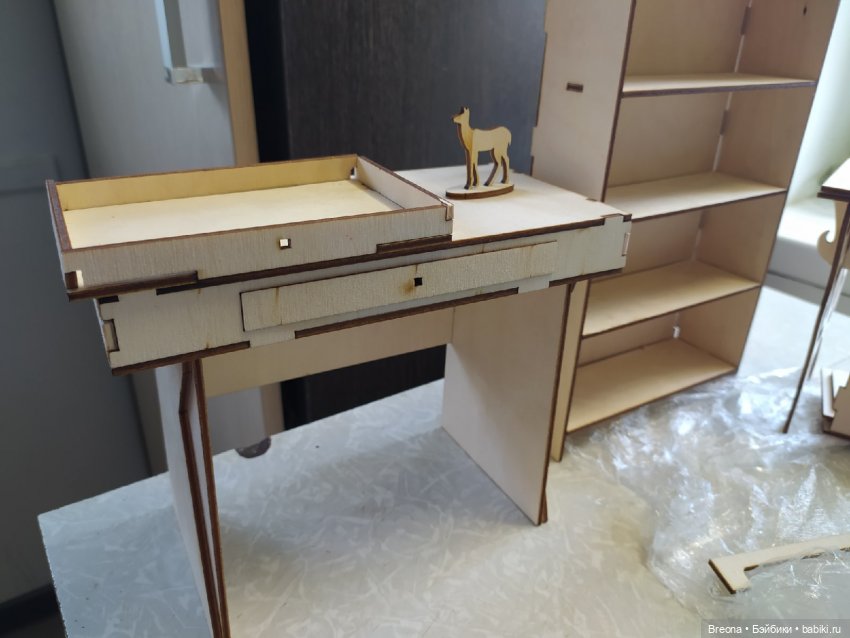

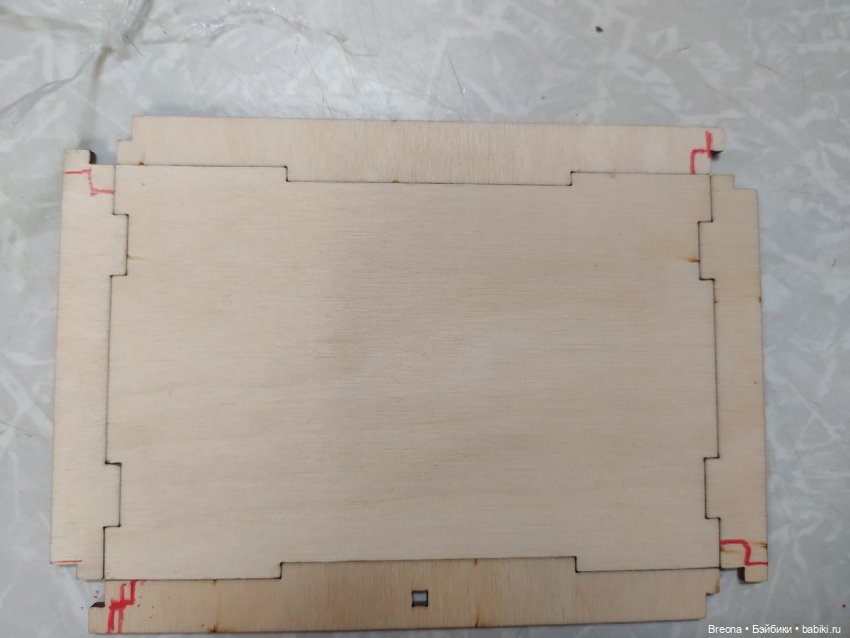

А стол наоборот, в нескольких местах имел перебор.


Но, так как «при необходимости доработать напильником» у нас пишут не только в инструкциях по сборке танков, через пару часов в чертежи были внесены изменения при помощи программы, а в детали — при помощи макетного ножа, шпатлевки и клея.

Сохнут:

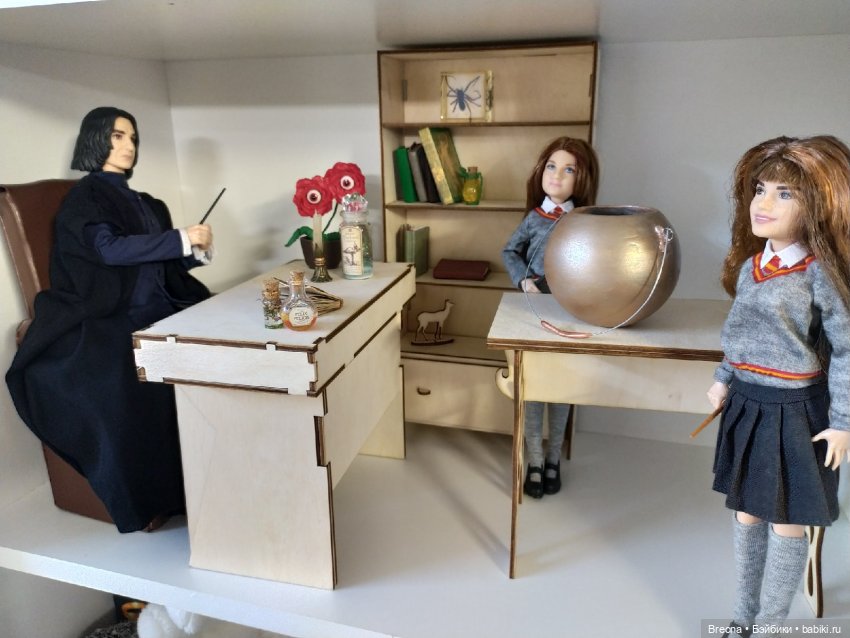

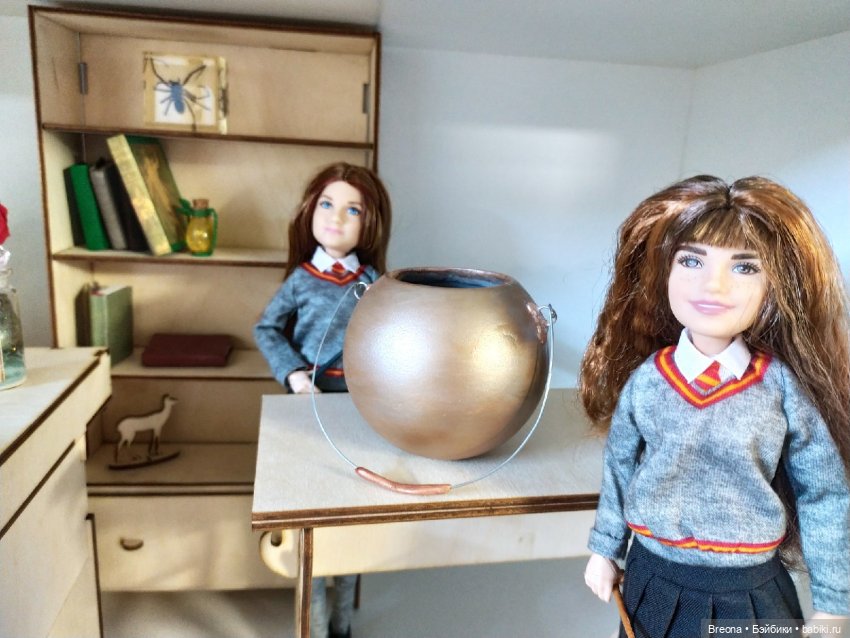

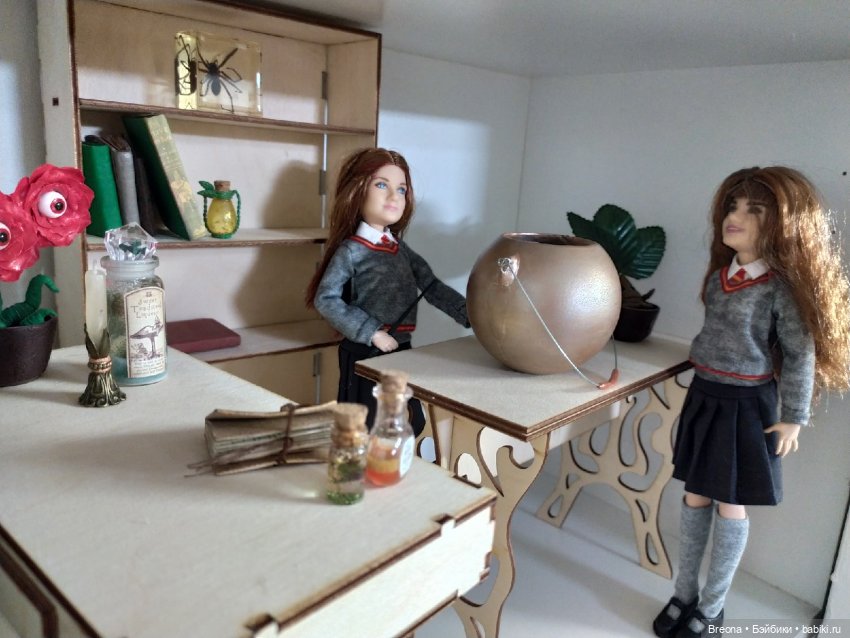

Вот такая мебель получилась для кабинета.






Продолжение следует…
