Артиллерийская система как вид женского рукоделия

Я продолжаю работу над своей пушкой. Как создание похожей артиллерийской системы — это не самое простое творчество. Но зато как доступны и разнообразны материалы для этого ручного труда, ведь это обычные предметы, которые найдутся у каждого.
В прошлый раз я показала, как сделать «металлический» пушечный ствол. И во что могут превратить пластиковую бутылочку несколько слоёв краски. Самое главное тут — создать иллюзию тяжести орудийного ствола.
Но допустим ствол уже готов и надо двигаться дальше. Пушка бесполезна, пока лежит на земле, её нужно приподнять и придать определённый угол наклона. Можно сказать, что у неё поэтическая душа: она стреляет, глядя в небо!
Вот тут на картинке показано, как пушечный ствол водружают на такую специальную подставку на колёсах. Вы разглядывайте картинку, а я приведу короткий отрывок из технического описания этой «подставки», которая называется лафет.

"… Лафет представляет собой двухколёсный станок, основной несущей частью которого являются установленные на оси две станины, или лафетные доски. Эти доски скрепляются между собой четырьмя деревянными подушками.
Лафетные подушки, то есть брусья, связывающие лафетные станины, имеют следующие названия: боевая, две средние и хоботовая."
Для начала информации достаточно. Ничего наукообразного я давать не планировала, но тут уж очень хорошо изложено!
Описания по мат. части очень конкретны, и если передавать их своими словами, получается наивно. А ведь нужно понять устройство несущей конструкции. Боевая подушка — это поперечина под самой пушкой. Хоботовая подушка — это поперечина там, где две «ножки», а средние — посредине. А две они потому, что на них устанавливается ещё клиновая подушка, съёмная, с подъёмным клином ( забудьте, забудьте это скорее!)
Ну вот, с лафетом в общих чертах всё понятно. Ничего особенного, просто выполнить имитацию толстых деревянных досок. Самое сложное в лафете — это его колёса. Вот с них и начну.
Итак, открываю колёсную мастерскую.
Колёса настоящих пушек — крупные, массивные конструкции и выполнялись они из дуба. Надо сказать, что всякой там унификации и стандартизации в тогдашних армиях было очень мало. За них только ещё боролись. Старались внедрить такую систему, чтобы повреждённые части легко было заменить такими же, привезёнными со складов. Например для французской армии были утверждены сперва 10, потом 7 типов колёс и 3 вида осей. Их в принципе должно было хватать на всё разнообразие тогдашних лафетов, передков и т. д… А как разнообразны были сами орудия! Вновь утверждённые системы пушек внедрялись не сразу, особо тормозить и перевооружаться было попросту некогда, ведь войны шли постоянно. Где-то до четверти орудий тогда в армиях были старых систем, а ещё четверть — трофейные. И иногда тоже старых систем. Из чего только тогда не стреляли!
Я рассказываю это чтобы дать представление о разнообразии и пестроте тогдашнего военного дела. Мне ведь надо определиться с самым простым — с размером колеса. Предлагаю посмотреть на эту тему картинки.



Для выполнения колеса к пушке оказались нужны какие-нибудь кольца, такие, чтобы колесо доставало кукольному мужчине примерно до плеча. У меня имелись в наличии простые деревянные пяльцы — очень неплохой вариант. Это ничего, что у этих колец чуть разный диаметр. Потому что потом всё придёт к общему знаменателю. Для дальнейшего творчества я использовала картон — коробка от бытовой техники. Делаю 4 картонные детали: прикладываю к картону кольцо от пялец и обвожу. Прибавляю ширины отступя от нарисованной линии по 1 см. Картонные кольца нужно вырезать. Советую использовать не ножницы, а узкий нож, который продвигается в толще картона пилящеми движениями.
Роль серёдок колёс — ступиц — будут выполнять крышки от тюбиков с детским питанием. Удаляем из крышечки серёдку садовыми ножницами. Мелкая деталь будет втулкой.

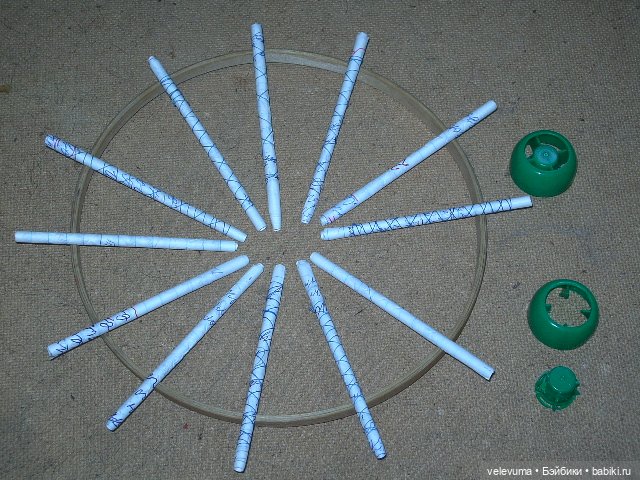

Готовим спицы колеса. Для самого распространённого вида лафетных колёс делали тогда 12 спиц. У меня это бумажные трубочки. Половину тетрадного листка я накручиваю на тонкую спицу, закрепляю клеем и обматываю ниткой до высыхания
Высохшие трубочки, крышку-ступицу и пяльцы-обод собираем вместе с помощью обычного пластилина. Это должен быть пластилин старой модификации, тяжёлый и вязкий. Трубочки-спицы примеряем и укорачиваем. С помощью небольших пластилиновых лепёшечек закрепляем втиснутые спицы. Укрепляем всегда противоположные спицы: справа-слева, сверху-снизу и т. д. Конструкция при этом должна лежать на столе, чтобы снизу была опора, а то не справитесь.
Теперь понадобится пластилин лёгкий, застывающий. То место, где спицы касаются втулки-пробки, (у настоящего колеса оно называется «всад»), его укрепляем гибкими трубочками из лёгкого пластилина, перевиваем по принципу плетня. Чтобы каждая спица была охвачена восьмёркой. Дожидаемся высыхания лёгкого пластилина.

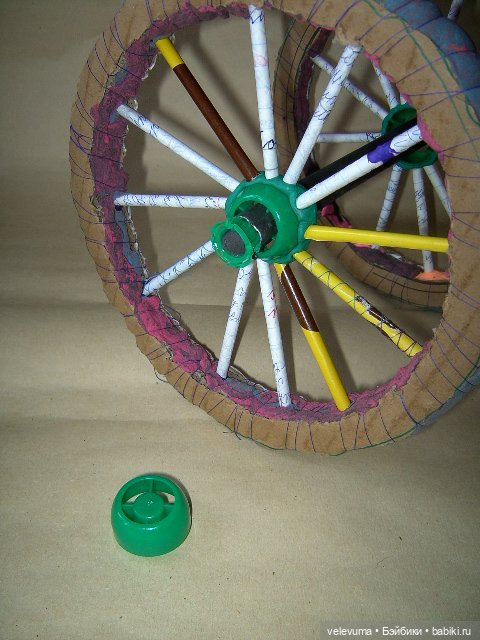

Ровно накладываем на кольца пялец картонные детали, с лица и с изнанки. Слегка зафиксируем двусторонним скотчем. Ложбинки, которые образовались в результате на ободе заполняем лёгким пластилином любого цвета и выравниваем по возможности. Временно обматываем всю конструкцию нитками, оставляем сохнуть, чтобы пластилин схватился.
Обратите внимание, что я вообще исключаю в этой работе клей. Клеить нельзя, а то картон деформируется.

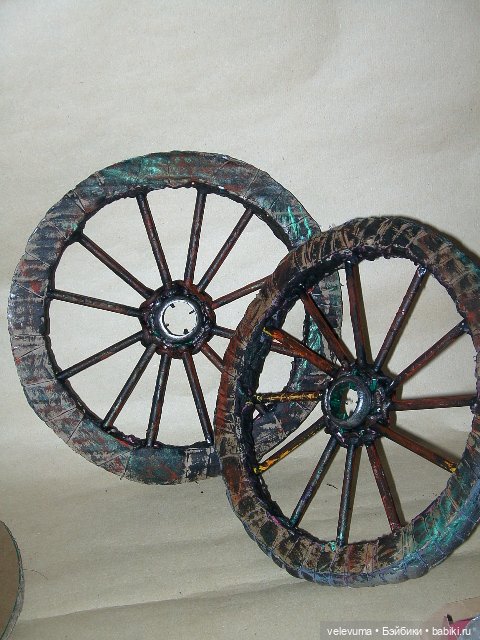

Колёса готовы. Работайте над ними одновременно, чтобы они точно получились одинаковыми.

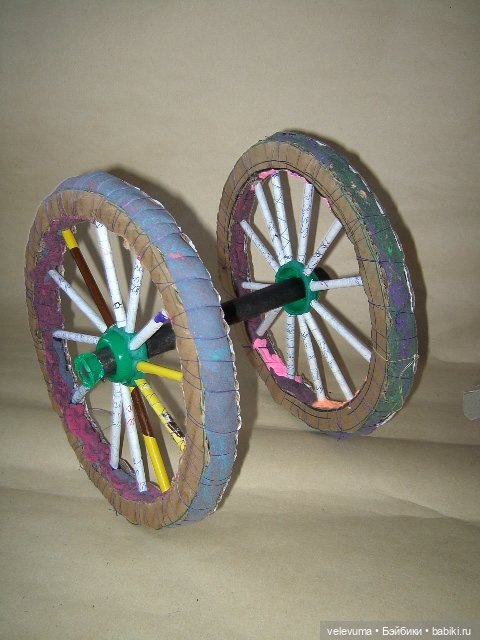

Ещё нужна ось. В русской армии использовали тогда деревянные оси, а во французской — железные. Ось у меня тоже трубка, только из более плотной бумаги. Потом покрашу её под металл. Она входит в отверстия ступиц, пустоту в трубке закрываем деталью-втулкой. Вот вся конструкция в сборе. Можно начинать красить.


Надеюсь, что мои советы помогли и всё у вас получилось. После «колёсной мастерской» нам уже ничего не должно быть страшно и мы лихо приступим к лафету.

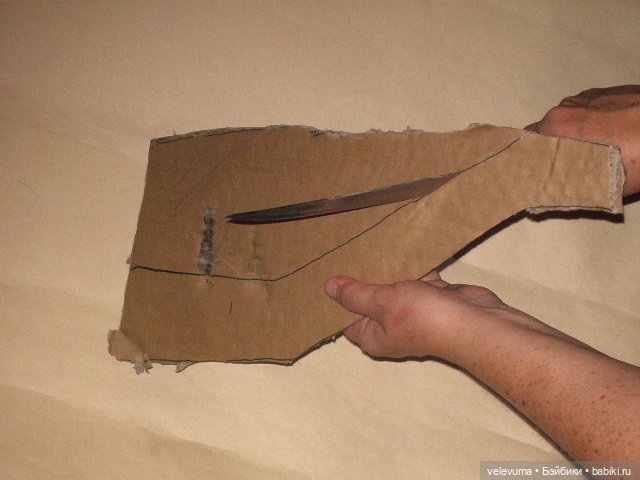

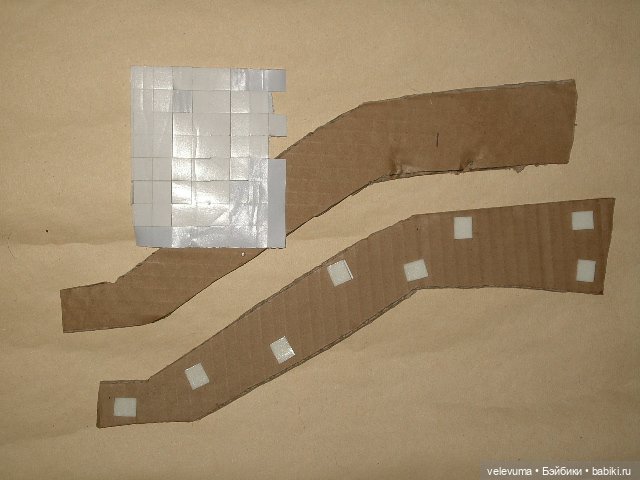

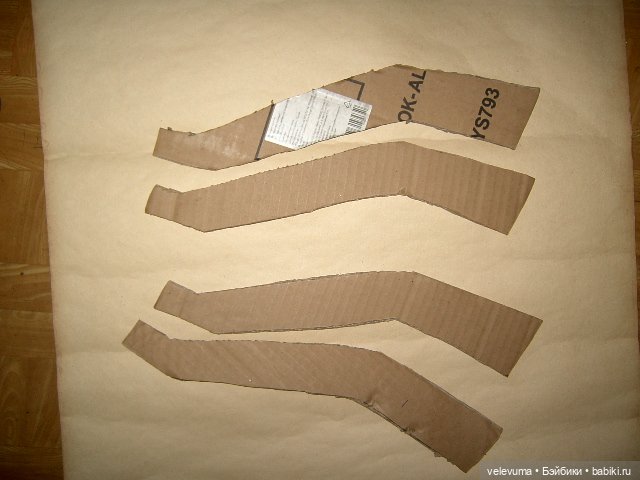

Я использую тот же картон от коробки. Никакого клея использовать не будем. Сначала нужна выкройка лафетных досок ( мы уже знаем, что это такое). Нам понадобятся 4 одинаковых детали вырезанных из рисунка, напоминающего «ножки». Для русской армии характерны цельные лафетные доски из дуба. А французы использовали составные. Наши их лафеты критиковали. Французы отмалчивались. Может быть дело в том, что во Франции не росло подходящего размера дубов.

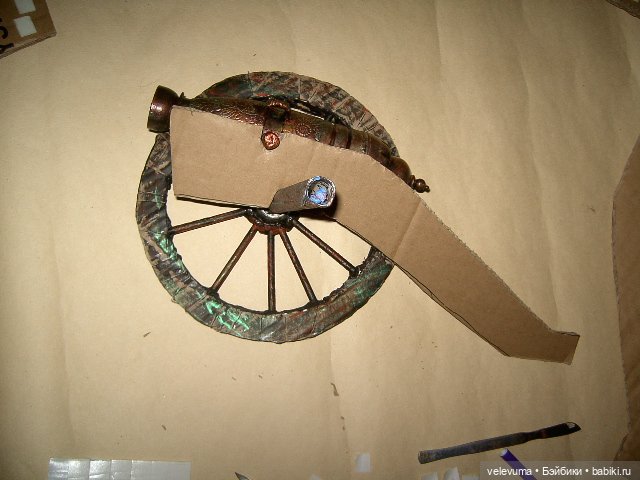

После того, как вырезана хотя бы одна деталь лафетной доски, нужно собрать вместе все части пушки, чтобы посмотреть, как всё будет смотреться и внести коррективы. Сразу нужно наметить выемки внизу — под ось, и сверху — под пушечные цапфы. Возникает вопрос — как далеко нужно выставлять вперёд пушечное дуло? Вообще-то этим надо бы озаботиться ещё тогда, когда я делала пушечный ствол из бутылочки. У настоящей пушки цапфы отливаются не где попало, а согласно расчёту, на линии центра тяжести. Когда идёт проектирование настоящего лафета, центр тяжести всей системы в сборке помещался возможно ближе к хоботу, чтобы при перевозке он располагался посредине между осями орудия и передка. Одним словом, сильно выставлять ствол вперёд не стоит, хотя может быть так и красивее.

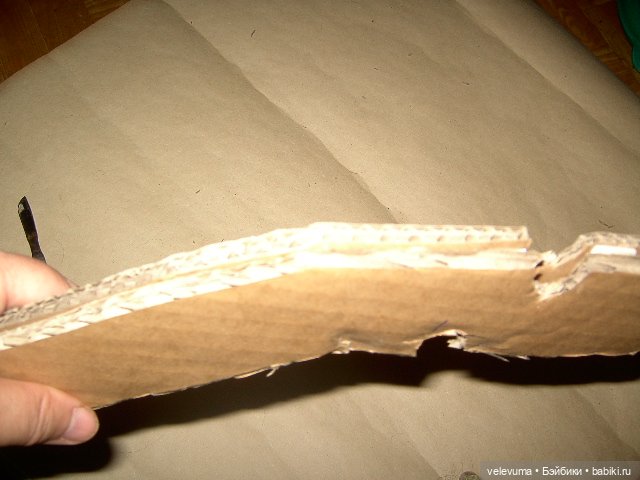

«Ножки» скрепляем вместе двусторонним скотчем. Получается отличный твёрдый край.

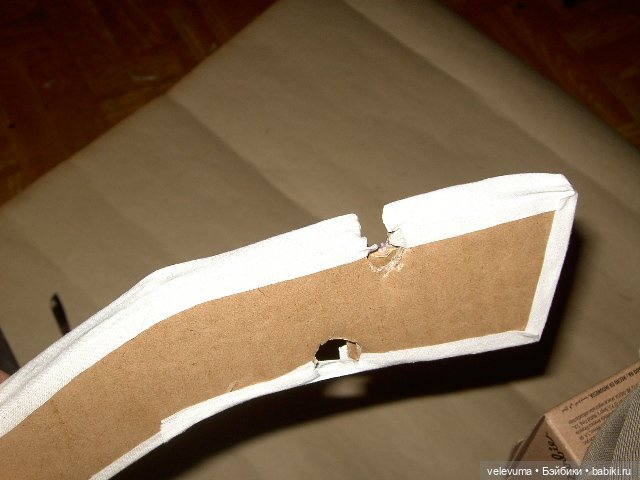

Торец закрываем полоской медицинского лейкопластыря шир. 3 см. Отличный материал для склеивания и никакой деформирующей влаги!

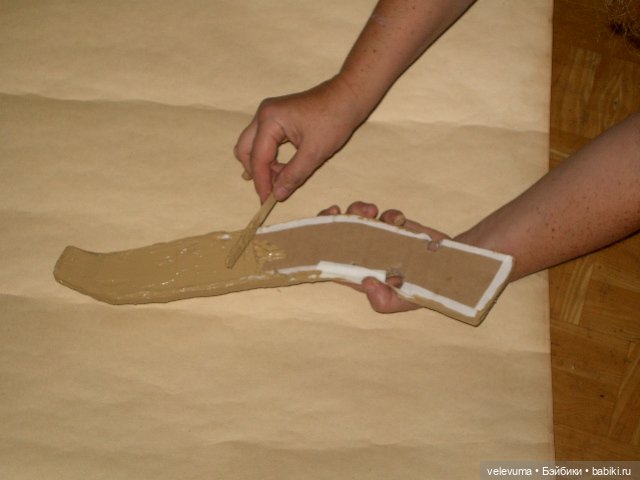

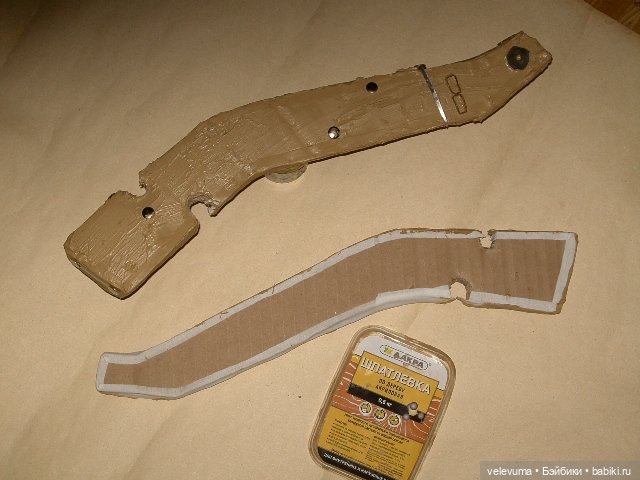

Поверхность я покрыла тонким слоем акриловой шпатлёвки по дереву. Работу вела палочкой от мороженого.

Пока не высохла вязкая поверхность, так и тянет скорее налепить на неё что-нибудь такое, военизированное!

Но с этим торопиться не стоит. Я, например, ещё красить собираюсь. Когда шпатлёвка высохнет, правило насчёт «никакого клея и влаги» не считается. По шпатлёвке можно что угодно делать.
Что касается покраски, я обожаю сложные цвета. Когда трудно определённо сказать, жёлтый это — или уже оранжевый, голубой — или серый, ещё винно-красный — или уже красный кирпич.
«Это чтобы свидетели на суде противоречили друг другу!» ©
После того, как выбранный вами цвет высох, наступает самое время покреативить. И применить наконец вашу коллекцию всяческих штучек.

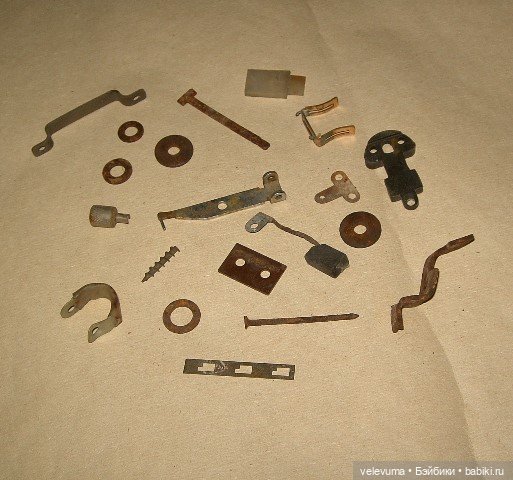

Может быть вы, так же как я, подбираете иногда за мужской частью вашего населения всякие забавные штуковинки. В этом случае возникает соблазн спросить у мужской части, не нужна ли ему будет когда-нибудь эта штучка. Никогда не делайте этого!.. Тут же выяснится, что это архи-нужная вещь, что на ней-то собственно всё вокруг и держится. У вас её тут же отберут, и больше вы её не увидите. Мало того, её больше вообще никто никогда не увидит. И мужская часть в том числе. И на вас будут, чуть что, посматривать с подозрением, что вот мол — вы же однажды покушались! Не нужно лишний раз волновать мужскую часть. Лучше будет, если вы заберёте эту штучку себе, не вступая в ненужные пререкания. Это будет гуманнее для вас, для мужской части вашего населения и для самой штучки.

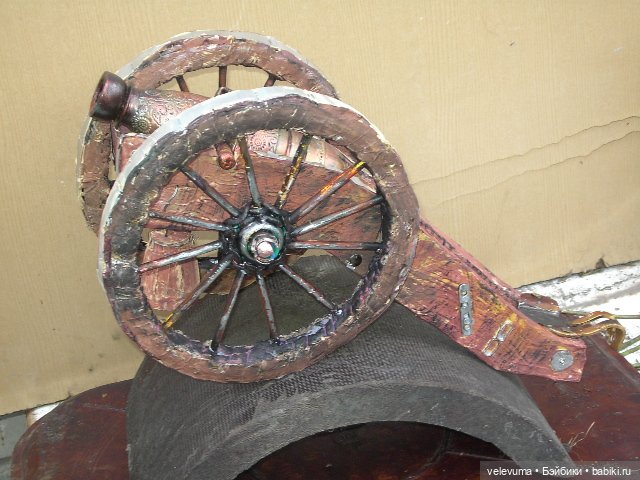

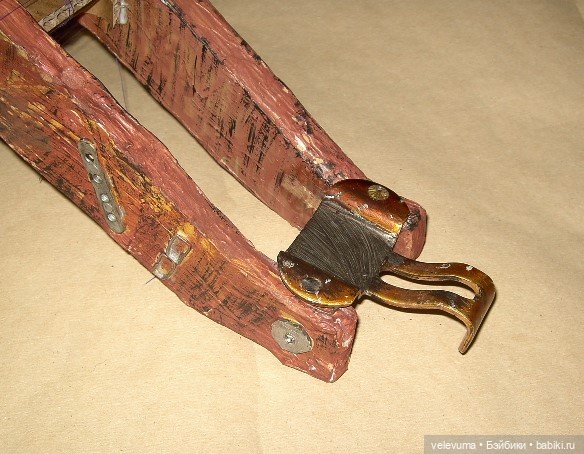

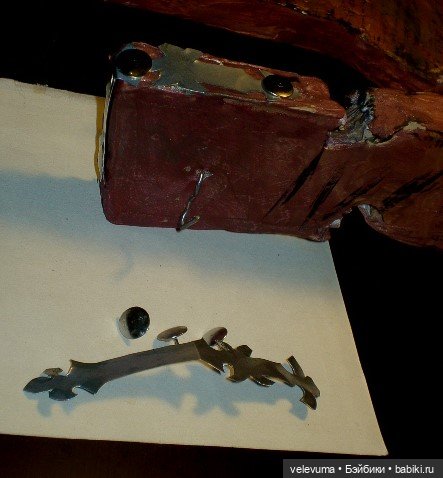

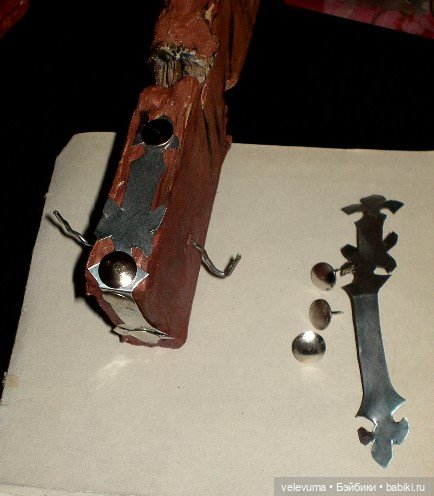

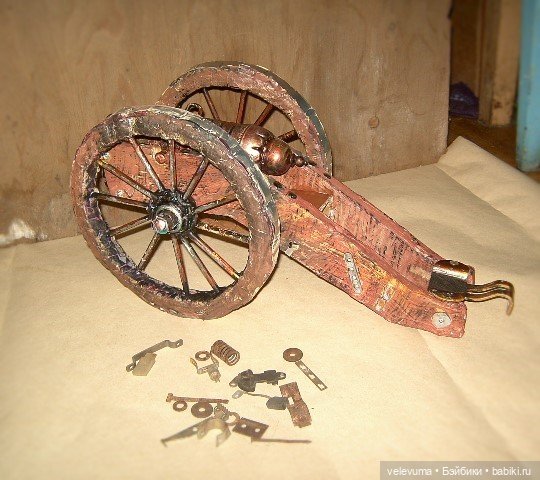

Вот так подходящей металлической деталью я оформила окончание лафета. Есть и место для зарядного ящика, и крюк имеется для транспортировки.

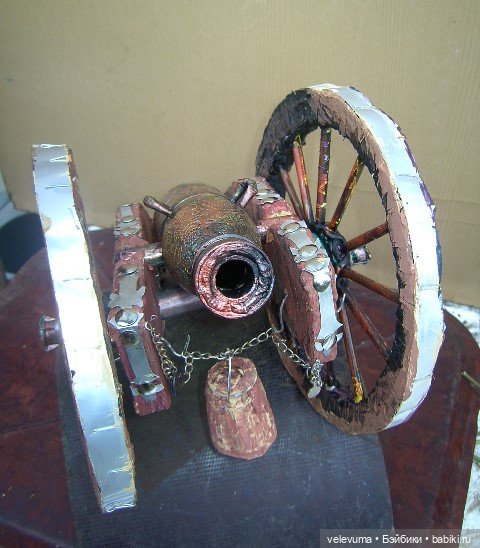

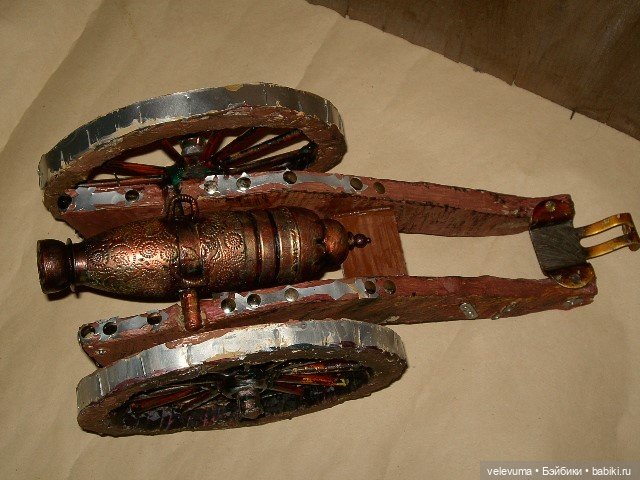

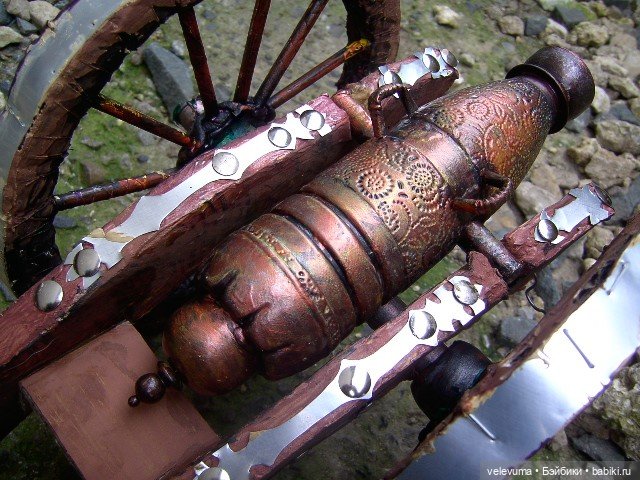

В армии колёса пушек богато оформлялись металлом. Колесо оковывалось полосой железа по ободу, кроме того ещё тут и там использовали всякие металлические скобы и накладки для укрепления конструкции. Я сделала имитацию оковки железом с помощью степлера. Откуда железо? Да у мужской части населения постоянно присутствуют всякого вида баночные напитки, а там с изнанки такая фольга! Я из неё ещё и фигурные части на лафет вырезала. Прикреплено кнопками-гвоздиками.

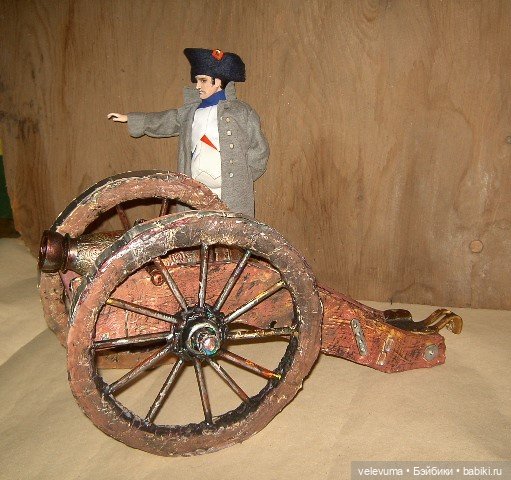

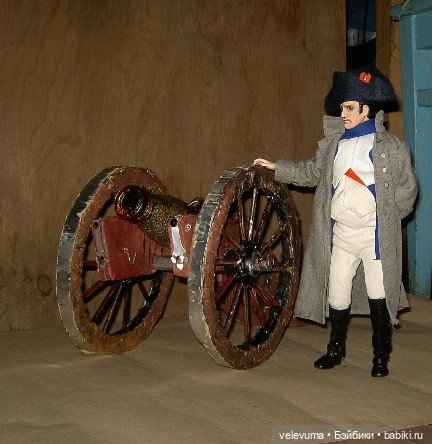

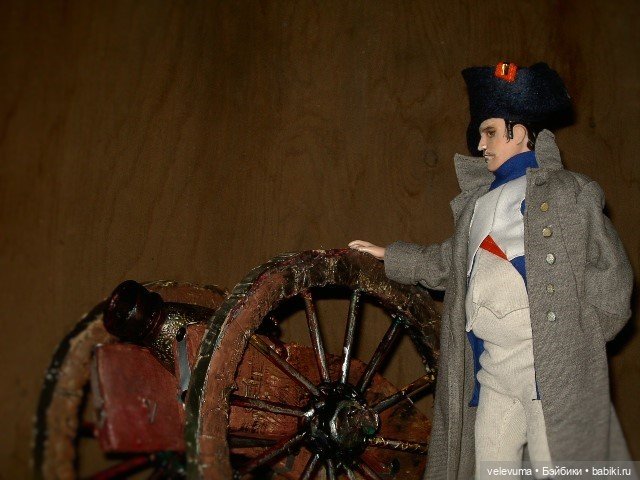

Вот так вместе с пушкой смотрится настоящий мужчина! )

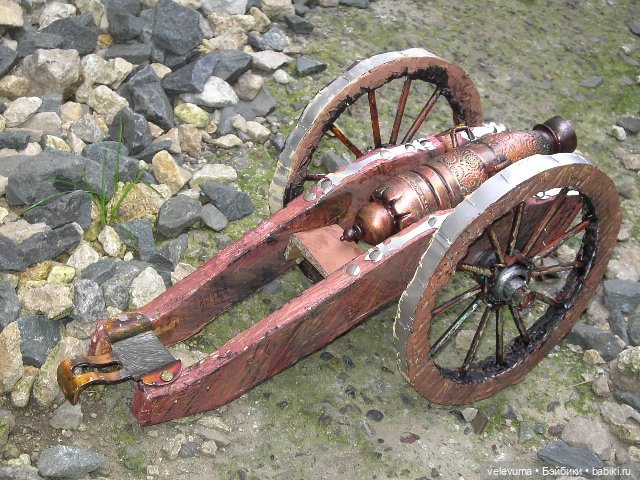

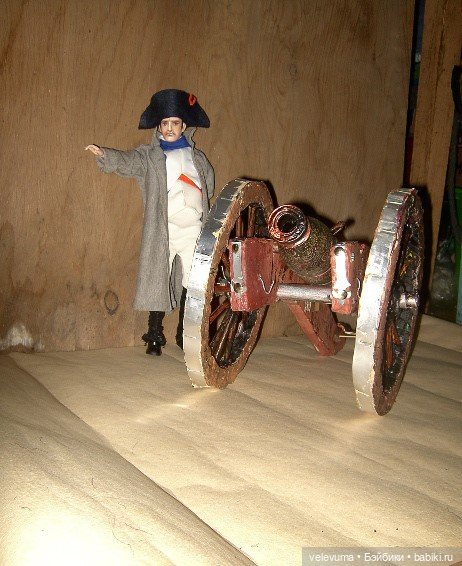

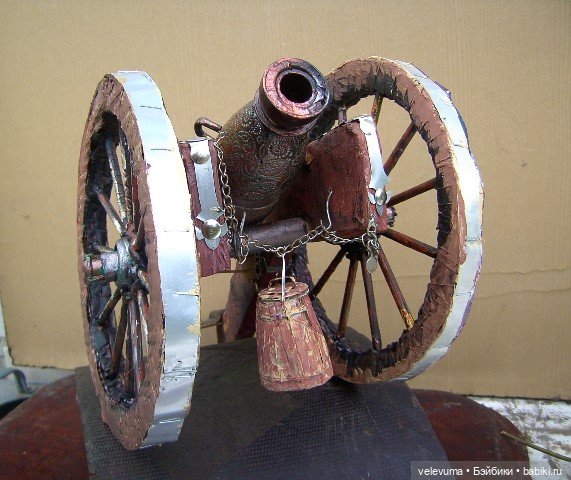

А это фото на воздухе. Следы шпатлёвки на колёсах оставлены намеренно, чтобы получить эффект орудия, поездившего по дорогам.








Всем всего наилучшего! Вооружайтесь!
