Ремонт советского пищика + мои мысли
Ирина
Ремонт советского пищика + мои мысли
Всем доброго дня!
Речь пойдет о ремонте обычного пищика советской куклы из подручных материалов.
При разборке обнаружила три составные части:
1. Перфорированная крышка с сердечником (пластмасса).
2. Корпус в форме цилиндра из пластмассы — стаканчик.

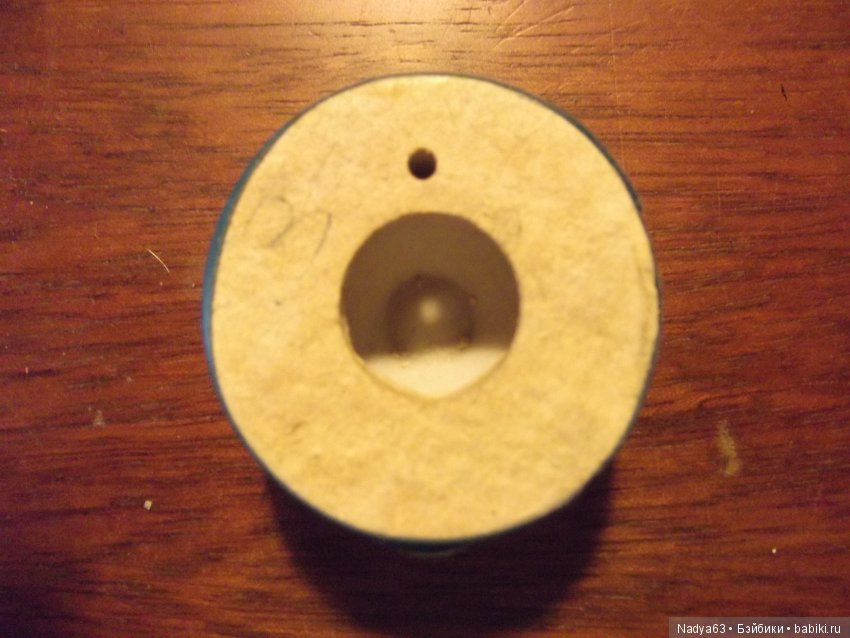

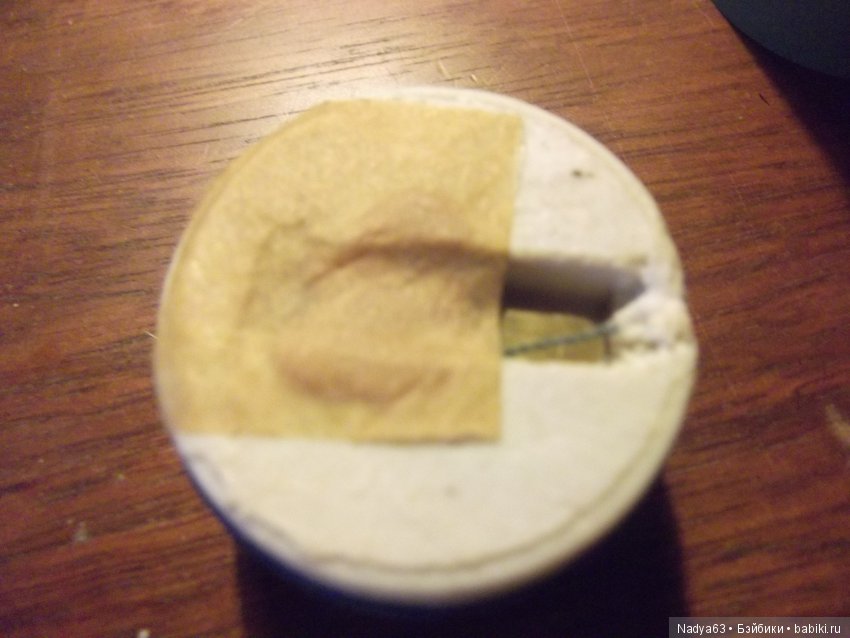

3. Керамический поршень со сквозными отверстиями, через которые воздух попадает в стандартную лепестковую пищалку, которая снизу поршня вклеена на пергаментную бумагу. Сверху же приклеено картонное кольцо.
Сфотографтровать поршень голышом забыла(((
Понятно, что не хватает «мехов».
Продувая поршень с двух сторон, поняла, что он исправен.
Скажу сразу — я НЕ ЗНАЮ, какова принципиальная схема советского пищика, бездонный интернет мне мало что подсказал, либо я плохо искала.
Судя по следам клея от места стыка картонного кольца с керамикой на внутренней части цилиндра, я поняла, что ход поршня около 1.5см. Почему я увидела следы клея на сердечнике и крышке, не знаю. Но если кто знает, как там все должно быть, — расскажите пожалуйста, очень интересно!
Я рассудила, что рабочая камера для создания давления должна была быть над поршнем или в нем. То есть, либо мембрана должна была быть вклеена между керамикой и кольцом и рассохлась, либо что-то было сверху и разгадки тому нет. Поэтому моим первым решением было сделать камеру из перчаточного пальца.
Кончик пальца я прикрепила к сердечнику. Такая схема работала плохо или не работала совсем. Думаю, камера маловата. Если бы взять к примеру воздушный шарик, наверное заработало бы.
Но я пошла другим путем и делюсь с вами.
Рабочую камеру я сделала под поршнем.

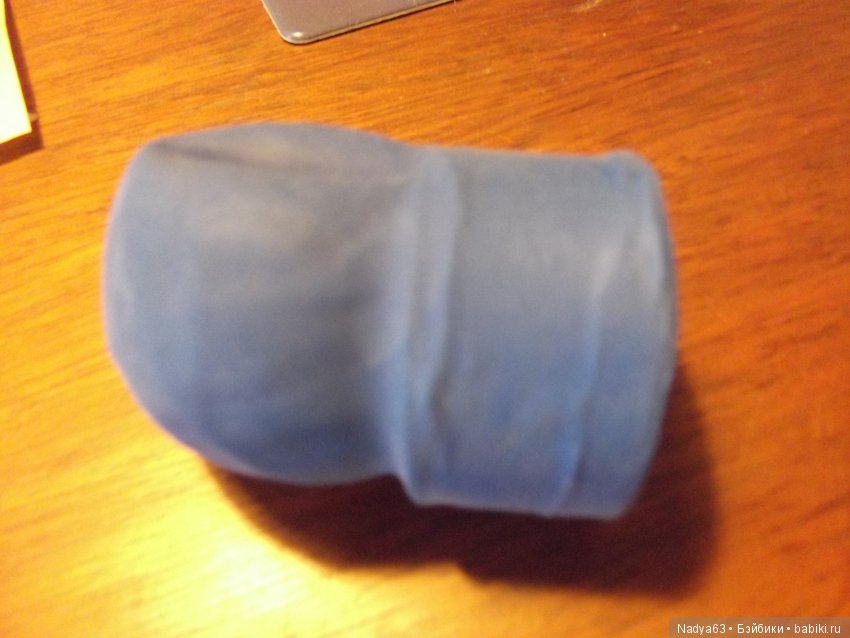

1. У резиновой большеразмерной эластичной перчатки отрезала палец, а у него отрезала кончик, получив кишку.
2. Узкий конец кишки натянула на поршень со стороны кольца.
3. Закрепила тонкой силиконовой резинкой. Наверное, можно и ниткой.
4. Вставила это в корпус.

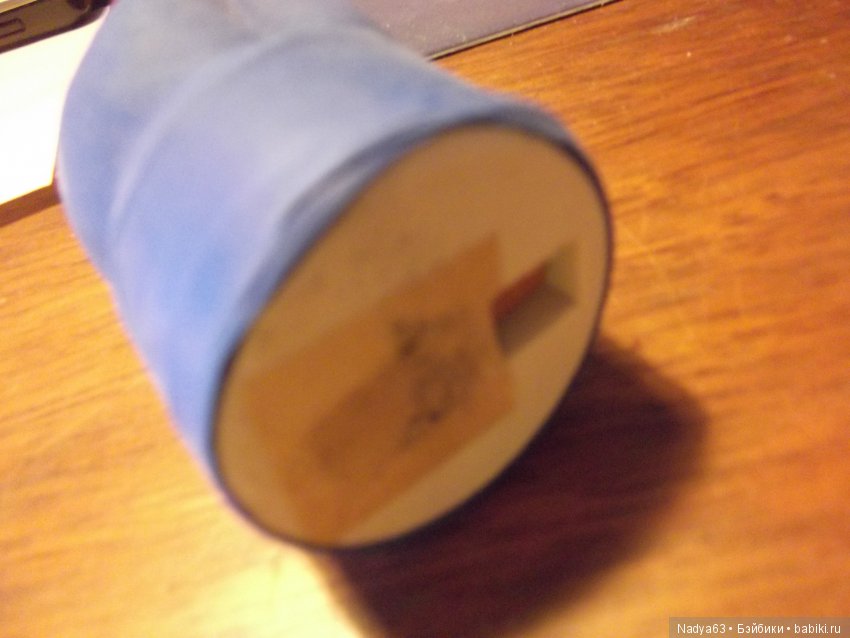

5. Свободный широкий край кишки вывернула и аккуратно натянула на край стакана-цилиндра.
6. Откалибровала, чтобы лучше звучало, отцентровала максимально.
7. Край закрепила узким скотчем.
8. Надела крышечку.
9. Пищим от восторга — все работает!
Смотрите больше топиков в разделе: Кукольная мастерская: ремонт, реставрация и преображение кукол
Речь пойдет о ремонте обычного пищика советской куклы из подручных материалов.
При разборке обнаружила три составные части:
1. Перфорированная крышка с сердечником (пластмасса).
2. Корпус в форме цилиндра из пластмассы — стаканчик.
3. Керамический поршень со сквозными отверстиями, через которые воздух попадает в стандартную лепестковую пищалку, которая снизу поршня вклеена на пергаментную бумагу. Сверху же приклеено картонное кольцо.
Сфотографтровать поршень голышом забыла(((
Понятно, что не хватает «мехов».
Продувая поршень с двух сторон, поняла, что он исправен.
Скажу сразу — я НЕ ЗНАЮ, какова принципиальная схема советского пищика, бездонный интернет мне мало что подсказал, либо я плохо искала.
Судя по следам клея от места стыка картонного кольца с керамикой на внутренней части цилиндра, я поняла, что ход поршня около 1.5см. Почему я увидела следы клея на сердечнике и крышке, не знаю. Но если кто знает, как там все должно быть, — расскажите пожалуйста, очень интересно!
Я рассудила, что рабочая камера для создания давления должна была быть над поршнем или в нем. То есть, либо мембрана должна была быть вклеена между керамикой и кольцом и рассохлась, либо что-то было сверху и разгадки тому нет. Поэтому моим первым решением было сделать камеру из перчаточного пальца.
Кончик пальца я прикрепила к сердечнику. Такая схема работала плохо или не работала совсем. Думаю, камера маловата. Если бы взять к примеру воздушный шарик, наверное заработало бы.
Но я пошла другим путем и делюсь с вами.
Рабочую камеру я сделала под поршнем.
1. У резиновой большеразмерной эластичной перчатки отрезала палец, а у него отрезала кончик, получив кишку.
2. Узкий конец кишки натянула на поршень со стороны кольца.
3. Закрепила тонкой силиконовой резинкой. Наверное, можно и ниткой.
4. Вставила это в корпус.
5. Свободный широкий край кишки вывернула и аккуратно натянула на край стакана-цилиндра.
6. Откалибровала, чтобы лучше звучало, отцентровала максимально.
7. Край закрепила узким скотчем.
8. Надела крышечку.
9. Пищим от восторга — все работает!
Смотрите больше топиков в разделе: Кукольная мастерская: ремонт, реставрация и преображение кукол
Обсуждение (42)
переломалапоразбирала, так и не смогла понять принцип работы! Обычно они у меня переставали пищать после первого купания )))«1. У резиновой большеразмерной эластичной перчатки отрезала палец, а у него отрезала кончик, получив кишку.
2. Узкий конец кишки натянула на поршень со стороны кольца.»
Сначала я отрезала палец и отрезала кончик, получилась кишка. Вы кончик не отрезали, и на поршень натянули не той стороной, что я написала. Надо узкой. Если она рвется, значит либо перчатка неэластичная, либо маленького размера. Я написала — большеразмерная. Вы изоленту предварительно убрали?
Надеваете узкой стороной кишки (там, где у палтца ноготь) на поршень, вставляете пошень в стакан, край перчатки (там, где его отрезали от ладошки) надеваете на стакан. Посмотрите на фото.
Я только шарик натянула, и писчик сам ожил))). Просто обратно собрала в первоначальном виде и стал рабочим, и ремонт не потребовался.
в настоящий момент керамическую часть обмотала изолентой, чтоб более/менее она ходила по коробочке и не болталась. звук издается, но очень короткий. вообщем, не тот эффект!
Кукла обрела голос в считанные минуты. Огромное вам спасибо!
Теперь и мы пищим от восторга!
Но над этим устройством трудились лучшие умы советского куклостроения… Там ведь недаром есть такой фигурный пластмассовый штырек… Он как раз и делает разрыв в долгом звуке «маааа».
Вобщем, рассказываю, как делал я.
Берем в аптеке резиновый бинт шириной примерно 5 см и отрезаем квадратный кусок. В центре него надо проделать отверстие чуть меньше толщины того фигурного упора. То есть, 8 мм.

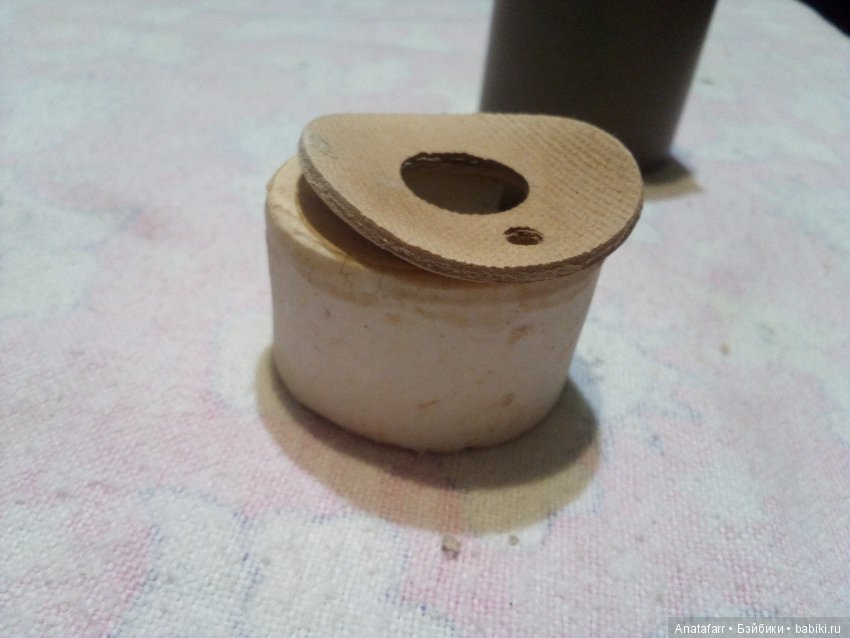

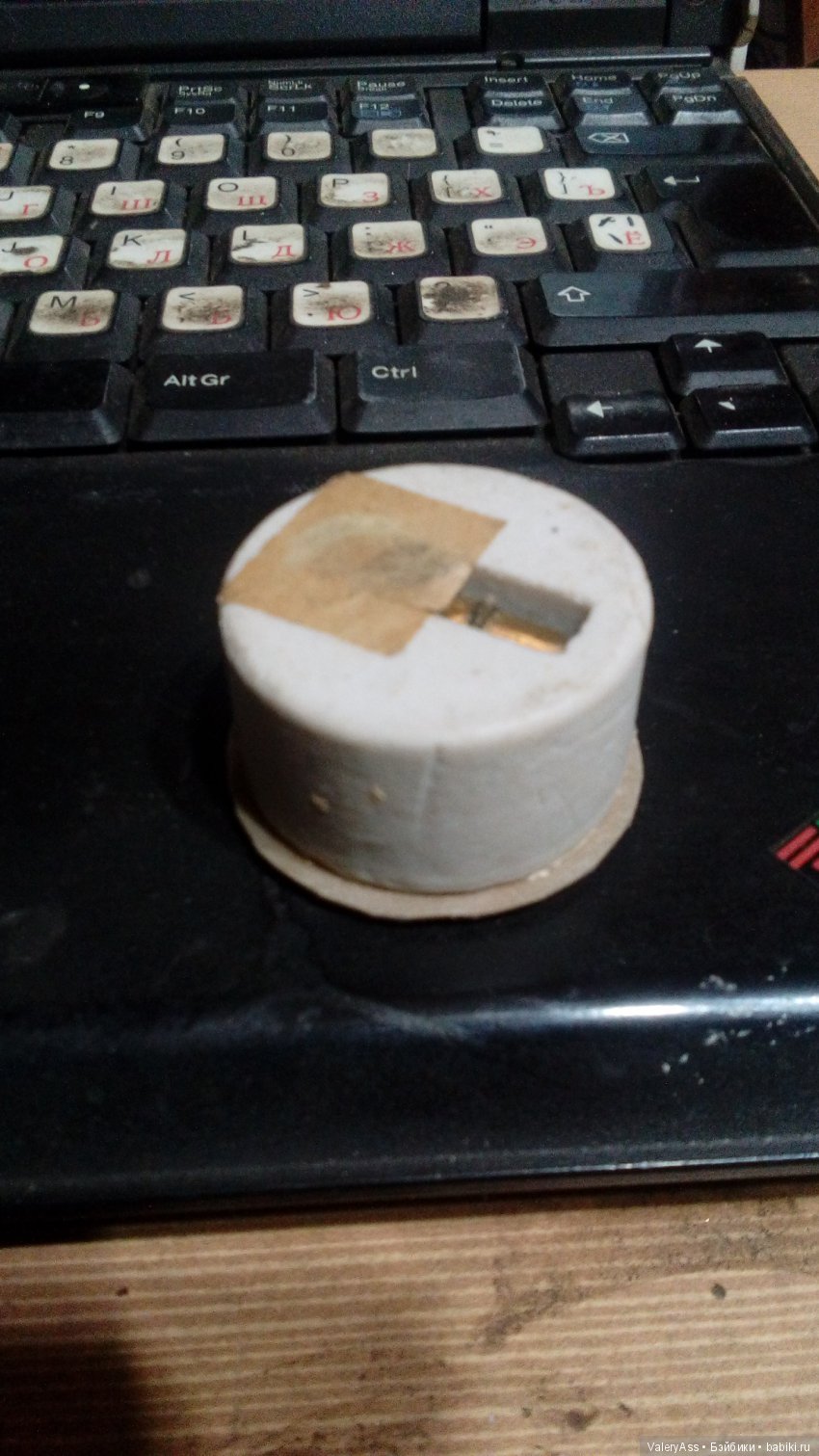

После этого лезвием отрезаем картонный кружок от керамического груза и наклеиваем на резинку, стараясь, чтобы отверстие получилось в центре.

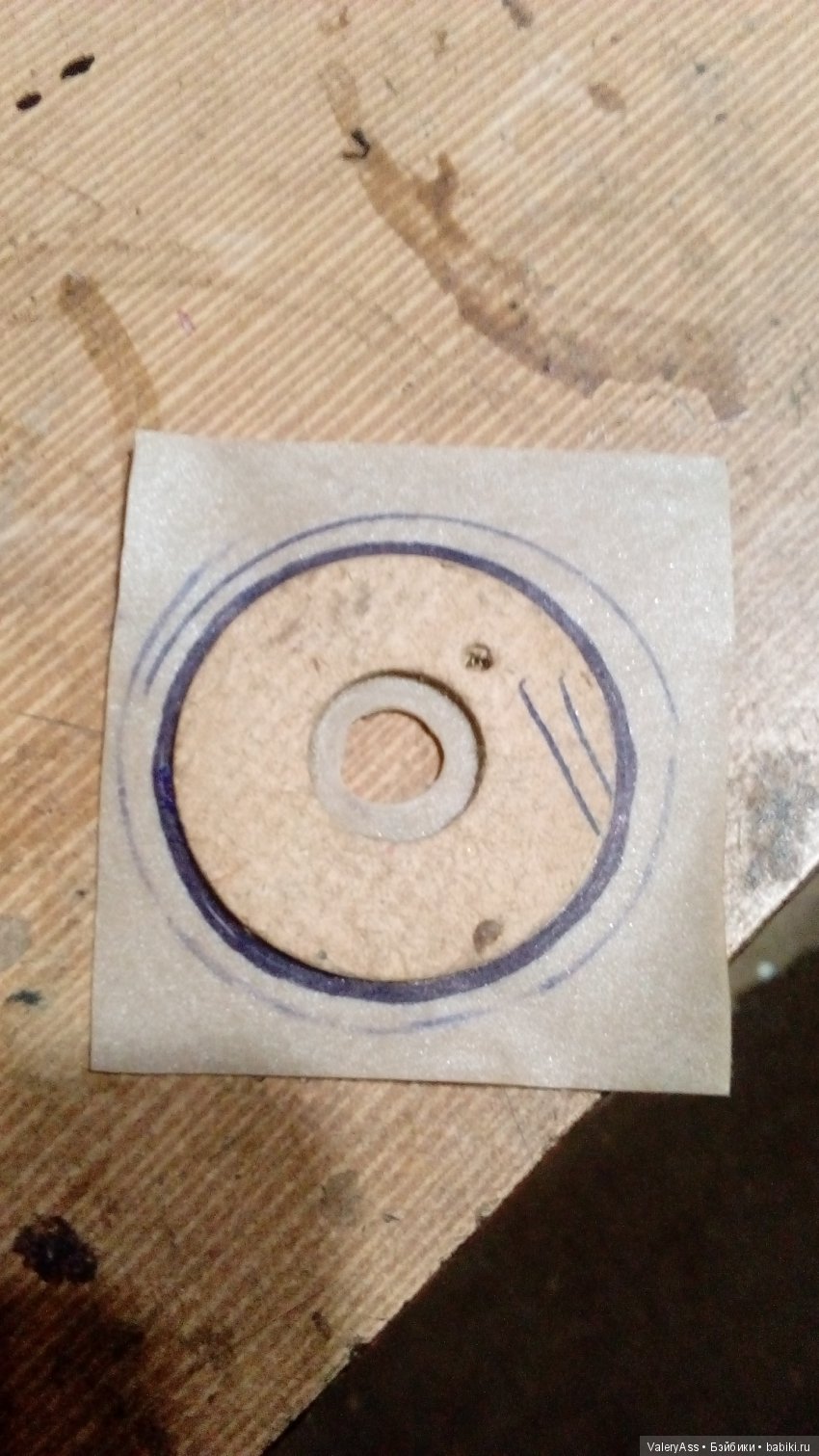

Шариковой ручкой обводим картонный кружок, постепенно наклоняя ручку. Надо чтобы нарисовалась окружность диаметром 40 мм
Аккуратно обрезаем резинку по краю окружности. И вырезаем в ней отверстие напротив маленькой дырочки. Получится так:
Полезная информация. Отверстия в резине лучше всего прорезать тонкостенными трубочками. Трубочки подходящего диаметра можно получить, разобрав раздвижную антенну от радиоприемника…
При наклеивании резинки на кружок старайтесь не растянуть его. Центральное отверстие должно с небольшим натяжением проскакивать через шляпку упора.
Намазываем клеем керамический грузик и приклеиваем к резинке, стараясь добиться максимальной соосности. Дырочка в резинке должна быть над похожей дырочкой в керамике. Клеил все клеем Момент.

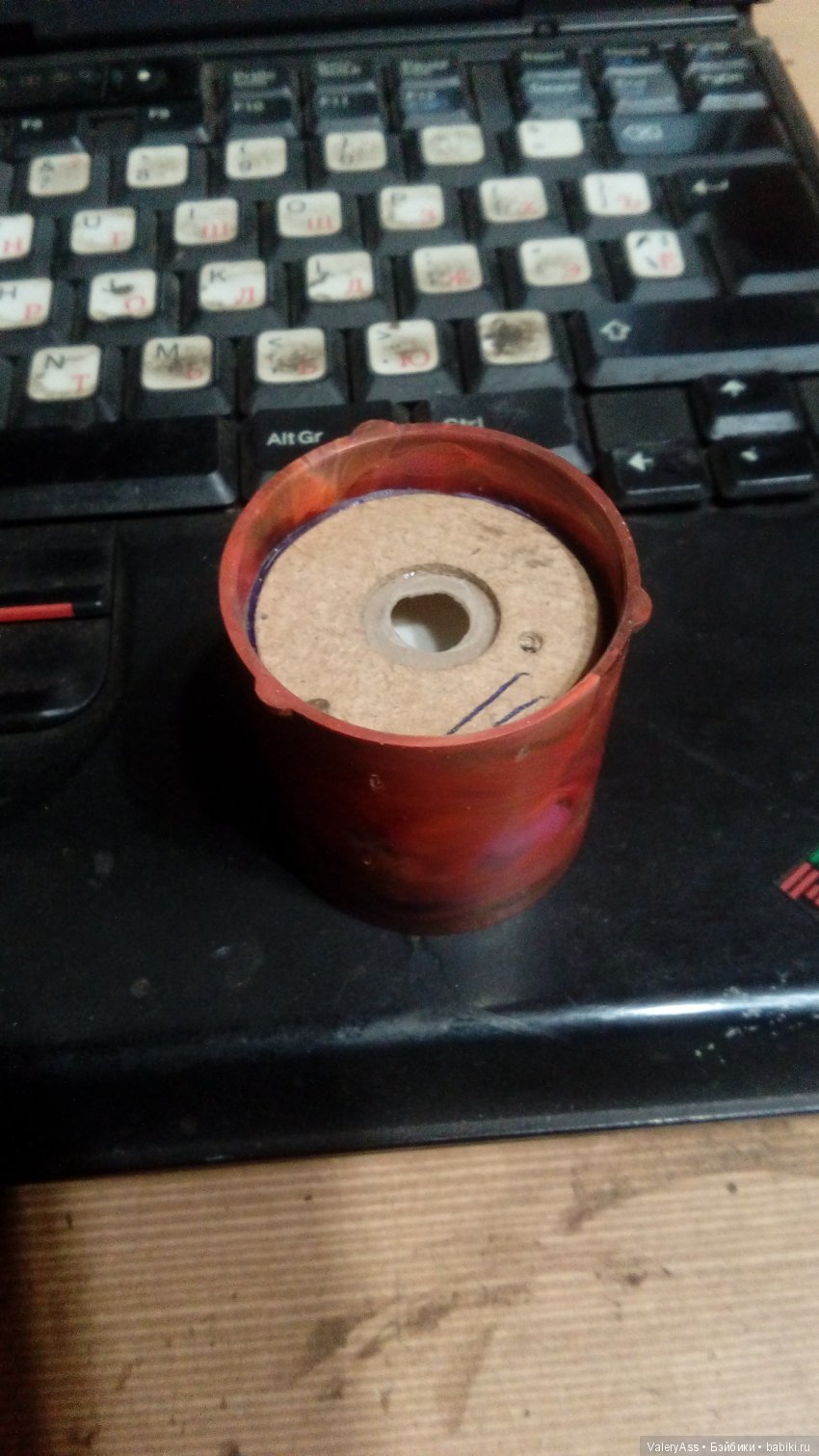

Пока писал — наверно все приклеилось. Потом допишу, трудно ли было подогнать наружный диаметр резинки к размеру пластмассовой банки… Пока что — туговато ходит, пальцем пихать надо.
И можно ли что-то сделать вот с этим?
Ничего, повожусь, пусть мамкают, к тому же, не так уж и сложно это сделать, когда есть инструкция))))
